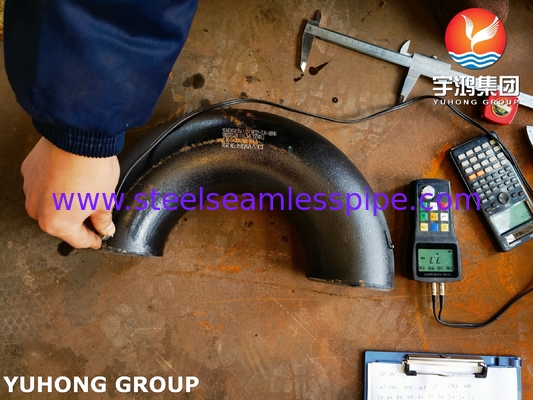

صلابة أنابيب الصلب المصنوع من سبيكة ASTM A234 WP22 180° LR U BEND

صلابة أنابيب الصلب المصنوع من سبيكة ASTM A234 WP22 180° LR U BEND

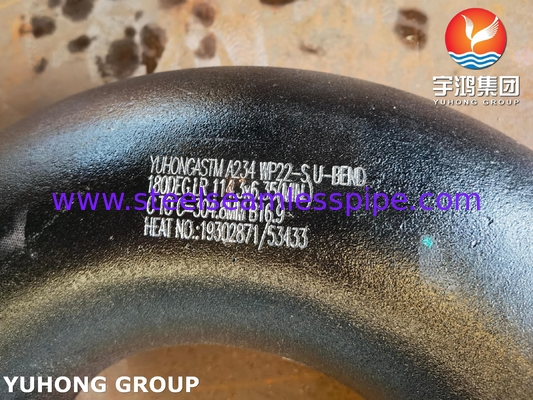

1. أيه إس تي إم إيه 234 دبليو 22

   • أيه إس تي إم إيه 234هي مواصفات من قبل ASTM Internationalأدوات التوصيل من الفولاذ الكربوني المصنع والفولاذ اللاسلييتم استخدام هذه الأجهزة في أنظمة الضغط مثل خطوط الأنابيب، حيث المقاومة للضغط، درجة الحرارة، والإجهاد الميكانيكي أمر حاسم.
   • WP22يشير إلىنوع الموادمن التجهيز، على وجه التحديدفولاذ سبيكة Cr-Moمع 2.25% من الكروم والموليبدينوم. هذه المادة معروفة بمقاومتها الممتازة لظروف درجات الحرارة العالية، والأكسدة، والتآكل، مما يجعلها مناسبة للاستخدام في محطات الطاقة،المصافي، وغيرها من التطبيقات عالية الإجهاد.
   • صيغة مواد WP22 مصممة خصيصا للاستخدام في الأنظمة التي تعمل في درجات حرارة تصل إلى1000 درجة فهرنهايت (537 درجة مئوية)، وهي توفر مقاومة جيدة للزحف في هذه درجات الحرارة.

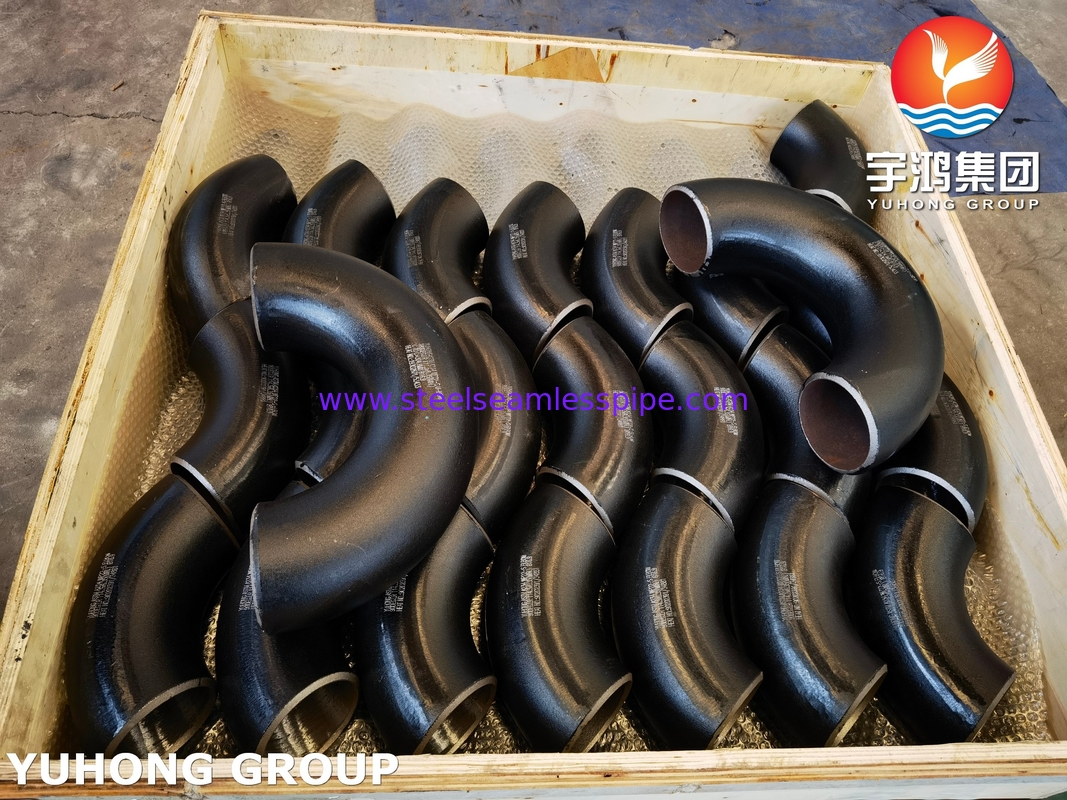

2. 180 درجة LR الكوع

   • أ180 درجة من الكوعهوتثبيت الأنابيبالذي يغير اتجاه التدفق في الأنابيب بمقدار 180 درجة وهذا يعني أنه يشكل نصف دائرة كاملة
   • في الأنظمة الصناعية، غالبا ما تستخدم مرفق 180 درجة في تكوينات الأنابيب حيث يحتاج السائل أو الغاز إلى جعل U-دوران، مثل فيمحطات توليد الكهرباء والمحطات الكيميائية والمصافي، وأنظمة العملية عالية الحرارة.

الخصائص والمواصفات

• التركيب الكيميائي:

  ج	م	نعم	S	(ب)	سي سي	(مو)
  0.05-0.15	0.3-0.5	0.5	≤0.04	≤0.04	اثنان اثنان5	0.87-113



  WP22 خصائص ميكانيكية:

  الدرجة	قوة الشد، (دقيقة) ksi[MPa]	قوة العائد، (دقيقة) ksi[MPa]	الطول، (دقيقة) ٪
  			الطولية	عابرة
  WP22 CL1	60[415]	30[205]	22	14
  WP22 CL3	75[520]	45[310]	22	14



• مقاومة الحرارة العالية:

  • WP22 هو2.25٪ من الصلب الموليبدينوم الكروممصممة لتطبيقات درجة حرارة عالية حتى حوالي1000 درجة فهرنهايت (537 درجة مئوية)هذا يجعلها مناسبة لتوليد الطاقة، البتروكيماويات، ونظم مبادلة الحرارة.

• تصنيف الضغط:

  • تستخدم هذه الأدوات بشكل عام في أنظمة الضغط العالي. يعتمد تصنيف الضغط الدقيق على أبعاد الأنابيب المحددة وسماكة الجدار والضغط المصمم للنظام.

• الاختبار الموحد:

  • يجب أن تستوفي أجهزة التوصيل ASTM A234 WP22 ، مثل الكوع 180 درجة ، الخصائص الميكانيكية ذات الصلة ، مثل:قوة الشد,قوة العائد,مقاومة الصدمة، والاختبار الهيدروستاتيكيالاحتياجات، لضمان قدرتها على التعامل مع درجات الحرارة والضغوط العالية.

مجموعة المنتجات

الحجم: 1/8"NB إلى 48"NB في
جدول : SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
النوع: بدون خيط / ERW / لحام / مصنوع / مزور
