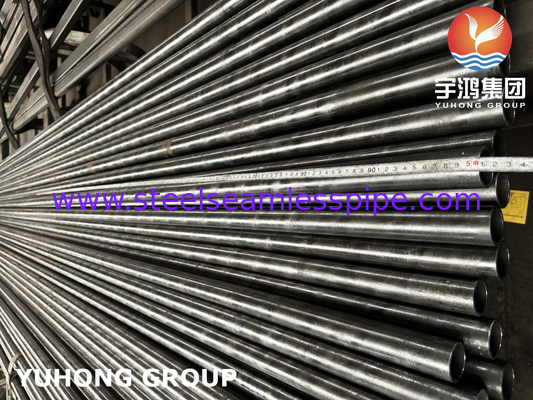

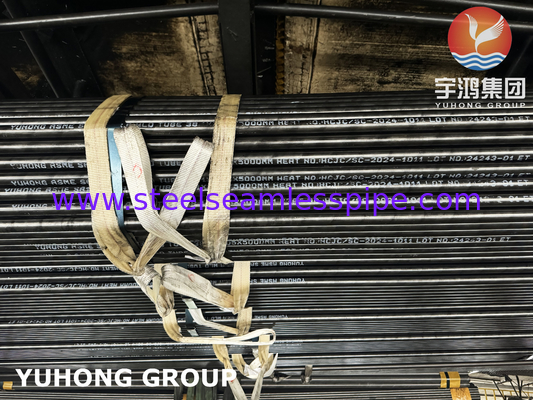

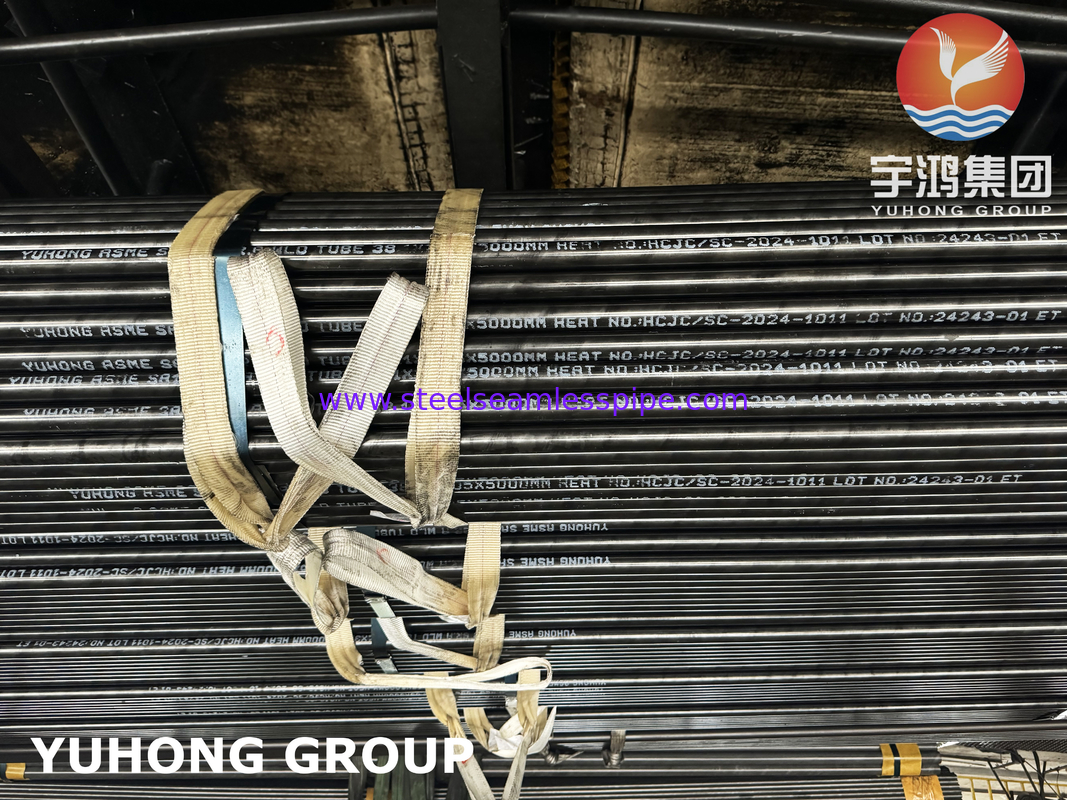

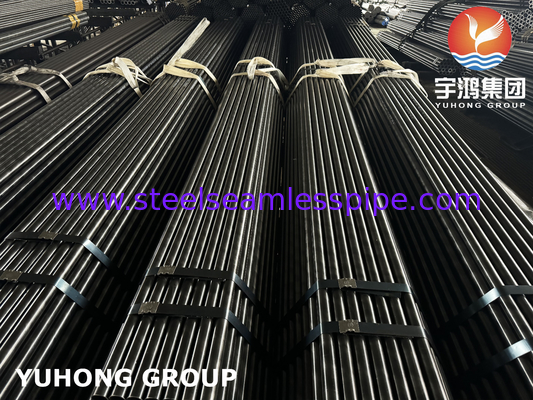

SA178 GR.A أنبوب الغلاية ERW من الفولاذ الكربوني لظروف درجة الحرارة العالية

نظرة عامة

أنبوب SA178 ERW (الملحوم بالمقاومة الكهربائية) يشير إلى نوع من أنابيب الفولاذ الكربوني المصنعة باستخدام عملية لحام المقاومة الكهربائية.هذه العملية تستخدم عادة لإنتاج الأنابيب المطاوئة، والتي تستخدم عادة في تطبيقات مثل المرجلات ومبادلات الحرارة وأوعية الضغط. هذه الأنابيب تتوافق مع مواصفات ASTM A178 ،الذي يحدد المعايير للأنابيب المطاطية من فولاذ الكربون المستخدمةتطبيقات درجة حرارة عالية.

ما هي ERW (التلحيم بالمقاومة الكهربائية) ؟

• لحام المقاومة الكهربائية (ERW) هو عملية لحام تستخدم فيها المقاومة الكهربائية لتوليد الحرارة وربط سطحين معدنيين. في سياق تصنيع الأنابيب ، يتضمن ERW:
• تشكيل شريط فولاذي: يتم إدخال شريط فولاذي مسطح أو لفائف إلى مطحنة أنابيب ، حيث يتم تشكيله باستمرار إلى شكل أسطواني بواسطة سلسلة من الأدوات.
• تسخين المقاومة الكهربائية: يتم تسخين حواف الشريط الصلب بواسطة المقاومة الكهربائية حيث يتم تمرير تيار قوي من خلال الحواف حيث يلتقي الجانبان من الشريط.
• لحام: عندما يصل شريط الصلب إلى درجة حرارة كافية (دون انصهار) ، يتم الضغط على حواف معا لتشكيل رابطة، مما يخلق سلسلة مستمرة،خيط لحام عالي القوة على طول الأنبوب.
• التبريد والحجم: يتم تبريد الأنبوب ثم تمريره من خلال أدوات الحجم لتحقيق القطر والسمك الجانبي المطلوبين.

المزايا الرئيسية لأنابيب SA178 ERW

1. فعالة من حيث التكلفة: أنابيب ERW عادة ما تكون أقل تكلفة للتصنيع مقارنة بالأنبوبات الخالية من الخياطة ، مما يجعلها خيارًا فعالًا من حيث التكلفة للعديد من التطبيقات الصناعية.

2. قوة عالية: عملية لحام المقاومة الكهربائية تنتج رابطة قوية بين حواف الصلب،مما يؤدي إلى أنبوب ذو خصائص ميكانيكية جيدة مناسبة للبيئات عالية الضغط ودرجة الحرارة العالية.

3. سلامة الصلابة الجيدة: مع معايير اللحام المناسبة ومراقبة الجودة ، يمكن أن يكون لأنبوب ERW طبقة لحام موحدة وقوية ، مما يجعله موثوقًا بتطبيقات حرجة مثل المرجل ومبادلات الحرارة.

4. أبعاد قابلة للتخصيص: ERW يسمح بالمرونة في أبعاد الأنابيب (قطر وسمك الجدار) ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات ذات المتطلبات الخاصة.

5. التنوع: SA178 أنابيب ERW تستخدم في تطبيقات صناعية مختلفة، بما في ذلك توليد الطاقة، ومبادلات الحرارة، والمكثفات،وعلاء الضغط، وأكثر من ذلك.

تطبيقات أنابيب SA178 ERW

1. الغلايات: SA178 أنابيب ERW تستخدم على نطاق واسع في بناءغلايات الأنابيب النارية,غلايات الأنابيب المائية، وغيرها من أنواع مولدات البخار. تحتاج الأنابيب إلى مقاومة الضغوط الداخلية العالية والتوترات الحرارية في هذه التطبيقات.

2. مبادلات الحرارة: تستخدم الأنابيب أيضا فيمبادلات الحرارةحيث يتطلب نقل الحرارة بين السوائل المختلفة. قدرة أنابيب SA178 ERW على التعامل مع الضغط والحرارة العالية تجعلها مثالية لمثل هذه الأنظمة.

3. المكثفات: فيمحطات الطاقةوتطبيقات صناعية أخرى، وتستخدم هذه الأنابيب في المكثفات حيث يتم تبريد البخار وتكثيفها إلى الماء.

4. أوعية الضغط: SA178 أنابيب ERW تستخدمأوعية الضغط، حيث أن الأنابيب يمكن أن تتحمل الضغط العالي والدورة الحرارية. وهذا يشمل المفاعلات وخزانات التخزين وغيرها من أنظمة الضغط العالي.

5. الأنابيب الصناعية: هذه الأنابيب تستخدم عادة فيأنظمة الأنابيب الصناعيةلتنقل السوائل والبخار والغازات في ظروف الضغط العالي.

الخصائص الميكانيكية لأنبوبات SA178 ERW

SA178 أنابيب ERW يجب أن تتوافق مع الخصائص الميكانيكية المحددة فيأيه إس تي إم إيه 178بعض الخصائص الرئيسية تشمل:

• قوة الشد: عادة حوالي 40،000 psi (275 MPa) أو أعلى ، اعتمادًا على الصف الدقيق والمعالجة الحرارية.

• قوة الغلة: عادة حوالي 30،000 psi (207 MPa) أو أعلى.

• الطول: عموماً 30% أو أكثر في 8 بوصات (200 ملم) لتحسين الرقابة.

• صلابة: يمكن أن يكون للأنبوب قيمة صلابة تلبي الحد الأدنى من المتطلبات لمقاومة الإجهاد والتعب.

ملخص

الـأنبوب SA178 ERWهو نوع منأنابيب صلب الكربون المطاوعةالمصنوعة باستخداملحام المقاومة الكهربائيةهذه الأنابيب تستخدم على نطاق واسع في الصناعات التي تتطلب مقاومة ضغط عالية ودرجة حرارة عالية، مثل:الغلايات,مبادلات الحرارة، وأوعية الضغطعملية ERW فعالة من حيث التكلفة وموثوقة وقادرة على إنتاج أنابيب قوية ودائمة تلبي معايير التطبيقات المتطلبة.
