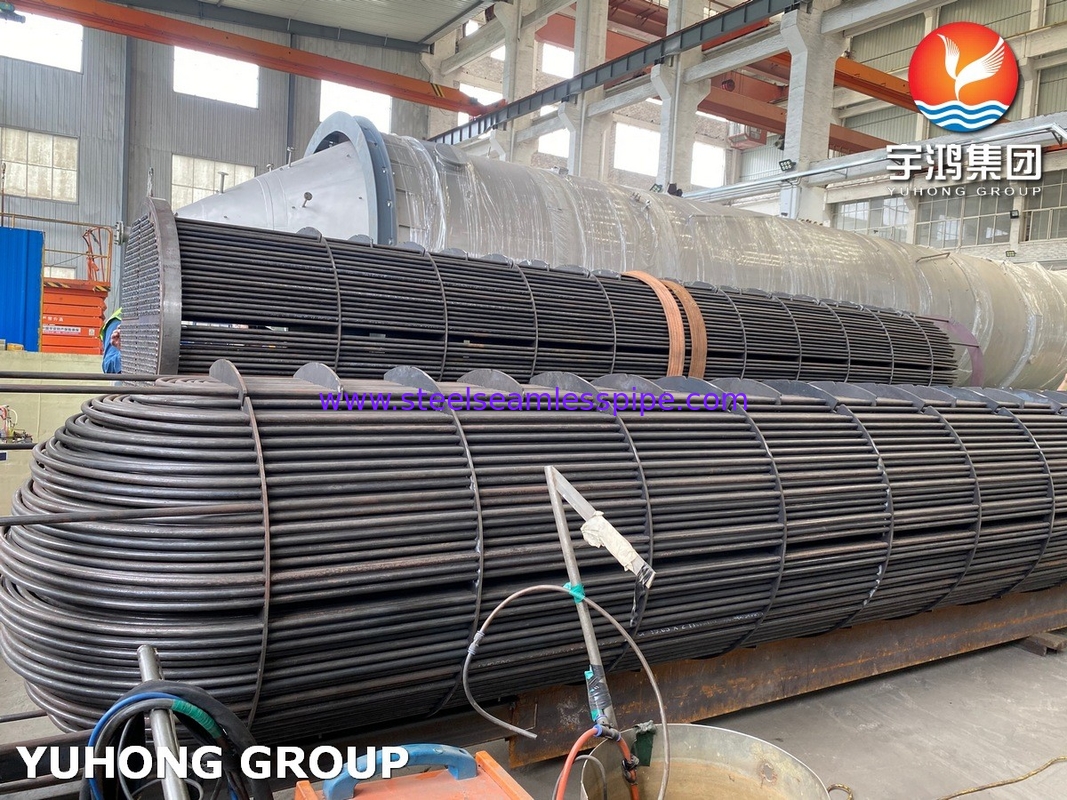

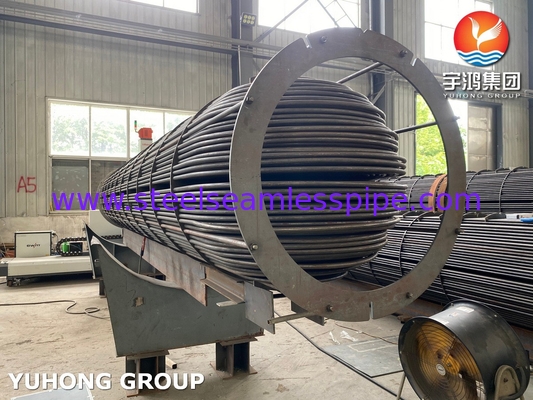

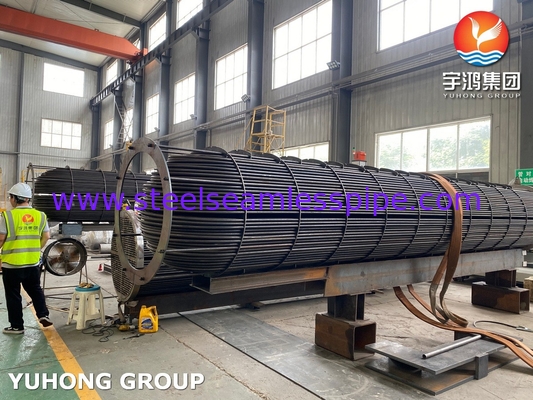

تجميع حزمة الأنابيب المطبعية ASME U مع مبادل الحرارة السلس U Tube

تجميع مجموعة الأنابيب مع أنابيب مقايض الحرارة بدون خيوط U-Bend

يسمح تصميم حزمة الأنابيب ذات الشكل U بنقل الحرارة الفعال مع استيعاب التوسع الحراري ، مما يجعلها خيارًا مواتٍ في العديد من السيناريوهات.تشكيل أنبوب U لديه أقسام مستقيمة من الأنابيب التي تم ثنيها في شكل U، مما يسمح لجريانين من السوائل لتبادل الحرارة كما أنها تتدفق في اتجاهات معاكسة. ترتيب التدفق المضاد من الأنابيب على شكل U يعزز كفاءة نقل الحرارة،كما يتدفق السوائل في اتجاهين معاكسينيتم توصيل نهايات الأنابيب عادةً برأس ، مما يسمح للسوائل بالدخول والخروج من مبادل الحرارة.

مادة الاستخدام الشائع لمبادلة الحرارة بالأنابيب

هناك نوعان مختلفان من حزم الأنابيب: الأنابيب المستقيمة وأنابيب U. اعتمادا على المتطلبات الخاصة والتطبيق، مثل:

أنابيب من الفولاذ الكربوني:ASTM A179/ASME SA179/179M، ASTM A192، ASTM A333، ASTM A334
أنابيب من الفولاذ المقاوم للصدأ:أيه إس تي إم إيه 213 T5، T9، T11، T22، T91

أنابيب الفولاذ المقاوم للصدأ:ASTM A213 TP304، TP304L، TP316L، TP321، الخ

أنابيب من سبيكة النيكل:ASTM B163 UNS N02200، N04400, N06600, N06601, NO8800, N08825، الخ
أنابيب نحاسية:ASTM B111 C70600 ، C68700 ، C71500 ، C44300 ، الخ

المبادلات الحرارية هي أجهزة تستخدم لنقل الحرارة من مصدر إلى مصدر آخر. بالنسبة لمبادلات الحرارة الصدرية والأنبوبية ، تتدفق السوائل ذات درجات الحرارة المختلفة عبر المبادلة.واحد من السوائل يتدفق من خلال حزمة الأنبوب بينما يتدفق آخر من خلال الغلافثم تنتقل الحرارة من سائل إلى آخر إما من جانب الأنبوب أو جانب الغلاف من المبادل.يمكن تصنيع مبادلات الحرارة وأحزمة الأنابيب من مجموعة واسعة من المواد المتاحةتقدم شركة Commercial Coils كل من حزم الأنابيب المستقيمة وحزم الأنابيب U.

حزمة الأنابيب المستقيمة مقابل حزمة الأنابيب U

كلا النوعين من حزم الأنابيب لهما مزاياه وتطبيقاتهما الخاصة اعتماداً على عوامل مثل متطلبات الصيانة والاعتبارات المتعلقة بالتكلفة وظروف التشغيل.الخيار بين الأنابيب المستقيمة والحزم الأنابيب U غالبا ما يعتمد على الاحتياجات الخاصة والأولويات لنظام مبادل الحرارة.

حزمة الأنابيب المستقيمة

1تصميم فعال، مع سائل ساخن يتدفق مباشرة من خلال الأنابيب.

2يتطلب المزيد من الجهد لفتح غلاف الخزان لتنظيف أو الصيانة.

3تكلفة تركيب أقل مقارنة مع حزمة الأنابيب U.

حزمة الأنابيب

1نقاط الدخول والخروج على نفس الجانب مما يسهل الصيانة

2الأنبوبات على شكل U تسمح بالتوسع الحراري دون التوتر في الحزمة.

3تصميم الوحدة الوحدة يسمح بسهولة تفكيك لصيانة.

4مناسبة جداً لمختلفات درجات الحرارة العالية

التطبيقات

تستخدم حزم الأنابيب في مجموعة واسعة من التطبيقات حيث يتطلب نقل الحرارة. بعض التطبيقات الشائعة تشمل:

• أنظمة HVAC
• المعالجة الكيميائية
• تكرير النفط والغاز
• توليد الطاقة
• معالجة الأغذية والمشروبات
• صناعة الأدوية

في كل من هذه التطبيقات ، تستخدم حزم الأنابيب لنقل الحرارة من سائل إلى آخر. على سبيل المثال ، في نظام HVAC ، يمكن استخدام حزم الأنابيب لنقل الحرارة من الماء الساخن إلى الهواء البارد ،بينما في مصنع معالجة كيميائية، يمكن استخدامها لنقل الحرارة بين اثنين من التدفقات الكيميائية.
