مكثف المبادلات الحرارية للأنابيب

يمكن تصميم حزم الأنابيب لمعدات مبادلات الحرارة لتطبيقات السائل إلى السائل أو البخار إلى السائل.يمكن استخدام الحزم للتطبيقات بما في ذلك العمليات الصناعية وتسخين المياه التجارية أو تبريدها.

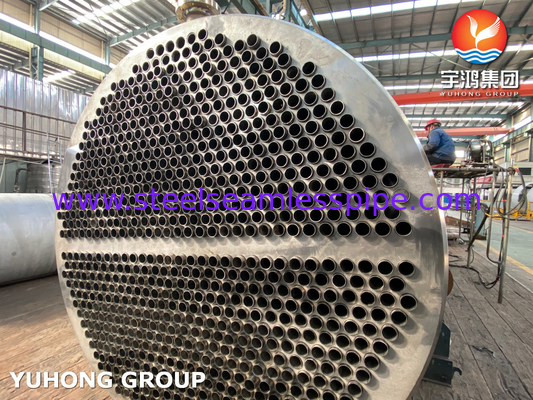

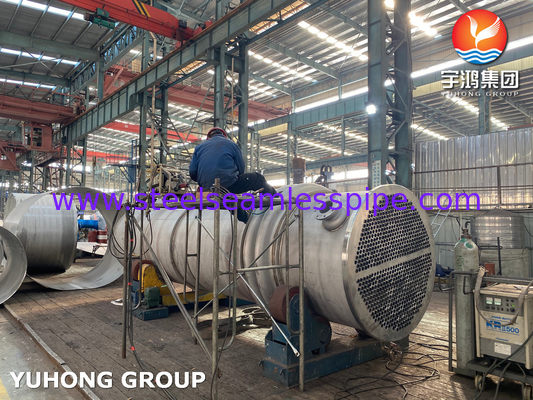

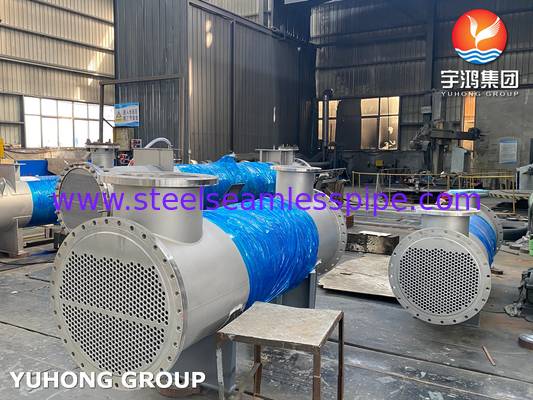

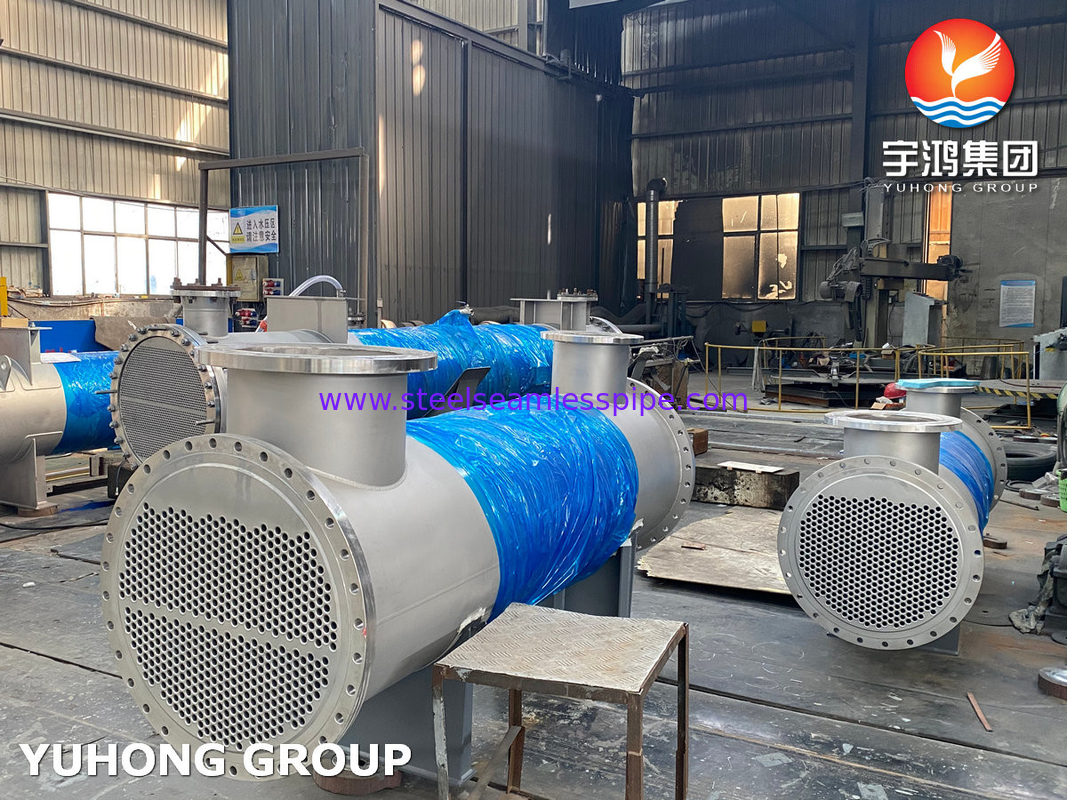

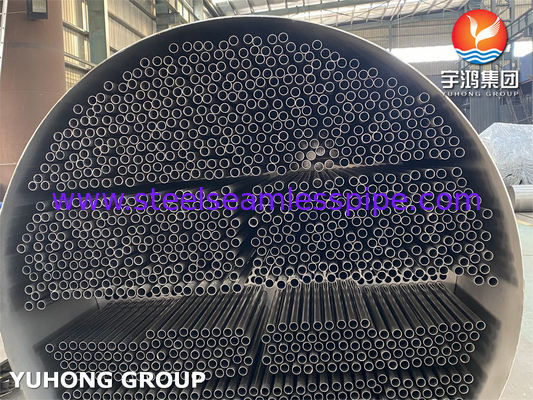

المبادل الحراري للأنابيب هو جهاز تبادل حرارة نموذجي يجعل سائلين بدرجات حرارة مختلفة لتبادل الحرارة.يمكن تبريد أحد السوائل ويمكن تسخين السوائل الأخرى لتلبية درجة الحرارة المطلوبةمجموعة الأنابيب التي جمعت العديد من مجموعات الأنابيب المعبأة بشكل كثيف كقلب إشعاعي، خارجية مثبتة مع قذيفة خزان أنبوبية مصنوعة من لوحة الصلب وعاء الضغط،عندما يدور السائل الساخن أو الغازات في حزمة الأنبوب، مساحة السطح المشتركة الكبيرة من الأنابيب سوف تجلب أداء تبادل الحرارة الفعال لنقل الحرارة إلى الماء غلاف الخزان وتبريد السوائل في الأنابيب.

هناك نوعان مختلفان من حزم الأنابيب: الأنابيب المستقيمة وأنابيب U. اعتمادا على المتطلبات المحددة والتطبيق، وهناك الخيارات المادية الأنابيب التالية:

أنابيب الفولاذ الكربوني: ASTM A179/ASME SA179/179M، ASTM A192

أنابيب الفولاذ المسبوك: ASTM A213 T5، T9، T11، T22، T91

أنابيب النحاس: ASTM B111 C44300، C70600، C71500

التطبيقات:

إنتاج المواد الكيميائية


صناعة البترول


طاقة الطاقة


الصيدلانية

حزمة الأنابيب المستقيمة VS حزمة الأنابيب U

حزمة الأنابيب المستقيمة: يتم تكوين أول حزمة أنابيب شائعة الاستخدام سابقًا مع أنابيب مستقيمة. نظرًا لأن التخطيط ينتهي كليهما في حالة مفتوحة ، فإن الحزمة التي يتم تكوينها من الأنابيب المستقيمة تتميز بـ:يتم ضخ السائل الساخن من خلال حزمة في خط مستقيم من نهاية واحدة من قشرة الخزان إلى نهاية أخرى من قشرة الخزانهذا النوع هو فعال، ولكن يتطلب المزيد من الجهد لفتح الخزان يجب إزالة حزمة للقيام التنظيف أو الصيانة. حزمة الأنابيب المستقيمة لديها تكلفة تركيب أقل من حزمة الأنابيب U.

حزمة الأنابيب U: الحزمة الجديدة الموصى بها والتي تستخدم بشكل شائع هي تخطيط الأنابيب U.هذه الميزات المثيرة للإعجاب هي نقاط الدخول والخروج على نفس الجانب من القذيفة على غطاء القذيفة أنبوب مقسمة إلى غرفتين مختومةالأنابيب المصنوعة على شكل U، التي تترك غرفة الدخول وتسافر إلى الطرف الآخر من القشرة والعودة في الاتجاه المعاكس لغرفة الخروج.هذا النوع من تخطيط أسهل لتفكيك لصيانة مع حزمة عادة ما يتم الانزلاق بها كوحدة وحداتكما أن حزمة الأنابيب من النوع U مناسبة بشكل جيد مع اختلافات درجات الحرارة العالية ، وتخفيف معظم التوسع الحراري وتقليل ضغوط الانقباض في الحزمة.
