أنابيب نحاسية بحرية دقيقة مشغلة آليًا من ASTM B171 C46400 لمبادلات الحرارة البحرية

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ASME, TUV, ABS, DNV, LR, ISO
رقم الموديل:	ASTM B171 C46400 ورقة أنابيب

شروط الدفع والشحن:

الحد الأدنى لكمية:	1ص
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	وفقا لمتطلبات العميل / حالة التعبئة الخشبية
وقت التسليم:	يعتمد على الكمية
شروط الدفع:	T / T، L / C في الافق
القدرة على العرض:	200 جهاز كمبيوتر شخصى شهريا

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (353)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (349)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (139)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (39)

أنبوب الإبرة (175)

أنبوب الزعنفة (757)

مبادلة الحرارة (45)

أنبوب مبادل حراري (482)

حزمة أنابيب المبادل الحراري (57)

ورقة أنابيب المبادل الحراري (132)

يربك المبادل الحراري (39)

مكيف الهواء (14)

ضغط الأوعية (4)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (62)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (136)

نيكل سبيكة أنبوب (276)

أنبوب سبائك النيكل (110)

أنبوب سبائك النحاس (258)

أنبوب سبائك الصلب (229)

أنبوب التيتانيوم (22)

أنبوب صلب صلب (166)

أنبوب المرجل (166)

تركيب الصلب (886)

شفة الصلب (688)

آحرون (412)

أجزاء الغطاء (9)

مفصلة وصف المنتج

درجة المادة:	C46400/CZ112/CW712R/النحاس والزنك والقصدير 36	المادة الرئيسية:	سبيكة النحاس والزنك والقصدير
شكل المواد الخام:	لوحة / دائرة	معيار المواد:	أستم B171/B171M
نموذج المنتج:	ورقة أنابيب تشكيله	ثقب الأنبوب:	وفقا للرسم
أنبوب الملعب:	وفقا للرسم	نمط الثقب:	حسب الطلب
إبراز:	أوراق أنابيب من النحاس البحري C46400 , B171 Cuzn36sn1 أوراق الأنبوب , أوراق أنابيب المبادلة الحرارية البحرية

لوحة أنابيب نحاس بحري ASTM B171 C46400 لمبادلات حرارية بحرية

لوحة أنابيب نحاس بحري C46400 B171 Cuzn36sn1 لمبادل حراري بحري

لوحة أنابيب نحاس بحري ASTM B171 C46400

لوحة أنابيب ASTM B171 C46400 هي مكون نحاسي دقيق مصقول يستخدم في المبادلات الحرارية ذات الغلاف والأنبوب والمكثفات والمعدات الحرارية الأخرى.

يُعرف C46400 عادةً باسم "النحاس البحري"، وهو سبيكة نحاس-زنك-قصدير محددة بموجب ASTM B171/B171M للألواح والصفائح والدوائر المستخدمة في أوعية الضغط والمكثفات والمبادلات الحرارية.مادة الأنبوببالنسبة للمعدات البحرية، يمكن اختيار النحاس البحري C46400 حيث يلزم الجمع بين قوة السبيكة النحاسية ومقاومة التآكل.

المواصفات الفنية

البند

المواصفات

المنتج	لوحة أنابيب نحاس بحري
المادة	C46400
UNS	النحاس البحري
الاسم الشائع	النحاس البحري
نوع المادة	مادة الأنبوب
معيار المادة	ASTM B171/B171M
شكل المنتج	لوحة أنابيب مصقولة
المادة الخام	لوحة / دائرة ASTM B171 C46400
التطبيق	مبادل حراري / مكثف
الخدمة	بحري / مياه البحر
فتحة الأنبوب	حسب الرسم
مسافة الأنبوب	اختياري / مخصص
نمط الفتحة	اختياري / مخصص
القطر الكلي	حسب الرسم
السماكة	اختياري / مخصص
أخدود توسيع الأنبوب	اختياري / مخصص
المعالجة الحرارية	حسب ما هو محدد في معيار المادة وأمر الشراء
الفحص	الأبعاد / المرئي / NDT حسب ما هو محدد
الشهادة	EN 10204 3.1 / 3.2 متوفر
مادة النحاس البحري C46400	C46400 هي "سبيكة نحاس بحري" تحتوي على النحاس والزنك والقصدير. يحدد ASTM B171/B171M على وجه التحديد C46400 باسم النحاس البحري، غير المثبط. تعتبر السبيكة شائعة الاستخدام للمكونات البحرية حيث تكون مقاومة التآكل والقوة الميكانيكية مطلوبة. بالنسبة للوحات الأنابيب للمبادلات الحرارية، يجب أن يأخذ اختيار المادة في الاعتبار أيضًا:

كيمياء مياه البحر

درجة حرارة التشغيلمادة الأنبوبطريقة الربط بين الأنبوب ولوحة الأنابيب

التمدد الحراري التفاضلي
التوافق الجلفاني
تخطيط الأنبوب
ترتيب أقسام المرور في المبادل الحراري
تصنيع لوحة الأنابيب

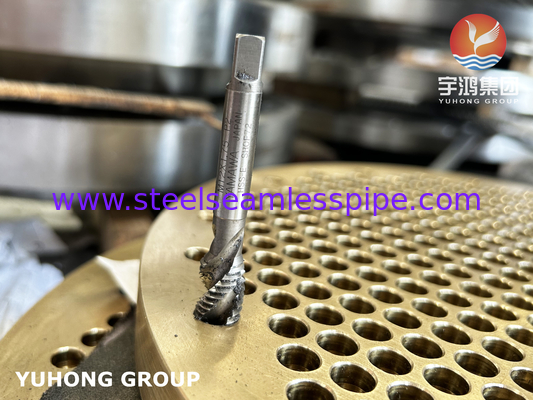

يمكن تصنيع لوحة الأنابيب C46400 وفقًا لرسم المبادل الحراري التفصيلي للعميل. يشمل التصنيع النموذجي:
التدوير باستخدام الحاسب الآلي
حفر فتحات الأنابيب

توسيع فتحات الأنابيب

تصنيع نمط فتحات الأنابيب

تصنيع أخدود قسم المرور
تصنيع سطح الختم
أخاديد توسيع الأنابيب
حفر ثقوب البراغي
التسطيح
الفحص البعدي
تكوين فتحة الأنبوب
يمكن تخصيص أبعاد فتحة الأنبوب وفقًا لـ:
القطر الخارجي للأنبوب
فحص الاستواء

مادة الأنبوب

طريقة الربط بين الأنبوب ولوحة الأنابيب

مسافة الأنبوب
عدد فتحات الأنابيب
تخطيط الأنبوب
ترتيب أقسام المرور في المبادل الحراري
التطبيقات
المبادلات الحرارية البحرية
- يمكن استخدام لوحات الأنابيب C46400 في المبادلات الحرارية ذات الغلاف والأنبوب التي تخدم أنظمة التبريد البحرية.
مبردات مياه البحر

- مناسبة لمعدات تبريد مياه البحر المختارة حيث يتم تحديد مواد السبائك النحاسية.

المكثفات البحرية- قابلة للتطبيق على معدات المكثفات التي تتطلب بناء لوحة أنابيب من السبائك النحاسية.
معدات بناء السفن- تستخدم في معدات نقل الحرارة المثبتة على السفن والأنظمة البحرية.
المبادلات الحرارية الصناعية- يغطي ASTM B171 أيضًا الألواح والصفائح من السبائك النحاسية المستخدمة في أوعية الضغط والمكثفات والمبادلات الحرارية خارج التطبيقات البحرية.
الفحص والاختباريمكن ترتيب الفحص وفقًا لرسم المبادل الحراري، ومواصفات الشراء، ومعيار المادة المطبق. تشمل بنود الفحص النموذجية:
التركيب الكيميائياختبار الشد

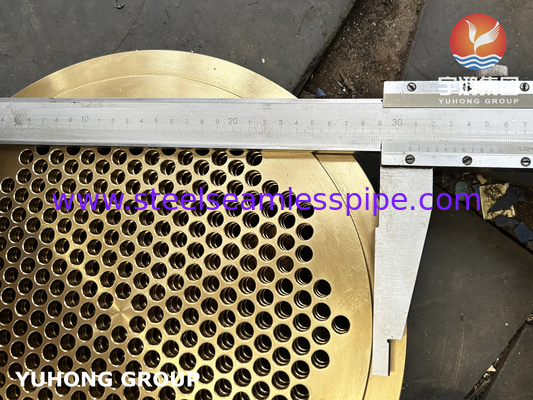

الفحص البعدي

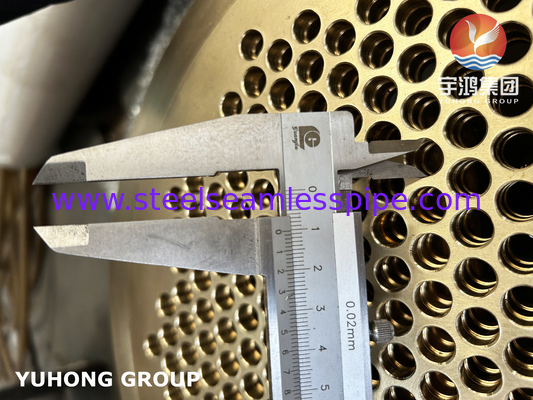

فحص قطر فتحة الأنبوب

فحص مسافة الأنبوب
فحص موقع الفتحة
فحص الاستواء
الفحص المرئي والسطحي

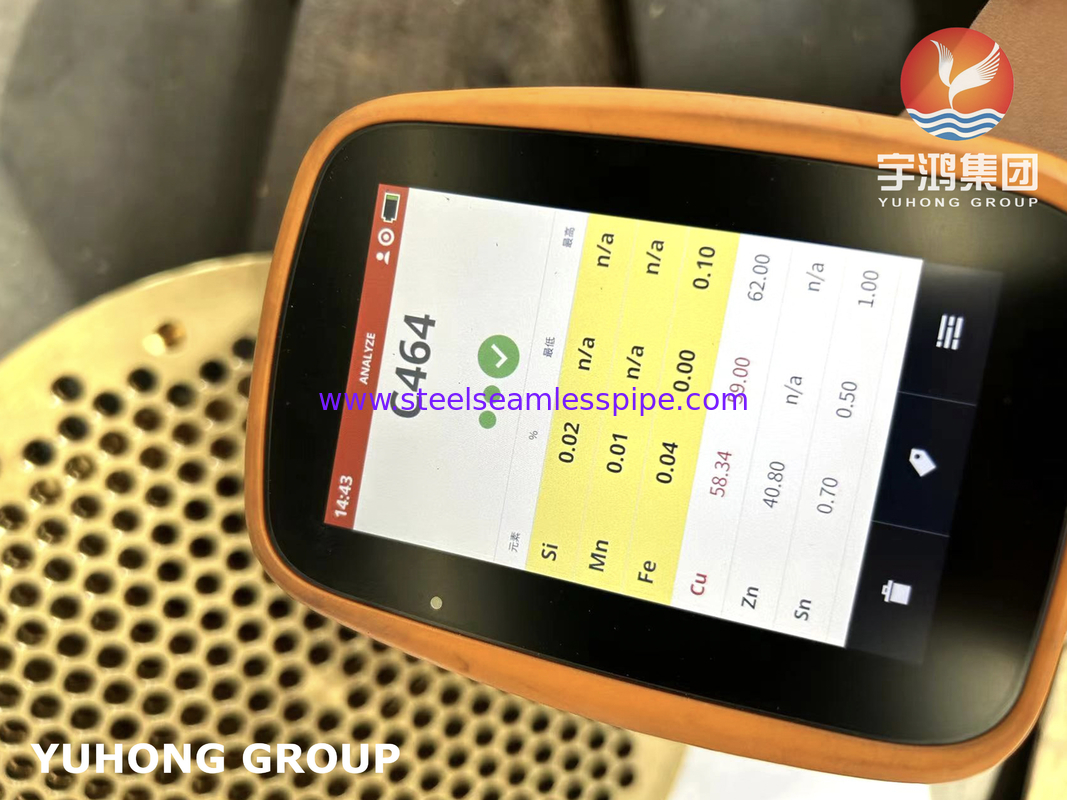

PMI
UT عند تحديده
PT عند تحديده
فحص الطرف الثالث
بالنسبة للوحة الأنابيب المصقولة، فإن "الفحص البعدي وفحص فتحة الأنبوب" مهمان بشكل خاص لأن نمط الفتحة النهائي يجب أن يتطابق مع حزمة أنابيب المبادل الحراري.
الشهادات والمستندات
يمكن أن تشمل المستندات المتاحة:
شهادة اختبار مادة ASTM B171/B171M

EN 10204 3.1 MTCشهادة EN 10204 3.2 عند الحاجةتقرير التحليل الكيميائي

تقرير الاختبار الميكانيكي

تقرير PMI

تقرير الفحص البعدي
تقرير NDT
سجل المعالجة الحرارية عند الاقتضاء
رسم / رسم الفحص
تقرير فحص الطرف الثالث
شهادة المنشأ
التعبئة والتغليف
يتم حماية كل لوحة أنابيب من التلف السطحي، وتلف بمادة مقاومة للماء، وتعبأ بشكل آمن في صندوق خشب رقائقي صالح للإبحار أو منصة معززة وفقًا لحجمها ووزنها.
