| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A179 سلس من الصلب الكربوني u أنبوب الانحناء |
| الحد الأدنى لكمية: | 1000 كلغ |
|---|---|
| تفاصيل التغليف: | حالة الخشب الرقائقي، حزمة، حقيبة منسوجة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | أنبوب الانحناء | المعيار: | ASTM A179، ASME SA179 |
|---|---|---|---|
| التطوير التنظيمي: | 6.35 ملم ، 9.52 ملم ، 12.7 ملم ، 15.88 ملم ، 19.05 ملم ، 20 ملم ، 22،23 ملم ، 25 ملم ، 25.4 ملم ، 31 | WT: | 0.89 مم ، 1 مم ، 1.24 مم ، 1.5 مم ، 1.65 مم ، 2 مم ، 2.11 مم ، 2.463 مم ، 2.5 مم ، 2.77 مم ، 3.05 مم |
| نصف قطرها: | يمكن تخصيصها | NDT: | ET ، UT ، HT |
| التطبيق: | غلاية ، مبادل حراري ، معمل بترول وغاز ، تبريد ، مكثف | ||
| إبراز: | أنبوب ASTM A179 U Bend,محول الحرارة U ثني الأنابيب,أنبوب ثنائي من الفولاذ الكربوني,Heat Exchanger U Bend Tube,Seamless Carbon Steel U Bend Tube |
||

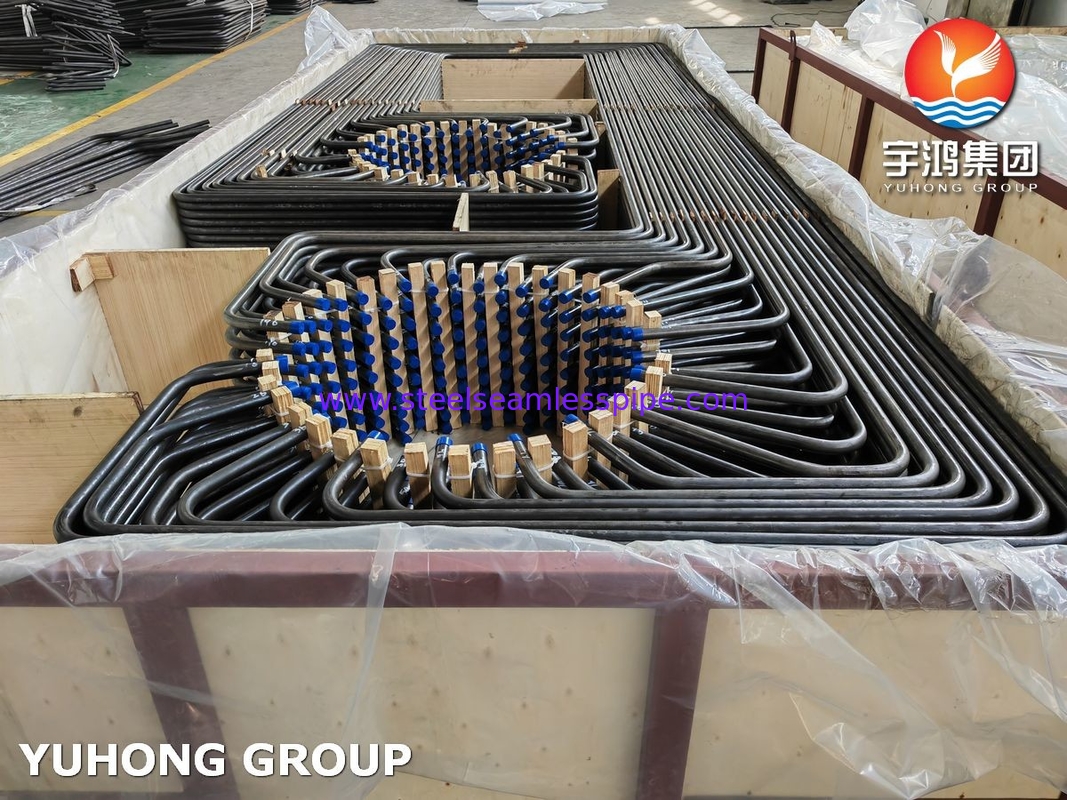

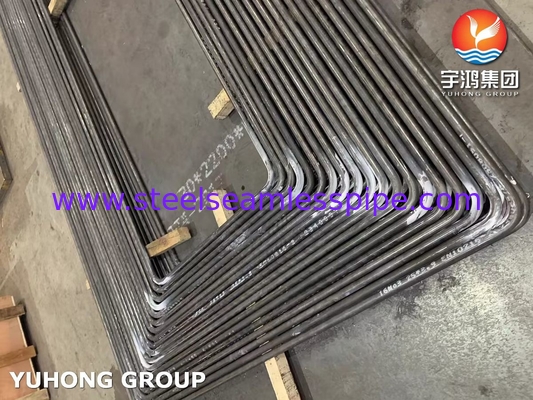

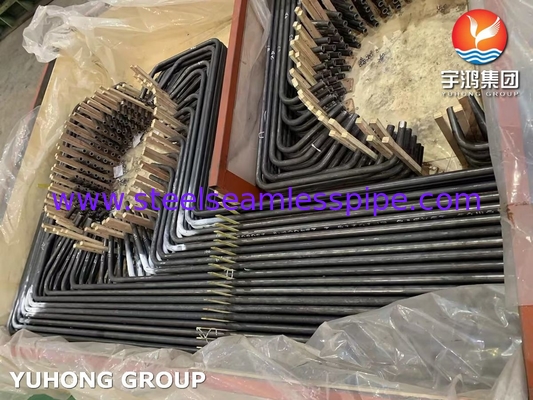

ASTM A179 أنبوب مبادل الحرارة من الفولاذ منخفض الكربون أنبوب U
يمكن تحليل تأثير هياكل الانحناء غير النظامية في أنابيب الحرارة المتذبذبة على الأداء الحراري والجريان أحادي الاتجاه من خلال عدة آليات رئيسية:
الأداء الحراري
ديناميات التذبذب:
الاضطراب مقابل التطوير: يمكن أن تعطل الانحناءات غير المنتظمة الحركة التذبذبية المنتظمة، مما يقلل من تأثير التذبذب وتقليل كفاءة نقل الحرارة. على العكس من ذلك، يمكن أن تخلق اضطرابات أو خلط فوضوي،تحسين نقل الحرارة عن طريق كسر طبقات الحدود الحرارية.
الاختلافات المحلية للضغط: إن الانحناءات غير المتساوية تخلق منحدرات ضغط غير متماثلة، مما يؤثر على توزيع المراحل بين البخار والسائل. قد تزيد الانحناءات الحادة من انخفاض الضغط، في حين أن الأقسام أكثر سلاسة يمكن أن تساعد في استعادة التدفق،تؤثر على المقاومة الحرارية.
توزيع السوائل وتجفيفها:
قد تؤدي الهندسة غير المنتظمة إلى توزيع السوائل غير المتساوي، مما يزيد من خطر الجفاف في المناطق ذات العائد السائل الضعيف.قد تعزز المخالفات الاستراتيجية إعادة شحن السوائل بواسطة الشعيرات الدموية في المناطق الحرجة.
آليات نقل الحرارة:
يمكن أن تحسن مواقع النواة المحسنة في المنحنيات غير المنتظمة كفاءة الغليان / التبخر. على العكس من ذلك ، يمكن أن تقلل المناطق الراكدة بسبب فصل التدفق من مناطق نقل الحرارة الفعالة.
التدفق أحادي الاتجاه
التحيزات الاتجاهية:
يمكن أن تعمل المنحنيات غير المتماثلة كصمامات احتواء سلبية، مما يعزز التدفق الصافي في اتجاه واحد. وهذا يحاكي سلوك أنابيب الحرارة الهجينة التقليدية OHP،من الممكن أن يقلل من وقت التشغيل ويحسن نقل الحرارة تحت الأحمال العالية.
التذبذب مقابل الدورة:
قد تحافظ الاختلالات المعتدلة على التذبذب مع تعزيز التحيز الاتجاهي. قد يقلل عدم التوازن المفرط من التذبذب ، مما يحول OHP إلى نظام تدفق مستمر أقل فعالية.
ASTM A179 أنابيب بلا خيوط من الفولاذ الكربوني التركيب الكيميائي:
|
ج، %
|
م، %
|
P، %
|
S، %
|
|
0.06-0.18 |
0.27-063
|
0.035 أقصى حد
|
0.035 أقصى حد
|
ASTM A179 الأنابيب السلسة من الفولاذ الكربوني الخصائص الميكانيكية:
|
قوة الشد، MPa
|
قوة العائد، MPa
|
الطول، %
|
صلابة، HRB
|
|
325 دقيقة
|
180 دقيقة
|
35 دقيقة
|
72 على الأكثر
|
ASTM A179 أنبوب بلا مسام من الفولاذ الكربوني القطر الخارجي والتسامح
| القطر الخارجي، مليمتر | التسامح، مم |
| 3.2≤OD<25.4 | ± 0.10 |
| 25.4≤OD≤38.1 | ± 0.15 |
|
38.1 |
± 0.20 |
| 50.8≤OD<63.5 | ± 0.25 |
| 63.5≤OD<76.2 | ± 0.30 |
| 76.2 | ± 0.38 |
ASTM A179 ثقافة جدار الأنابيب الخام من الفولاذ الكربوني والتسامح
| القطر الخارجي، مم | التسامح، % |
| 3.2≤OD<38.1 | +20/-0 |
| 38.1≤OD≤76.2 | +22/-0 |
مواد أخرى متاحة
| المعيار | الصف الصلب | قوة السحب ((MPa) | العائد ((MPa) | الممتدة ((%) | صلابة |
| 20 مليون | 20 مليون | ≥415 | ≥ 240 | ≥22 | |
| 25MnG | 25MnG | ≥485 | ≥ 275 | ≥20 | |
| 15CrMoG | 15CrMoG | 440 ¥640 | ≥235 | ≥21 | |
| 12Cr2MoG | 12Cr2MoG | 450 ¢ 600 | ≥ 280 | ≥20 | |
| 12Cr1MoVG | 12Cr1MoVG | 470 ¢640 | ≥255 | ≥21 | |
| 12Cr2MoWVTiB | 12Cr2MoWVTiB | 540 ¥735 | ≥ 345 | ≥18 | |
| 10Cr9Mo1VNb | 10Cr9Mo1VNb | ≥585 | ≥415 | ≥20 | |
| أسمي SA210 | SA210A-1 | ≥415 | ≥255 | ≥30 | ≤143HB |
| SA210C | SA210C | ≥485 | ≥ 275 | ≥30 | ≤179HB |
| أسميه SA213 | SA213 T11 | ≥415 | ≥205 | ≥30 | ≤163HB |
| SA213 T12 | SA213 T12 | ≥415 | ≥ 220 | ≥30 | ≤163HB |
| SA213 T22 | SA213 T22 | ≥415 | ≥205 | ≥30 | ≤163HB |
| SA213 T23 | SA213 T23 | ≥510 | ≥400 | ≥20 | ≤ 220HB |
| SA213 T91 | SA213 T91 | ≥585 | ≥415 | ≥20 | ≤ 250HB |
| SA213 T92 | SA213 T92 | ≥620 | ≥440 | ≥20 | ≤ 250HB |
| DIN17175 | ST45.8/III | 410 ₹530 | ≥255 | ≥21 | / |
| 15Mo3 | 15Mo3 | 450 ¢ 600 | ≥270 | ≥22 | |
| 13CrMo44 | 13CrMo44 | 440 ¥590 | ≥290 | ≥22 | |
| 10CrMo910 | 10CrMo910 | 480 ¢630 | ≥ 280 | ≥20 |
التطبيقات:
