| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO9001-2008, API 5L, API 5CT, PED, AD-2000, EN10204-3.1B |
| رقم الموديل: | أنبوب ASTM A213 T5 بدون طبقات من الفولاذ اللاصق |
| الحد الأدنى لكمية: | 5 طن |
|---|---|
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| اسم المنتج: | أنبوب المبادل الحراري | معيار: | ASTM A213، ASME SA213 |
|---|---|---|---|
| درجة المواد: | T5، T9، T11، T12، T23، T22، T91، T92 | OD: | 1/4 "إلى 4 1/2" |
| بالوزن: | BWG10 إلى BWG25 | طول: | واحد عشوائي واحد ، مزدوج العشوائي والقطع |
| نهاية: | نهاية عادي ، نهاية مشطوفة | NDT: | ET ، UT ، HT |
| طلب: | غلاية، مبادل حراري، الخ. | ||
| إبراز: | أنبوب الصلب اللاسلي ASTM A213 T5,أنبوب مبادل الحرارة السلس,أنبوب مبادل الحرارة من الصف T5,seamless heat exchanger tube,Grade T5 heat exchanger tube |
||

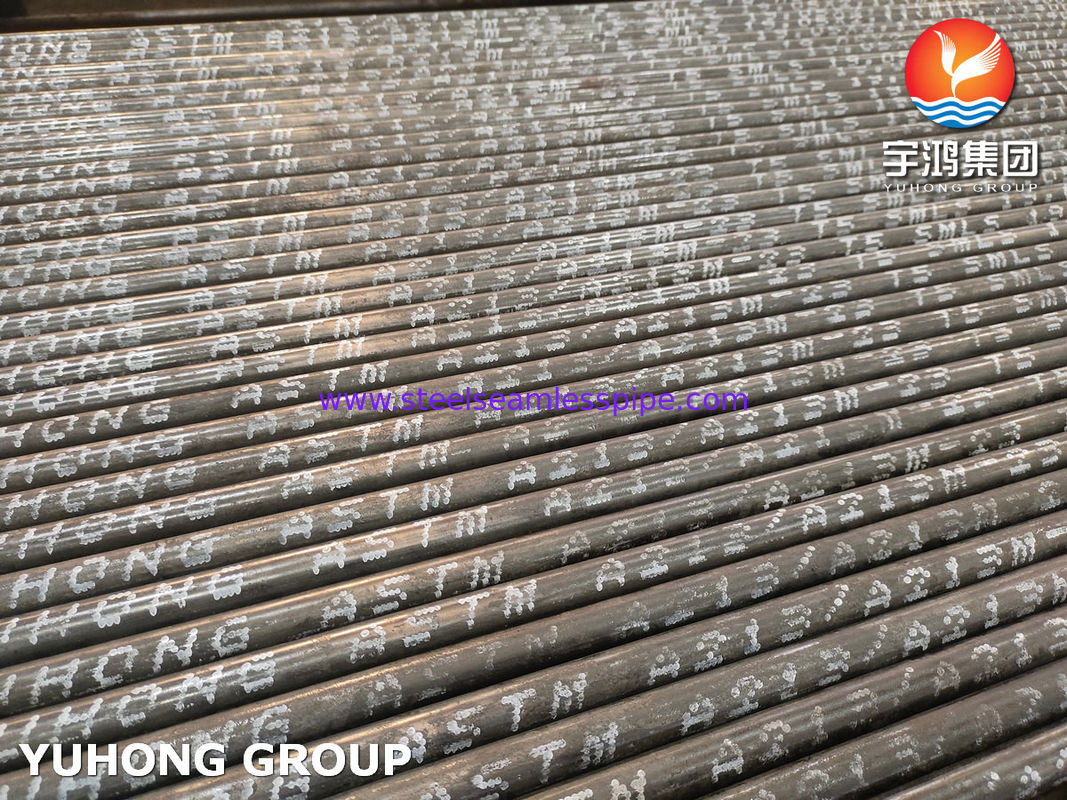

ASTM A213 سبيكة T5 سبيكة الفولاذ الأنابيب السامة للاستخدام في المرجل ومبادلة الحرارة
سبيكة ASTM A213 T5يحتوي على العديد من العناصر مثل السيليكون والموليبدينوم والنيكل والكروم والمغانز والفاناديوم. يساعد هذا العنصر السبائك على زيادة مقاومة الارتداء والصلابة والقوة.A213 أنابيب T5 تخدم الصناعات مثل البتروكيماوياتتوليد الكهرباء، مصانع السكر، الخضار والورق، توليد البخار استرداد الحرارة، الخsa213 T5 خصائص المواد من قوة الساخنة تجعلها مناسبة للاستخدام في محطات تحمل الضغط التي درجة حرارة تشغيلها تصل إلى 1000 درجة مئوية.
| أحجام الأنابيب لمبادلات الحرارة والمكثفات والغلاد | |||||||||
| قطر خارجية | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| سمك الحائط | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| ملم | بوصة | الوزن في كجم/م | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | نصف | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | واحد ونصف | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | ثلاثة ونصف | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | أربعة ونصف | 4.654 | 5.924 | 7.734 | 9.43 | ||||
أنبوب ASTM A213/ASME SA213 T5 بدون طبقات من الفولاذ اللاصق التركيب الكيميائي ((%)
| الدرجة | التركيب الكيميائي ((%) | ||||||
| ج | م | (ب) | S | نعم | سي سي | (مو) | |
| A213 T5 | ≤0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | ≤0.50 | 4.00-600 | 0.45-0.65 |
أنبوب ASTM A213/ASME SA213 T5 بدون طبقات من الفولاذ اللاصقالخصائص الميكانيكية والفيزيائية
| الدرجة | الخصائص الميكانيكية | |||
| قوة السحب ((MPa) | قوة العائد ((MPa) | الطول ((%) | صلابة ((HB) | |
| A213 T5 | ≥415 | ≥205 | 30 | ≤163 |
ملاحظة: لا تنطبق متطلبات الخصائص الميكانيكية على الأنابيب التي تقل قطرها عن [3.2 ملم] في القطر الداخلي أو أصغر من [0.4 ملم] في السماكة.
أنبوب ASTM A213/ASME SA213 T5 بدون طبقات من الفولاذ اللاصق المقاس المتسامح
| قطر خارجية | التسامح مع OD | WT التسامح | التسامح مع التبويض | معدل تحمل الطول |
| OD≤ 12,7 ملم | ± 0.13 ملم | ± 15 ٪ | | + 3، 18 ملم، 0 ملم |
| 12، 7 ملم < OD ≤ 38، 1 ملم | ± 0.13 ملم | ± 10 ٪ | الحد الأقصى 1,65 ملم | + 3، 18 ملم، 0 ملم |
| 38, 1 ملم < OD ≤ 88, 9 ملم | ± 0.25 ملم | ± 10 ٪ | الحد الأقصى 2,41 ملم | +4، 76 ملم، 0 ملم |
|
الاسم التجاري |
الدرجة |
# UNS # |
أنابيب التدفئة |
|
1 1/4 كروم |
T11 |
K11597 |
A213 / SA213 |
|
2 1/4 كروم |
T22 |
K21590 |
A213 / SA213 |
|
5 الكروم |
T5 |
K41545 |
A213 / SA213 |
|
9 الكروم |
T9 |
K90941 |
A213 / SA213 |
|
T91 |
T91 |
K90901 |
A213 / SA213 |
|
T92 |
T92 |
K92460 |
A213 / SA213 |
التطبيقات
توليد الطاقة
صناعة البتروكيماويات
النفط والغاز
السيارات
الفضاء الجوي
مبادلات الحرارة
الغلايات
