| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Yuhong Seamless Pipe Fittings |
| إصدار الشهادات: | API,PED,ABS |

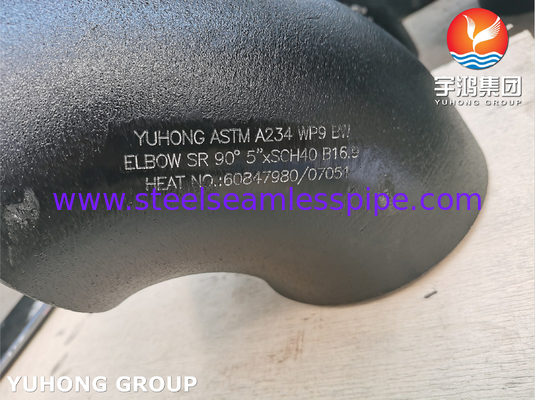

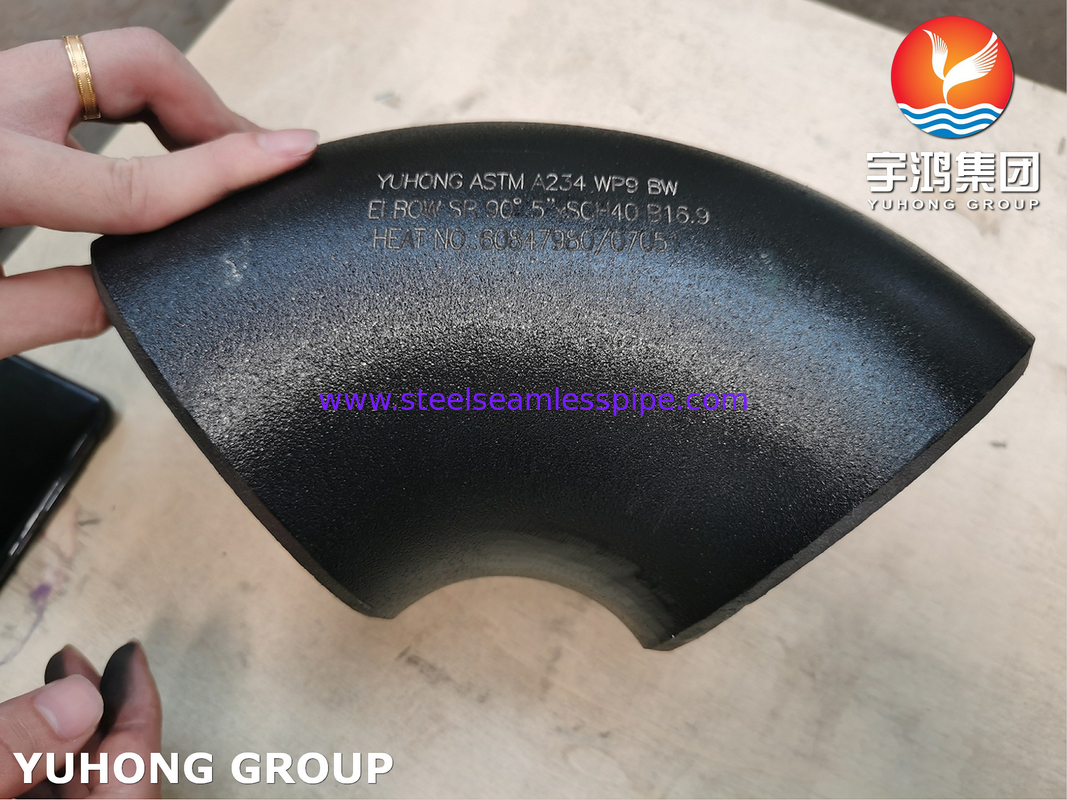

| رقم الموديل: | أيه إس تي إم إيه A234 WP9 BW ELBOW SR 90° 5" SCH40 B16.9 |
| الحد الأدنى لكمية: | 1PCS |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشب رقائقي ، منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | 800 طن شهريا |
| الاسم: | مِرفَق | درجة: | 90، 180 |
|---|---|---|---|
| المعيار: | ASTM A234 | المواد: | WP9 CL1، WP9 CL2 |
| الحجم: | 1/2 بوصة - 24 بوصة | SCH: | 5S-XXS |
| السطح: | يتأهل | الحزمة: | صندوق خشبي |
| إبراز: | ASTM A234 WP9 مرفق بدون خياطة,أدوات أنابيب 90° BW SR,مرفق أنابيب الصلب SCH40,90° BW SR pipe fittings,SCH40 steel pipe elbow |
||
نحن من الشركات الرائدة في تصنيع مرفق WP9 من الفولاذ اللاسيكي. المواد المستخدمة لإنتاج ASTM A234 WP9 هي الفولاذ اللاسيكي المنخفض.واحدة من الخصائص التي تتميز بها هذه الصلبة ذات الدرجة المنخفضة من السبائك هي قدرة أدواتها على العمل بشكل جيد في درجات الحرارة المتوسطة إلى العاليةيتم تصنيف أدوات التوصيل ASTM A234 WP9 إلى فئتين ، الفئة 1 والفئة 3 ، والتي لها خصائص ميكانيكية مختلفة.
مخطط مواصفات الأدوات ASTM A234 WP9
| المواصفات | أيه إس تي إم إيه 234 |
| الحجم | التوصيلات بدون خياطة: 1/2′′ ′′ 10′′ |
| الأدوات المطاطية: 1/2′′ ′′ 48′′ | |
| عملية التصنيع | صياغة، دفع، صب، الصحافة الخ. |
| الأبعاد | MSS-SP-43، BS4504، ASME/ANSI B16.9، BS4504 ، ASME B16.28، BS1560، BS10 |
| نصف قطر الانحناء | R=2D، 3D، 1D، 5D، 10D، 6D، 8D أو مخصص MSS Sp-43 |
| مصنع الكوع | الزاوية: 30 درجة، 45 درجة، 22.5 درجة، 90 درجة، 1.0D، 1.5D، 2.0D، 180 درجة، 2.5D، 3D، 5D، 4D، 6D، 7D-40D. |
| المعيار: ASME B16.25، BS ، ASME B16.9، ASME B16.28، MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313 ، GB ، ISO | |
| مصنع متخصص | نهاية العصا، 90 درجة المرفقين، تيس، مخفضات، 45 درجة المرفقين، غطاء الأنابيب، الصلبان، انحناء الأنابيب |
| النوع | DN15-DN1200 |
| الاتصال | الحوائط |
| سمك | SCH 80, SCH 100, SCH10, STD SCH40, XXS, SCH20, SCH 120, SCH 140, SCH30, SCH 160, SCH60, XS |
| المنشأ والطاحونات | الهندية، الولايات المتحدة الأمريكية، اليابانية، الكورية، الأوكرانية، الأوروبية، الروسية |
| شهادات الاختبار | EN 10204/3.1B |
| شهادة المواد الخام | |
| تقرير الاختبار الإشعاعي 100% | |
| تقرير تفتيش الطرف الثالث، الخ | |
| الأسواق والصناعات الرئيسية | الطاقة النووية (معظمها بدون مسام). |
| محسنات الطين | |
| البتروكيماويات والأحماض | |
| مصافي النفط الثقيلة |
المعادلة الكيميائية للأنابيب المصنوعة من الفولاذ اللاصق WP9
| الكربون | المانغنيز | الفوسفور | الكبريت | السيليكون | الكروم | الموليبدينوم |
| ≤0.15 | ≤0.6 | ≤0.03 | ≤0.03 | 1 | 8 | 0.90-1.10 |
جدول المقاومة الميكانيكية لـ SA234 Gr WP9
| قوة الشد | قوة العائد (0.2٪ تعويض) | الطول |
| 380 دقيقة | 585 دقيقة | ≥30 |
جدول الأبعاد للوحات ASTM A234 WP9
| الاسمية | بالخارج | 180 درجة العودة | 90 درجة المرفقين | 45° المرفقين | ||||
| الأنابيب | قطرها | |||||||
| الحجم | ||||||||
| (بوصات) | نصف قطر طويل | نصف قطر طويل | نصف قطر قصير | نصف قطر طويل | ||||
| (ملم) | (بوصات) | من المركز إلى المركز | وجهاً لوجه | من الوسط إلى الوجه | من الوسط إلى الوجه | من الوسط إلى الوجه | نصف قطرها | |
| (بوصات) | (بوصات) | (بوصات) | (بوصات) | (بوصات) | (بوصات) | |||
| نصف | 21.3 | 0.84 | 2 | 17/8 | واحد ونصف | | 5/8 | |
| 2 | 60.3 | 2.375 | 6 | 4 3/16 | 3 | 2 | 1 3/8 | 4 |
| 2 1/2 | 73 | 2.875 | سبعة ونصف | 5 3/16 | 3 3/4 | 2 1/2 | 1 3/4 | 5 |
| 3/4 | 26.7 | 1.05 | 2 1/4 | 11/16 | 11/8 | | 7/16 | |
| 1 | 33.4 | 1.315 | 3 | 2 3/16 | واحد ونصف | 1 | 7/8 | |
| 1 1/4 | 42.2 | 1.66 | 3 3/4 | 2 3/4 | 17/8 | 1 1/4 | 1 | |
| واحد ونصف | 48.3 | 1.9 | أربعة ونصف | 3 1/4 | 2 1/4 | واحد ونصف | 11/8 | 3 |
| 3 | 88.9 | 3.5 | 9 | 6 1/4 | أربعة ونصف | 3 | 2 | 6 |
| 8 | 219.1 | 8.625 | 24 | 16 5/16 | 12 | 8 | 5 | 12 |
| 10 | 273.1 | 10.75 | 30 | 20 3/8 | 15 | 10 | 6 1/4 | 15 |
| ثلاثة ونصف | 101.6 | 4 | عشرة ونصف | 7 1/4 | 5 1/4 | ثلاثة ونصف | 2 1/4 | 7 |
| 4 | 114.3 | 4.5 | 12 | 8 1/4 | 6 | 4 | 2 1/2 | 8 |
| 5 | 141.3 | 5.563 | 15 | 10 5/16 | سبعة ونصف | 5 | 3 1/8 | 10 |
| 6 | 168.3 | 6.625 | 18 | 12 5/16 | 9 | 6 | 3 3/4 | 12 |
| 12 | 323.9 | 12.75 | 36 | 24 3/8 | 18 | 12 | سبعة ونصف | 18 |
تطبيق أدوات الأنبوب A234 WP9
