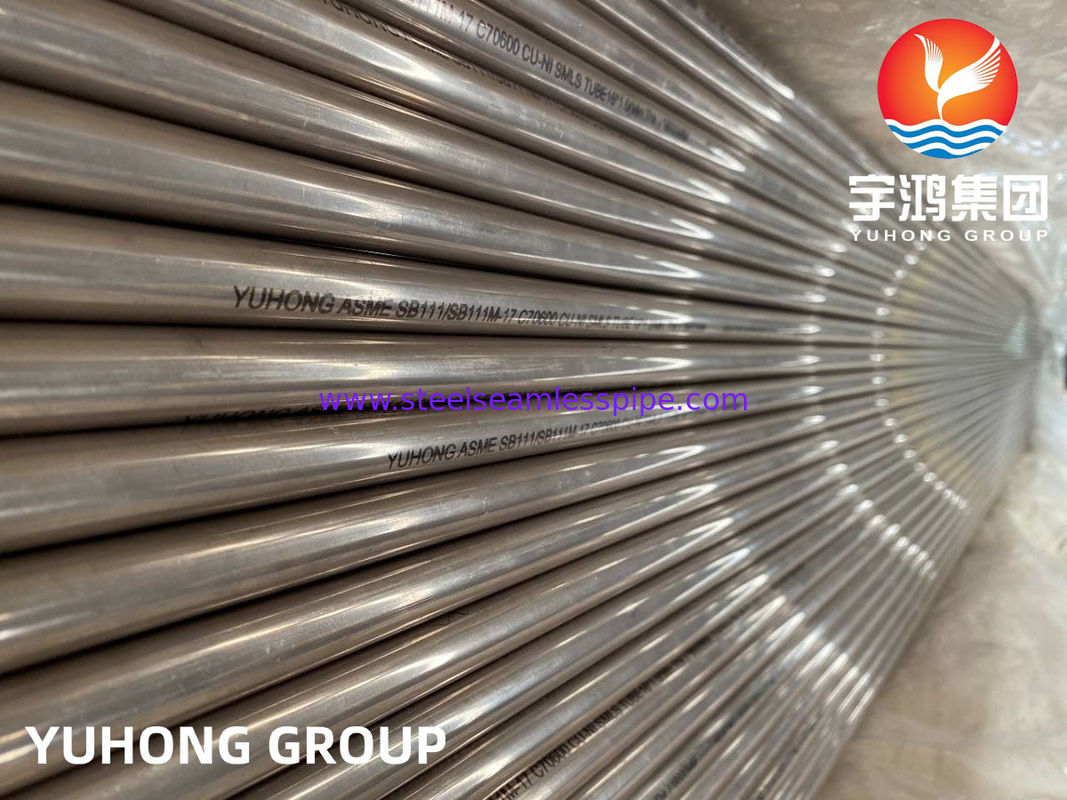

أنبوب غير منسجم من سبيكة النحاس ASME B111 CuNi 90/10 C70600 15mm 25mm 50mm معالجة المياه

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG HOLDING GROUP
إصدار الشهادات:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
رقم الموديل:	C44300 ، C68700 ، C70600 ، C71500

شروط الدفع والشحن:

الحد الأدنى لكمية:	100 كلغ
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حزمة صندوق خشبي
وقت التسليم:	15-20 يوما
شروط الدفع:	L/C، T/T
القدرة على العرض:	حسب طلب الزبون

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (277)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (269)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (128)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (27)

أنبوب الإبرة (86)

أنبوب الزعنفة (596)

مبادلة الحرارة (10)

أنبوب مبادل حراري (419)

حزمة أنابيب المبادل الحراري (37)

ورقة أنابيب المبادل الحراري (117)

يربك المبادل الحراري (35)

مكيف الهواء (7)

ضغط الأوعية (2)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (57)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (113)

نيكل سبيكة أنبوب (258)

أنبوب سبائك النيكل (75)

أنبوب سبائك النحاس (210)

أنبوب سبائك الصلب (173)

أنبوب التيتانيوم (9)

أنبوب صلب صلب (153)

أنبوب المرجل (138)

تركيب الصلب (784)

شفة الصلب (574)

آحرون (384)

مفصلة وصف المنتج

المواد:	C44300 ، C68700 ، C70600 ، C71500	معيار:	ASTM B111 ، ASTM B88 ، ASTM B288 ، ASTM B688
نوع المنتجات:	أنبوب غير ملحوم ، أنبوب ملحوم ، تركيبات نحاسية ، أنبوب زعنفة نحاسية	TPI:	BV ، SGS ، IEI ، MOODY ، ....
حزمة:	صندوق خشبي / صندوق حديد /
إبراز:	أنبوب سبيكة النحاس المبرد للهواء,C70600 الأنبوب الخالي من اللحام النحاسي,الأنابيب الخالية من الخياطة من سبيكة النحاس 15 ملم , C70600 Copper Alloy Seamless Tube , 15mm Copper Alloy Seamless Tube

سبائك النحاس أنبوب غير ملحوم ASME B111 CuNi 90/10 C70600 15 مللي متر 25 مللي متر 50 مللي متر معالجة المياه مبرد الهواء سخان

ASTM B-111-89a / ASME SB-111-89a

أنابيب وحلقات مكثفة غير ملحومة من النحاس وسبائك النحاس

1 نطاق

1.1 تغطي هذه المواصفة الأنبوب غير الملحوم ومخزون الطويق من النحاس وسبائك النحاس المختلفة التي يصل حجمها إلى 31/8 بوصة، شاملة، بالقطر، للاستخدام في المكثفات السطحية، والمبخرات، والمبادلات الحرارية.عادة ما تكون الأنابيب المخصصة لهذا التطبيق مصنوعة من النحاس أو سبائك النحاس التالية:

النحاس أو سبائك النحاس	الاستخدام السابق	نوع المعدن
رقم الأمم المتحدة	التعيين	نوع المعدن
C10200	ل	خالي من الأكسجين دون مزيلات الأكسدة المتبقية
C12000	منع فقدان البيانات	مفسفور، منخفض الفوسفور المتبقي
C12200	دي إتش بي	الفسفور، نسبة عالية من الفوسفور المتبقي
C14200	إدارة حماية البيانات	الفوسفور، الزرنيخ
C19200	-	فوفورزيد 1% حديد
C23000	-	النحاس الأحمر
C28000	-	مونتز ميتال
C44300	-	أدميرالتي ميتالز، ب، ج، د
C44400	-	-
C44500	-	-
C60800	-	برونز الألومنيوم
C68700	-	نحاس ألومنيوم، ب
C70400	-	95-5 النحاس والنيكل
C70600	-	90-10 النحاس والنيكل
C71000	-	80-20 النحاس والنيكل
C71500	-	70-30 النحاس والنيكل
C71640	-	النحاس – النيكل – الحديد – المنغنيز
C72200	-	-

1.2 تحذير - يشكل الزئبق خطرًا صحيًا واضحًا عند الاستخدام والتخلص منه (انظر 12.1.)

سبائك النحاس UNS رقم.	النحاس بالإضافة إلى العناصر المسماة % كحد أدنى.
C60800	99.5
C70400	99.5
C70600	99.5
C71000	99.5
C71500	99.5
C71640	99.5
C72200	99.8

بالنسبة لسبائك النحاس التي يتم فيها تحديد الزنك على أنه الباقي.ويمكن اعتبار النحاس أو الزنك بمثابة الفرق

بين مجموع كل العناصر التي تم تحليلها و 100%

الجدول 1: المتطلبات الكيميائية

تعبير، ٪
النحاس أو سبائك النحاس رقم UNS.	النحاس أ	القصدير	الألومنيوم	النيكل، بما في ذلك الكوبالت	الرصاص، كحد أقصى	حديد	الزنك	مانجنيز	الزرنيخ	الأنتيمون	الفوسفور	كرو ميوم	عناصر أخرى مسماة
C10200	99.95 دقيقة	-	-	-	-	-	-	-	-	-	-	-	-
C12000	99.90 دقيقة	-	-	-	-	-	-	-	-	-	0.004-0.012	-	-
C12200	99.9 دقيقة	-	-	-	-	-	-	-	-	-	0.015-0.040	-	-
C14200	99.40 دقيقة	-	-	-	-	-	-	-	0.15-0.50	-	0.015-0.040	-	-
C19200	98.7 دقيقة	-	-	-	-	0.8-1.2	-	-	0.15-0.50	-	0.01-0.04	-	-
C23000	84.0-86.0	-	-	-	0.05	0.05 كحد أقصى	remalnder	-	-	-	-	-	-
C28000	59.0-63.0	-	-	-	0.30	0.07 كحد أقصى	بقية	-	-	-	-	-	-
C44300	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	0.02-0.06	-	-	-	-
C44400	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	-	0.02-0.10	-	-	-
C44500	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	-	-	0.02-0.10	-	-
C60800	بقية	-	5.0-6.5	-	0.10	0.10 كحد أقصى	-	-	0.02-0.35	-	-	-	-
C68700	76.0-79.0	-	1.8-2.5	-	0.07	0.06 كحد أقصى	بقية	-	0.02-0.10	-	-	-	-
C70400	بقية	-		4.8-6.2	0.05	1.3-1.7	1.0 ماكس	0.30-0.8	-	-	-	-	-
C70600	بقية	-		9.0-11.0	0.05^ب	1.0-1.8	1.0 ماكس^ب	1.0 ماكس	-	-	^ب	-	^ب
C71000	بقية	-		19.0-23.0	0.05^ب	0.50-1.0	1.0 ماكس^ب	1.0 ماكس	-	-	^ب	-	^ب
C71500	بقية	-		29.0-33.0	0.05^ب	0.40-1.0	1.0 ماكس^ب	1.0 ماكس	-	-	^ب	-	^ب
C71640	بقية	-		29.0-32.0	0.05^ب	1.7-2.3	1.0 ماكس^ب	1.5-2.5	-	-	^ب	-	^ب
C72200	بقية	-		15.0-18.0	0.05^ب	0.50-1.0	1.0 ماكس^ب	1.0 ماكس	-	-	^ب	0.30 -0.70	^ب

^أالنحاس (بما في ذلك الفضة)،
^بعندما يكون المنتج مخصصًا لتطبيقات اللحام اللاحقة، ويحدده المشتري، يجب أن يكون الزنك بنسبة 0.50% كحد أقصى،
الرصاص 0.02% كحد أقصى، الفوسفور 0.02% كحد أقصى، الكبريت 0.02% كحد أقصى، والكربون 0.05% كحد أقصى.
عند تحليل كافة العناصر الواردة في الجدول رقم (1) يكون مجموعها كما هو موضح في الجدول التالي.

سبائك النحاس UNS رقم.	النحاس بالإضافة إلى العناصر المسماة.% الحد الأدنى
C23000	99.8
C28000	99.7
C44300	99.6
C44400	99.6
C44500	99.6
C68700	99.5

الجدول 2 متطلبات الشد

النحاس أو سبائك النحاس رقم UNS.	تعيين المزاج		قوة الشد دقيقة كسي^أ	قوة العائد^بدقيقة كسي^أ	استطالة في 2 بوصة، الحد الأدنى٪
النحاس أو سبائك النحاس رقم UNS.	معيار	سابق	قوة الشد دقيقة كسي^أ	قوة العائد^بدقيقة كسي^أ	استطالة في 2 بوصة، الحد الأدنى٪
C10200، C12000، C12200، C14200	ح55	مرسومة بالضوء	36	30	...
C10200، C12000، C12200، C14200	ح80	مرسومة بصعوبة	45	40	...
C19200	061	صلب	38	12	...
C23000	061	صلب	40	12	...
C28000	061	صلب	50	20	...
C44300، C44400، C44500	061	صلب	45	15	...
C60800	061	صلب	50	19	...
C68700	061	صلب	50	18	...
C70400	061	صلب	38	12	...
C70400	ح55	مرسومة بالضوء	40	30	...
C70600	061	صلب	40	15	...
C70600	ح55	مرسومة بالضوء	45	35	...
C71000	061	صلب	45	16	...
C71500	061	صلب	52	18	...
C71500	-	-	-	-	-
سمك الجدار يصل إلى 0.048 بوصة، بما في ذلك	HR50	مرسومة، وتخفيف التوتر	72	50	12
سمك الجدار أكثر من 0.048 بوصة.	HR50	مرسومة، وتخفيف التوتر	72	50	15
C71640	061	صلب	63	25	...
C71640	HR50	مرسومة، وتخفيف التوتر	81	58	...
C72200	061	صلب	45	16	...
C72200	ح55	مرسومة بالضوء	50	30	...

الجدول 3: متطلبات التوسع

تعيين المزاج		النحاس أو سبائك النحاس رقم UNS.	توسيع القطر الخارجي Tbue، بالنسبة المئوية للقطر الخارجي الأصلي
معيار	سابق	النحاس أو سبائك النحاس رقم UNS.
061	صلب	C19200	30
		C23000	20
		C28000	15
		C44300، C44400، C44500	20
		C60800	20
		C68700	20
		C70400	30
		C70600	30
		C71000	30
		C71500	30
		C71640	30
		C72200	30
ح55	مرسومة بالضوء	C10200، C12000، C12200	20
		C14200	20
		C70400	20
		C70600	20
		C72200	20
HR50	مرسومة، وتخفيف التوتر	C71500	20
HR50	مرسومة بصعوبة، نهاية صلب	C10200، C12000، C14200	30

الجدول 4 عمق الشق

سمك جدار الأنبوب (مم)	القطر الخارجي للأنبوب، بوصة.
سمك جدار الأنبوب (مم)	أكثر من ¼ إلى ¾، بما في ذلك	أكثر من ¾ إلى 1 ¼، بما في ذلك	أكثر من 1¼ إلى 3⅓، بما في ذلك.
أكثر من 0.017-0.032	0.005	0.006	0.007
0.032-0.049، بما في ذلك	0.006	0.006	0.0075
0.049-0.083، بما في ذلك	0.007	0.0075	0.008
0.083-0.109، بما في ذلك	0.0075	0.0085	0.0095
0.109-0.120، بما في ذلك	0.009	0.009	0.011

الجدول 5 قطر الثقوب المحفورة

القطر الخارجي للأنبوب، بوصة.	قطر الثقوب المحفورة، في.	رقم الحفر
¼-¾، بما في ذلك	0.025	72
أكثر من ¾-1، بما في ذلك	0.031	68
أكثر من 1-1¼، بما في ذلك	0.036	64
أكثر من 1¼-1½، بما في ذلك	0.042	58
أكثر من 1½-1¾، بما في ذلك	.0046	56
أكثر من 1¾-2، بما في ذلك	0.052	55

الاختبار الهيدروستاتيكي - يجب أن يتحمل كل أنبوب، دون ظهور دليل على التسرب، ضغطًا هيدروستاتيكيًا داخليًا
يكفي لإخضاع المادة لضغط ليفي قدره 7000 رطل لكل بوصة مربعة، تحدده المعادلة التالية للجوف الرقيق
اسطوانات تحت التوتر.لا يلزم اختبار الأنبوب عند ضغط هيدروستاتيكي يزيد عن 1000 رطل لكل بوصة مربعة ما لم يتم تحديد ذلك.

P = 2St/(D-0.8t) حيث:
P = الضغط الهيدروستاتيكي، رطل لكل بوصة مربعة.
t = سمك جدار الأنبوب، بوصة.
د = القطر الخارجي للأنبوب.في و
S = الإجهاد المسموح به للمادة، رطل لكل بوصة مربعة.

الجدول 6 تفاوتات القطر

القطر الخارجي، في	سمك الجدار، في.
	0.020^أ 0.022 0.025 0.028	0.032	0.035	0.042	0.049 وأكثر
	التسامح القطر، زائد وناقص، في.
ما يصل إلى 0.500، بما في ذلك	0.003	0.0025	0.0025	0.0025	0.0025
أكثر من 0.500-0.740، بما في ذلك	0.0040	0.004	0.004	0.0035	0.003
أكثر من 0.500-7.40، بما في ذلك	0.0060	0.006	0.005	0.0045	0.004
أكثر من 0.740-1.000، بما في ذلك	...	0.009	0.008	0.006	0.045
أكثر من 1.250-1.375، بما في ذلك	...	...	...	0.008	0.005
أكثر من 1.375-2.000، بما في ذلك	...	...	...	...	0.006

^{تنطبق التفاوتات المسموح بها في هذا العمود على درجات الحرارة المسحوبة والمرسومة فقط.
يجب أن تكون التفاوتات المسموح بها في درجات الحرارة الملدنة على النحو المتفق عليه بين الشركة المصنعة والمشتري.}

الجدول 7: تفاوتات سماكة الجدار، زائد وناقص في.

سمك الجدار، في.	القطر الخارجي، في.
سمك الجدار، في.	أكثر من ⅛ إلى ⅝، بما في ذلك	أكثر من ⅝ إلى 1، بما في ذلك	أكثر من 1 إلى 2، بما في ذلك
0.020، بما في ذلك 0.032	0.003	0.003	...
0.032، بما في ذلك 0.035	0.003	0.003	0.004
0.035، بما في ذلك 0.058	0.004	0.0045	0.0045
0.058، بما في ذلك 0.083	0.0045	0.005	0.005
0.083، بما في ذلك 0.120	0.005	0.0065	0.0065
0.120، بما في ذلك 0.134	0.007	0.007	0.0075

الجدول 8 التفاوتات الطولية

الطول المحدد، قدم	التسامح، كل زائد، في.
ما يصل الى 15	3/32
أكثر من 15-20، بما في ذلك	1/8
أكثر من 20-30، بما في ذلك	5/32
أكثر من 30-60، بما في ذلك	3/8
أكثر من 60-100، بما في ذلك^أ	1/2

^أأنابيب المكثف التي يزيد طولها عن 100 قدم ليست مطلوبة حاليًا.سيتم تطوير قيم التسامح للأطوال
كما تملي التجربة.قيم التسامح للأطوال في سمك الجدار 0.020، بما في ذلك.إلى 0.032 يكون على النحو المتفق عليه
بين الشركة المصنعة أو المورد والمشتري.

أنبوب.القطر الخارجي، في	تسامح
ما يصل إلى ⅝، بما في ذلك	0.010 بوصة
أكثر من ⅝	0.016 بوصة/بوصةمن القطر

يجب أن تكون الخصائص والتركيبات الكيميائية المذكورة في هذه المواصفات، في حالة الخلاف،
يتم تحديدها وفقًا لطرق ASTM التالية:

امتحان	تعيين ASTM
تحليل كيميائي	ب 170^أ،E53،E54،E62،E75،E478
حجم الحبوب	إي112
التوسيع (اختبار الدبوس)	ب153
نترات الزئبق	ب154
توتر	ه8
اختبار غير تدميري	E243

^أالإشارة إلى المواصفة B170 هي للطرق الكيميائية المقترحة في ملحقها.
عندما قامت لجنة E-1 باختبار ونشر طرق لفحص الشوائب ذات المستوى المنخفض في النحاس.
سيتم إلغاء ملحق المواصفات B170.

الملاحق (معلومات غير رسمية)

X1.كثافة النحاس وسبائك النحاس

X1.1 ترد كثافات السبائك التي تغطيها هذه المواصفات في الجدول X1.1.

الجدول X1.1 الكثافة

النحاس أو سبائك النحاس رقم UNS.	الكثافة، رطل.بوصة³
C10100، C10200، C10300، C10800، C12000، C12200، C14200	0.323
C19200	0.320
C23000	0.316
C28000	0.303
C44300، C44400، C44500	0.308
C60800	0.295
C61300، C61400	0.285
C68700	0.301
C70400	0.323
C70600	0.323
C71000	0.323
C71500	0.323
C71640	0.323
C72200	0.323
