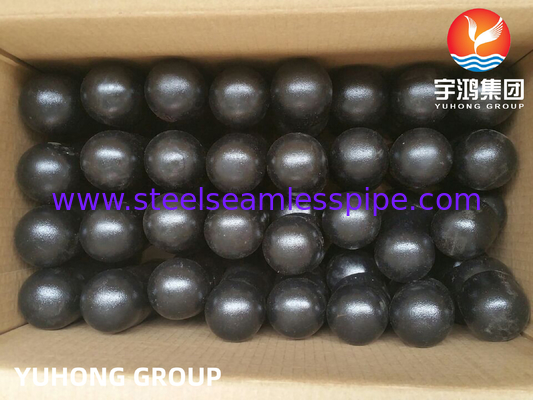

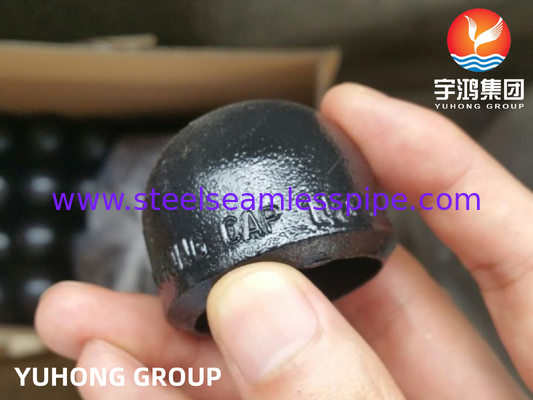

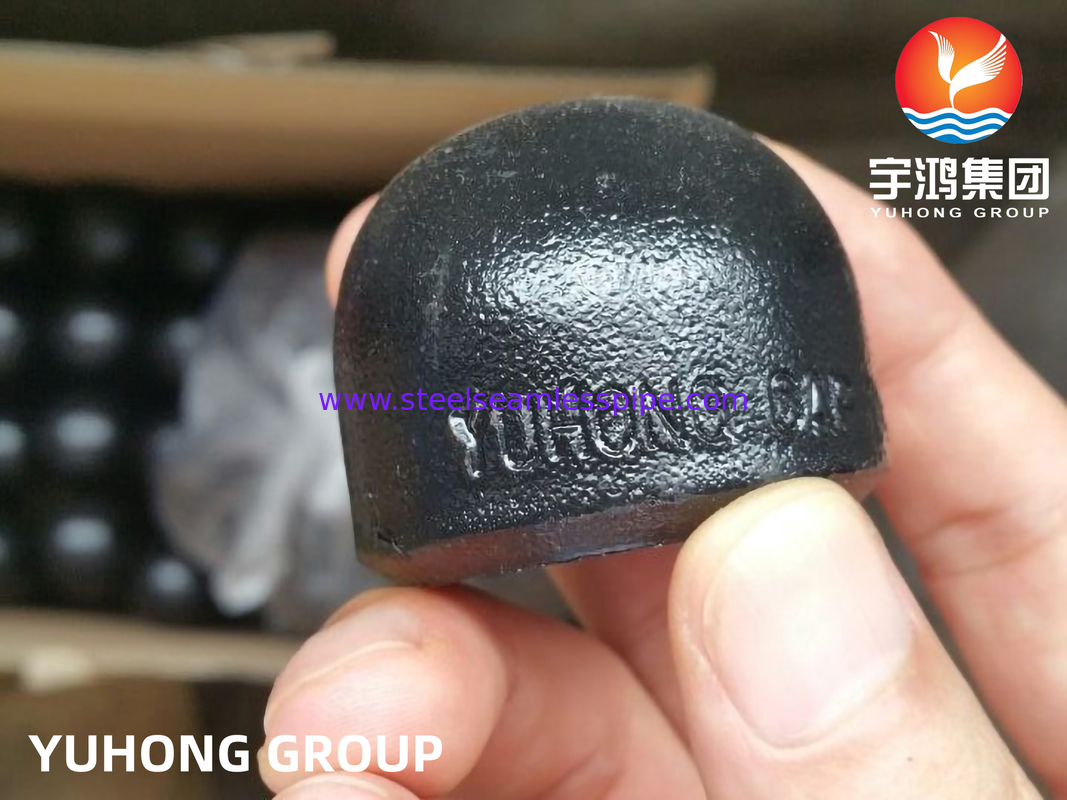

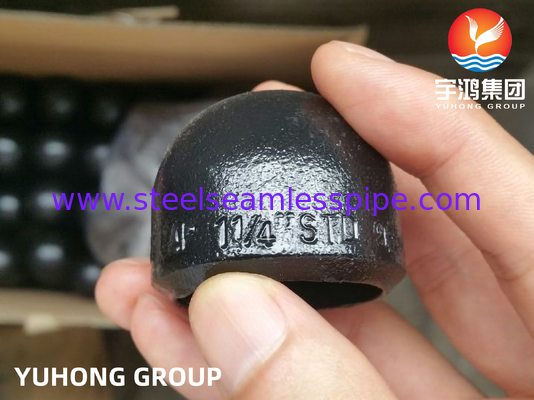

ASTM A234 WPB غطاء نهاية غطاء الأنبوب الكربوني الفولاذ Buttweld

لمحة عامة:

غطاء نهاية WPB هو عنصر حاسم في أنظمة الأنابيب والأنابيب المختلفة ، مصممة لإغلاق نهايات أو نهايات الأنابيب أو الأنابيب. عادة ما تكون مصنوعة من مواد مثل البلاستيك والمعدن ،أو مركب، وظيفتها الرئيسية هي منع دخول الملوثات أو السوائل أو الغازات ، وضمان سلامة النظام.

من حيث التصميم ، يحتوي على تناسب ضيق ، مما يسمح بالتثبيت السلس. بعض القبعات النهائية لديها ميزات إضافية مثل القواقع أو الخيوط لتعزيز الأمان والاستقرار.غالبًا ما يعتمد اختيار المواد على بيئة التطبيق، المواد المآكلة، أو درجات الحرارة القصوى.

تطبيقات WPB End Caps منتشرة على نطاق واسع ، بدءًا من أنظمة السباكة و HVAC إلى الآلات الصناعية ومكونات السيارات.تساعد هذه الأغطية النهائية على الحفاظ على كفاءة النظام وسلامته من خلال تقليل التسربات وحماية المكونات الداخلية من العناصر الخارجية.

وعلاوة على ذلك، فهي متوفرة في أحجام وأشكال مختلفة لاستيعاب مختلف أقطار الأنابيب ومواصفات، مما يجعلها متعددة الاستخدامات للعديد من المنشآت.يمكن عادة إزالة هذه الأغطية النهائية واستبدالها بسهولةتسهل إصلاحات أو تعديلات النظام دون وقت توقف كبير.

المواصفات:



المعيار	أيه إس تي إم إيه 234/أيه إس إم إيه SA234
المواد	WPB
النوع	غطاء مؤخرة السيارة
الاتصال	الحوائط
الحجم	1/2"-48" ((DN15-DN1200) أو حجم مخصص
سمك	SCH10S-XXS ((2-60mm)
السطح	الرسم الأسود
التعبئة	علبة الخشب المقاوم للطاقة / منصة التسلسيل



التركيب الكيميائي:



الدرجة	ج	م	(ب)	S	نعم	سي سي	(مو)	نـي	كيو	غيرها
WPB	0.03 على الأكثر	0.29-106	0.05 على الأكثر	0.058 أقصى	0.10 دقيقة	0.40 على الأكثر	0.15 على الأكثر	0.40 على الأكثر	0.40 على الأكثر	فاناديوم 008



الخصائص الميكانيكية:



الدرجة	قوة العائد، دقيقة، ksi [MPa]	قوة الشد، دقيقة ksi [MPa]	الطول %
WPB	35 ((240)	60 ((415)	22



مقاس لـ BW Cap:



الحجم الاسمي		قطر خارج في بيفل (ملم)	الطول (ملم)		الحد من سمك الجدار للطول E (ملم)
DN	الـ NPS	مفرط	E	E1
15	نصف	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	واحد ونصف	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	ثلاثة ونصف	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	....	....
700	28	711.0	267	....	....
750	30	762.0	267	....	....
800	32	813.0	267	....	....
850	34	864.0	267	....	....
900	36	914.0	267	....	....
950	38	965.0	305	....	....
1000	40	1016.0	305	....	....
1050	42	1067.0	305	....	....
1100	44	1118.0	343	....	....
1150	46	1168.0	343	....	....
1200	48	1219.0	343	....	....
الملاحظة العامة: يجب أن يكون شكل هذه الأغطية بيضاويًا ويجب أن يتوافق مع المتطلبات الواردة في قانون ASME للكبائن وأوعية الضغط. ملاحظات: (1) الطول E ينطبق على السُمك الذي لا يتجاوز الذي ورد في العمود (2) الطول E1ينطبق على سمك أكبر مما هو مذكور في العمود: سمك الحائط الحدودي للطول، E for NPS 24 and smaller.1يجب أن يكون بموجب اتفاق بين المصنع والمشتري.
