| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | ASTM B366 إنكونيل 625 غطاء نهاية |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الخشب الرقائقي / البليت |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 طن شهريا |
| المعيار: | ASTM B366 / ASME SB366 | المواد: | إنكونيل 625؛ أونس N06625؛ الدين 2.4856 |
|---|---|---|---|
| النوع: | نهاية كاب | الاتصال: | اللحام |
| الحجم: | 1/2 "-48" (DN15-DN1200) أو حجم مخصص | السماكة: | SCH10S-XXS (2-60 مم) |
| السطح: | نسف الرمل | التعبئة: | حالة الخشب الرقائقي / البليت |
| إبراز: | N06625 قمة سبيكة النيكل,غطاء التيار النيكل Buttweld,Nickel Alloy Buttweld Cap |
||
نظرة عامة:

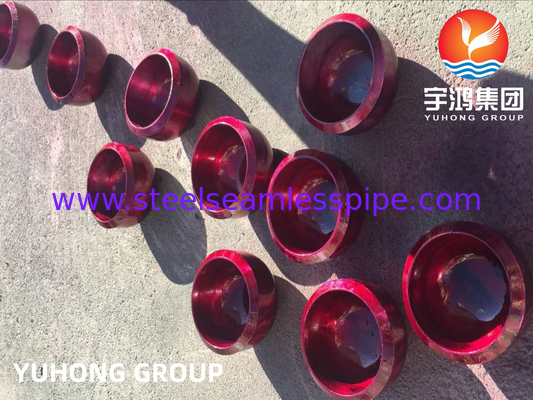

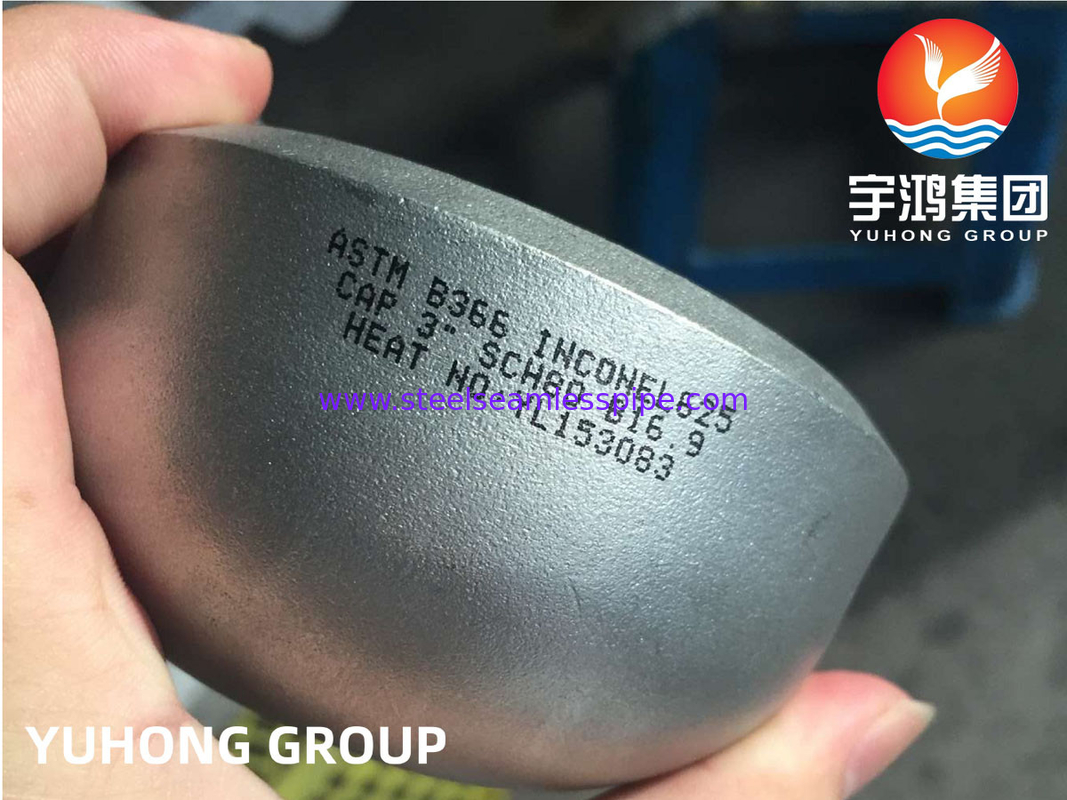

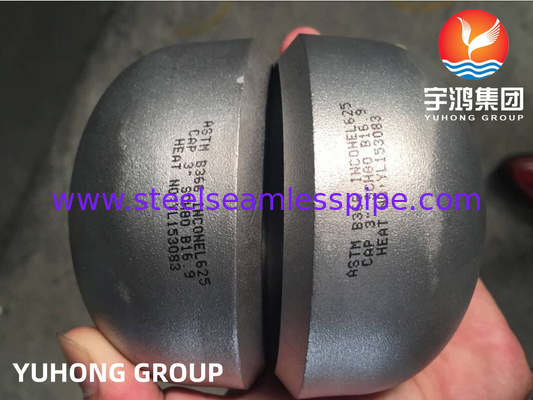

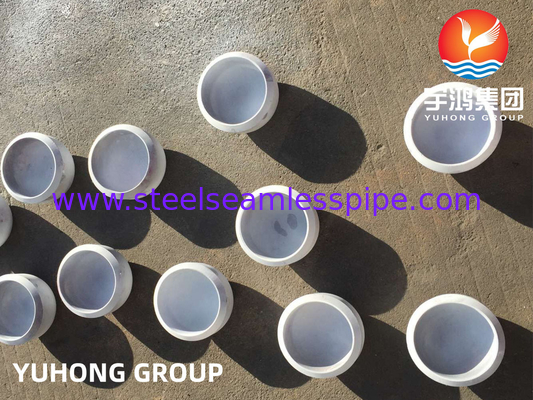

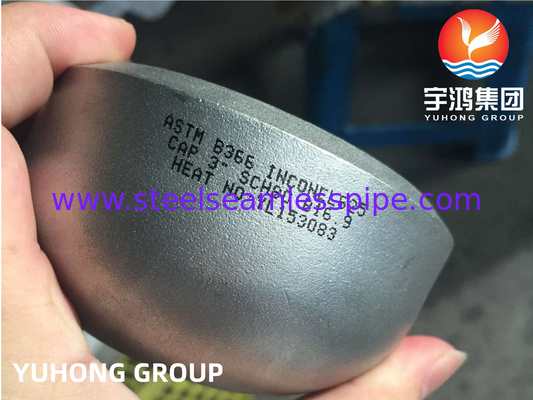

غطاء إنكونل 625 هو عدادات أنابيب تستخدم لتغطية نهاية الأنابيب.إنكونل 625 هو سبيكة النيكل-الكروم-الموليبدينوم عالية الأداء التي توفر مقاومة ممتازة للتآكل في مجموعة واسعة من البيئات التآكليةإنه مفيد بشكل خاص في التطبيقات التي تتطلب فيها قوة عالية ومقاومة لكل من الأحماض المأكسة والمتخفضة.عادة ما يتم لحام الغطاء على نهاية الأنابيب لتوفير ختم دائم يمنع التسريبات أو الملوثات من دخول الأنابيبيتم استخدام القبعات غير المكونة 625 عادة في الصناعات مثل المعالجة الكيميائية والطيران والفضاء والهندسة البحرية.
المواصفات:
| المعيار | ASTM B366/ASME SB366 |
| المواد | INCONEL 625/UNS N06625/DIN 2.4856 |
| النوع | غطاء مؤخرة السيارة |
| الاتصال | الحوائط |
| الحجم | 1/2"-48" ((DN15-DN1200) أو حجم مخصص |
| سمك | SCH10S-XXS ((2-60mm) |
| السطح | تنفير الرمل |
| التعبئة | علبة الخشب المقاوم للطاقة / منصة التسلسيل |
التركيب الكيميائي:
| الدرجة | الأمم المتحدة | ج | م | نعم | (ب) | S | سي سي | Nb+Ta | (مو) | في | ال | (تاي) | نـي |
| إنكونيل 625 | N06625 | 0.10 على الأكثر | 0.50 على الأكثر | 0.50 على الأكثر | 0.015 على الأكثر | 0.015 على الأكثر | 20.0-23.0 | 3.15-415 | 8.0-100 | 5.0 على الأكثر | 0.40 على الأكثر | 0.40 على الأكثر | 58.0 دقيقة |
الخصائص الميكانيكية:
| الدرجة | الأمم المتحدة | الحالة |
قوة الغلة الدقيقة، ksi [MPa] |
قوة الشد الدقيقة، ksi [MPa] |
الطول % |
| إنكونيل 625 | N06625 | الدرجة 1 (المحترقة) | 60 ((414) | 120 ((827) | 30 |
| الدرجة 2 (الحل المعالج) | 40 ((276) | 100 ((690) | 30 |
مقاس لـ BW Cap:
 |
|||||
| الحجم الاسمي |
قطر خارج في بيفل (ملم) |
الطول (ملم) |
الحد من سمك الجدار للطول E (ملم) |
||
| DN | الـ NPS | مفرط | E | E1 | |
| 15 | نصف | 21.3 | 25 | 25 | 4.57 |
| 20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
| 25 | 1 | 33.4 | 38 | 38 | 4.57 |
| 32 | 1 1/4 | 42.2 | 38 | 38 | 4.83 |
| 40 | واحد ونصف | 48.3 | 38 | 38 | 5.08 |
| 50 | 2 | 60.3 | 38 | 44 | 5.59 |
| 65 | 2 1/2 | 73.0 | 38 | 51 | 7.11 |
| 80 | 3 | 88.9 | 51 | 64 | 7.62 |
| 90 | ثلاثة ونصف | 101.6 | 64 | 76 | 8.13 |
| 100 | 4 | 114.3 | 64 | 76 | 8.64 |
| 125 | 5 | 141.3 | 76 | 89 | 9.65 |
| 150 | 6 | 168.3 | 89 | 102 | 10.92 |
| 200 | 8 | 219.1 | 102 | 127 | 12.7 |
| 250 | 10 | 273.0 | 127 | 152 | 12.7 |
| 300 | 12 | 323.8 | 152 | 178 | 12.7 |
| 350 | 14 | 355.6 | 165 | 191 | 12.7 |
| 400 | 16 | 406.4 | 178 | 203 | 12.7 |
| 450 | 18 | 457.0 | 203 | 229 | 12.7 |
| 500 | 20 | 508.0 | 229 | 254 | 12.7 |
| 550 | 22 | 559.0 | 254 | 254 | 12.7 |
| 600 | 24 | 610.0 | 267 | 305 | 12.7 |
| 650 | 26 | 660.0 | 267 | .... | .... |
| 700 | 28 | 711.0 | 267 | .... | .... |
| 750 | 30 | 762.0 | 267 | .... | .... |
| 800 | 32 | 813.0 | 267 | .... | .... |
| 850 | 34 | 864.0 | 267 | .... | .... |
| 900 | 36 | 914.0 | 267 | .... | .... |
| 950 | 38 | 965.0 | 305 | .... | .... |
| 1000 | 40 | 1016.0 | 305 | .... | .... |
| 1050 | 42 | 1067.0 | 305 | .... | .... |
| 1100 | 44 | 1118.0 | 343 | .... | .... |
| 1150 | 46 | 1168.0 | 343 | .... | .... |
| 1200 | 48 | 1219.0 | 343 | .... | .... |
| الملاحظة العامة: يجب أن يكون شكل هذه الأغطية بيضاويًا ويجب أن يتوافق مع المتطلبات الواردة في قانون ASME للكبائن وأوعية الضغط. ملاحظات: (1) الطول E ينطبق على السُمك الذي لا يتجاوز الذي ورد في العمود (2) الطول E1ينطبق على سمك أكبر مما هو مذكور في العمود: سمك الحائط الحدودي للطول، E for NPS 24 and smaller.1يجب أن يكون بموجب اتفاق بين المصنع والمشتري. |
|||||
التطبيق:
1صناعات النفط والغاز: يمكن استخدام أغطية Inconel 625 لمعدات رؤوس آبار النفط والغاز ومكونات الحفر ومبادلات الحرارة.
2صناعة المعالجة الكيميائية: يمكن استخدام أغطية Inconel 625 في معدات المعالجة مثل المفاعلات وأعمدة التقطير وأوعية الضغط.
3صناعة الطيران والفضاء: يمكن استخدام أغطية Inconel 625 في محركات الطائرات والصواريخ ، وكذلك في أنظمة العادم.
4صناعة الهندسة البحرية: يمكن استخدام أقفال Inconel 625 في بناء السفن ، وخاصة في أنابيب مياه البحر ومبادلات الحرارة وغيرها من التطبيقات البحرية.
