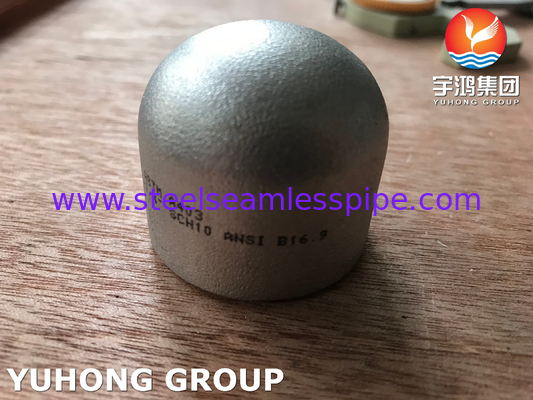

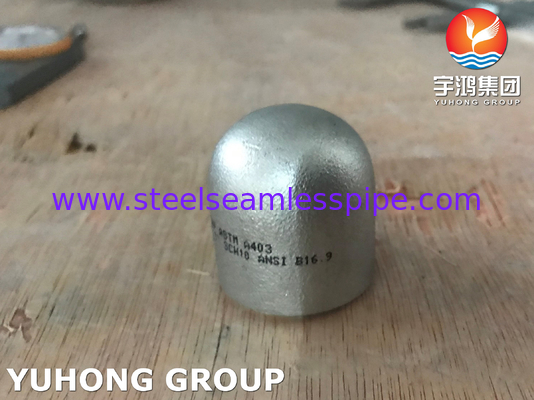

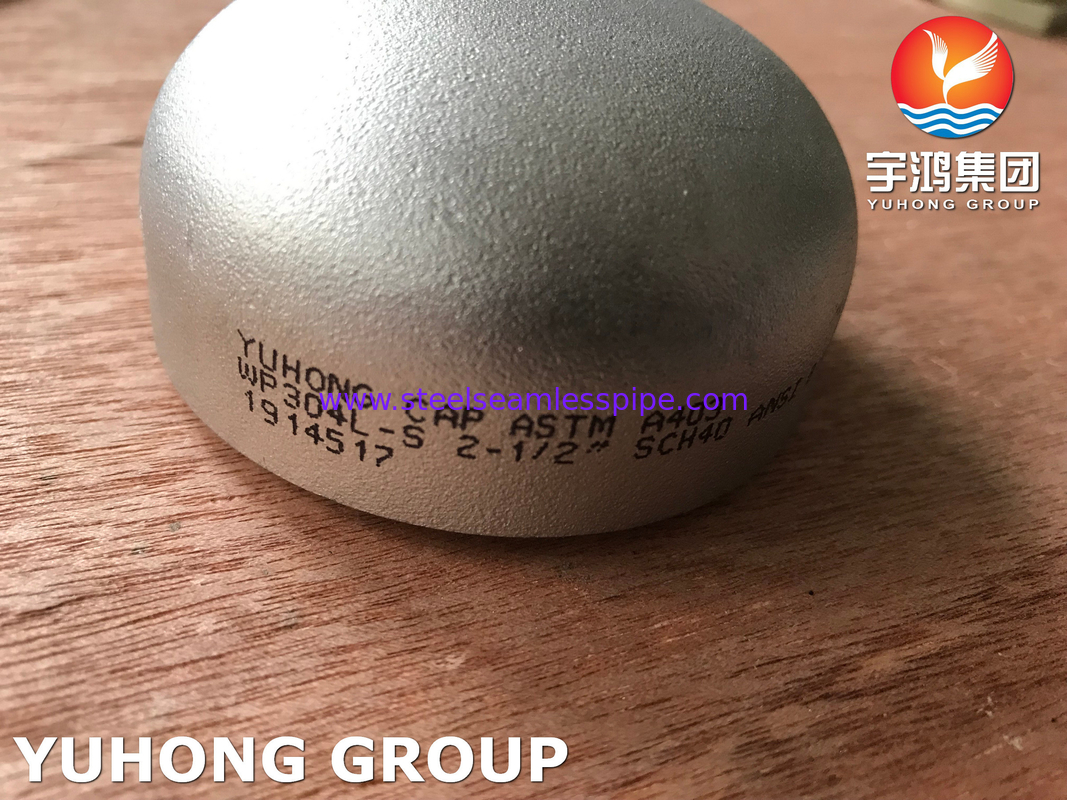

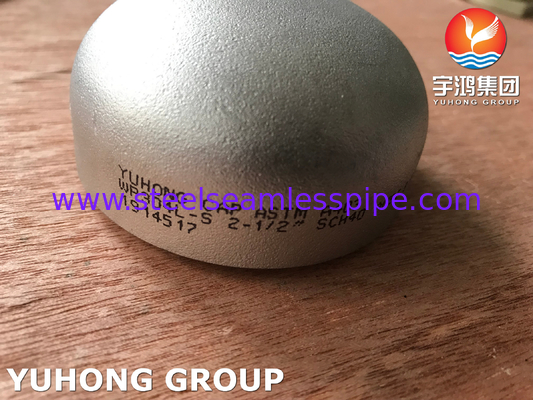

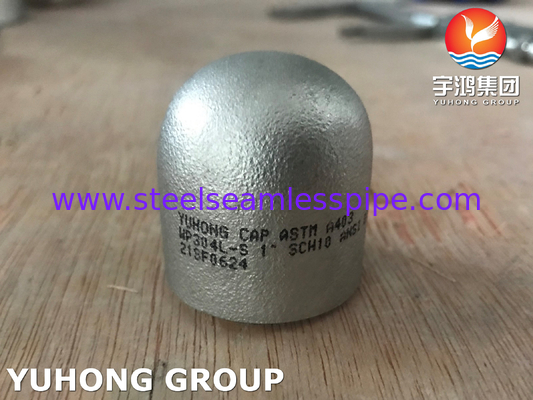

ASTM A403 WP304L 1.4307 علبة الصلب المقاوم للصدأ

لمحة عامة:

أغطية نهاية WP304L هي مكونات حاسمة تستخدم في أنظمة الأنابيب المختلفة ، وخاصة في الصناعات التي تكون فيها مقاومة التآكل والمتانة ضرورية. مصنوعة من الصلب المقاوم للصدأ WP304L ،تم تصميم هذه القبعات النهائية لتوفير إغلاق آمن في نهاية الأنابيب، منع هروب السوائل وضمان سلامة الهيكل.

يشير تسمية 304L إلى أن هذا السبائك يحتوي على محتوى أقل من الكربون مقارنة بالصلب المقاوم للصدأ 304 القياسي ،تحسين قابلية لحامها وتقليل خطر هطول الكربيد أثناء الحامهذا يجعل WP304L مناسبة لتطبيقات درجات الحرارة العالية والبيئات المعرضة للمواد المعطرة.

توفر هذه القبعات النهائية مقاومة ممتازة للتأكسيد والتآكل ، مما يجعلها مثالية للاستخدام في المعالجة الكيميائية ، والأغذية والمشروبات ، والأدوية ، والتطبيقات البحرية.المادة أيضا غير مغناطيسية وتظهر قوة جيدة ومرونة، مما يسهم في تنوعه في ظروف مختلفة.

يتم تصنيعها من خلال عمليات مثل العمل الساخن أو البارد، وتأتي هذه القبعات في أحجام مختلفة وسماكة الجدران لاستيعاب احتياجات الأنابيب المختلفة.يمكن استخدامها في كل من الاتصالات المطاطية والمخروط، مما يضمن تناسبًا ضيقًا في سيناريوهات التثبيت المختلفة. بالإضافة إلى ذلك ، تتوافق أغطية نهاية WP304L مع معايير الصناعة ، مما يضمن الجودة والموثوقية.

من حيث الصيانة ، تتطلب هذه الأغطية الحد الأدنى من الرعاية بسبب طبيعتها القوية ، على الرغم من أن الفحوصات المنتظمة يمكن أن تساعد في تحديد أي علامات على التآكل أو التآكل بمرور الوقت.لمدّة عمرهما ومتانتهما لا يقلل من الحاجة إلى الاستبدال المتكرر فحسب بل يساهم أيضاً في الكفاءة والسلامة العامة لنظام الأنابيب.

المواصفات:



المعيار	أيه إس إم إيه 403/أيه إس إم إيه SA403
المواد	WP304L؛ 1.4307
النوع	غطاء مؤخرة السيارة
الاتصال	الحوائط
الحجم	1/2"-48" ((DN15-DN1200) أو حجم مخصص
سمك	SCH10S-XXS ((2-60mm)
السطح	تنفير الرمل
التعبئة	علبة الخشب المقاوم للطاقة / منصة التسلسيل



التركيب الكيميائي:



الدرجة	ج	م	(ب)	S	نعم	نـي	سي سي
WP304L	0.03 على الأكثر	2.0 على الأكثر	0.045 على الأكثر	0.03 على الأكثر	1.00 على الأكثر	8.0-120	18.0-20.0





الخصائص الميكانيكية:



الدرجة	قوة العائد، دقيقة، ksi [MPa]	قوة الشد، دقيقة ksi [MPa]	الطول %
WP304L	25 ((170)	70 ((485)	28



مقاس لـ BW Cap:



الحجم الاسمي		قطر خارج في بيفل (ملم)	الطول (ملم)		الحد من سمك الجدار للطول E (ملم)
DN	الـ NPS	مفرط	E	E1
15	نصف	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	واحد ونصف	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	ثلاثة ونصف	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	....	....
700	28	711.0	267	....	....
750	30	762.0	267	....	....
800	32	813.0	267	....	....
850	34	864.0	267	....	....
900	36	914.0	267	....	....
950	38	965.0	305	....	....
1000	40	1016.0	305	....	....
1050	42	1067.0	305	....	....
1100	44	1118.0	343	....	....
1150	46	1168.0	343	....	....
1200	48	1219.0	343	....	....
الملاحظة العامة: يجب أن يكون شكل هذه الأغطية بيضاويًا ويجب أن يتوافق مع المتطلبات الواردة في قانون ASME للكبائن وأوعية الضغط. ملاحظات: (1) الطول E ينطبق على السُمك الذي لا يتجاوز الذي ورد في العمود (2) الطول E1ينطبق على سمك أكبر مما هو مذكور في العمود: سمك الحائط الحدودي للطول، E for NPS 24 and smaller.1يجب أن يكون بموجب اتفاق بين المصنع والمشتري.



التطبيق:

1أنظمة الأنابيب: تستخدم لإغلاق نهايات الأنابيب في الصناعات الكيميائية والنفطية والغازية ، وضمان السلامة ومنع التسرب.

2معالجة الأغذية: مناسبة لأنظمة معالجة وتجهيز الأغذية، حيث تكون النظافة ومقاومة التآكل أمرًا حاسمًا.

3صناعة الأدوية: تستخدم في عمليات التصنيع حيث النظافة وانخفاض محتوى النيكل أمر ضروري لمنع ردود الفعل التحسسية.

4معدات صناعة البيرة: مثالية لنظم صناعة البيرة، حيث تساعد على الحفاظ على جودة البيرة.

5التطبيقات البحرية: تستخدم في البيئات البحرية بسبب مقاومة تآكل المياه المالحة.

6البناء: التطبيقات في المكونات الهيكلية التي تتطلب المتانة ومقاومة العناصر.
