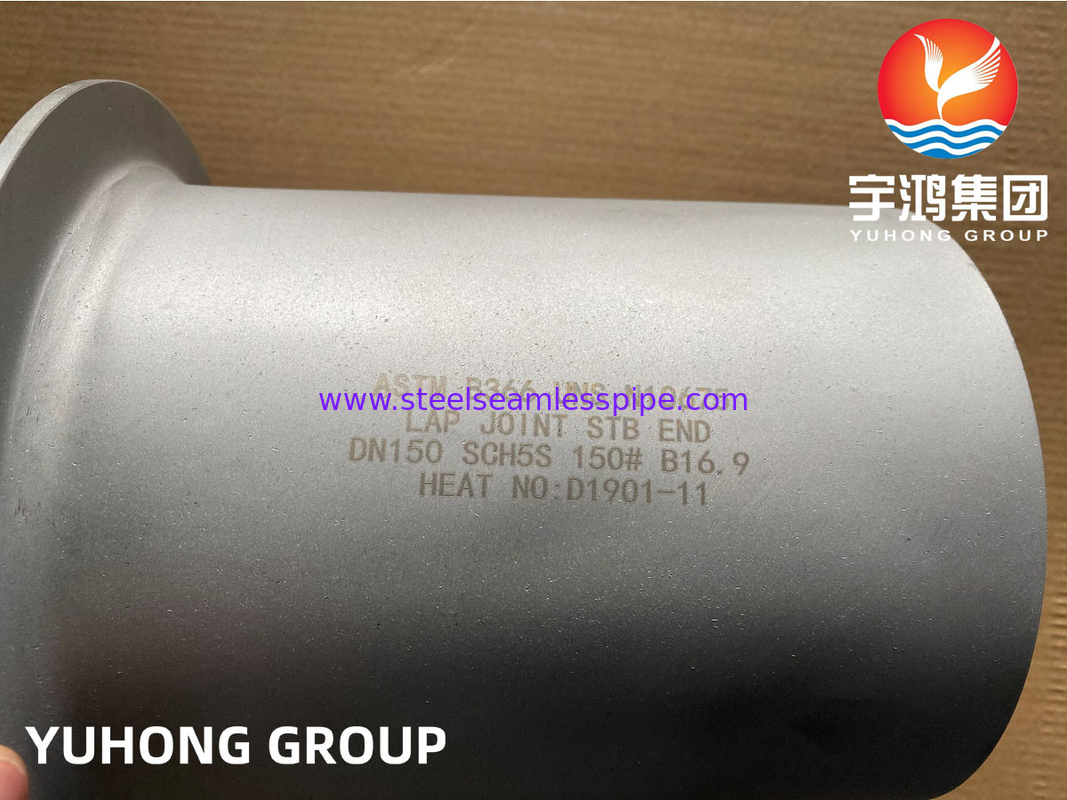

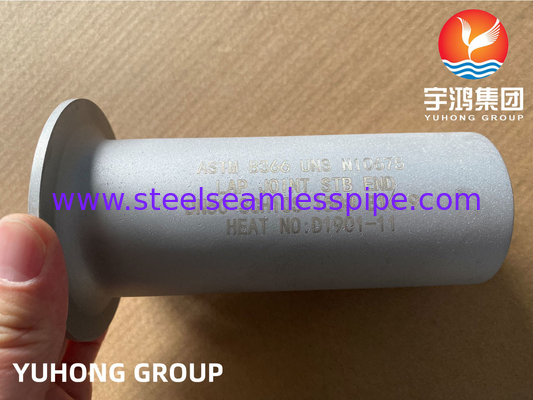

حلق المفاصل القصيرة النهاية Hastelloy B3 سبائك النيكل Buttweld التركيب ASTM B366 UNS N10675

لمحة عامة:

هاستيلوى B3 Lap Joint Stub End هو مكون متخصص مصنوع من هاستيلوى B3سبيكة النيكل الموليبدينوم عالية الأداء المعروفة بمقاومتها الاستثنائية لحمض الهيدروكلوريك في جميع التركيزات والدرجات الحراريةهذا السبائك يظهر أيضا مقاومة ممتازة للجحور، والإجهاد التآكل التشقق، والأكسدة، مما يجعلها مثالية للبيئات التآكل.

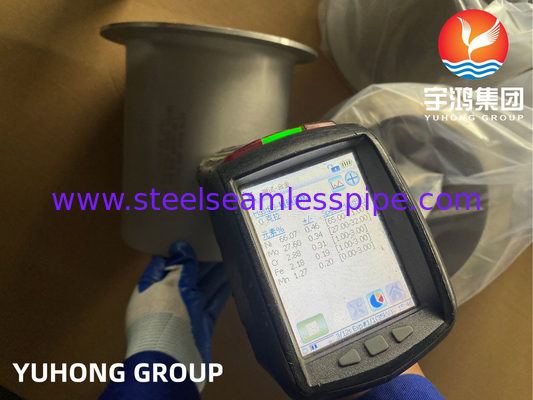

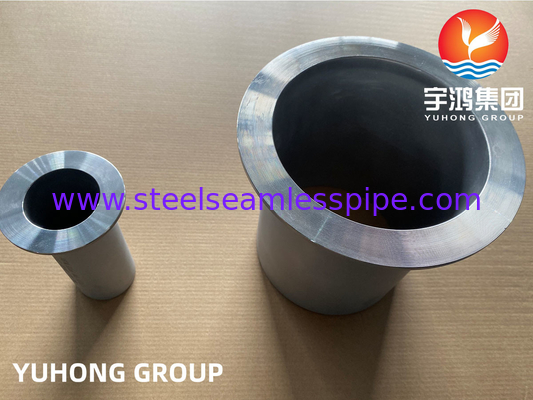

يحتوي الطرف الأخير من عقدة المفاصل على ملف مسطح يسمح بالاتصال بسهولة مع شرائح الأنابيب ، مما يوفر واجهة آمنة ومتينة. يسهل تصميمه استخدام شرائح دعم فضفاضة ،تمكن من تجميع وتفكيك بسيط، وهو مفيد بشكل خاص في عمليات الصيانة.

تتضمن الخصائص الرئيسية لـ Hastelloy B3:

- مقاومة التآكل: مقاومة متميزة للبيئات المتقلصة، وخاصة في الأحماض العضوية وغير العضوية، وتعزيز المتانة في تطبيقات المعالجة الكيميائية القاسية.

- الاستقرار الحراري: يحافظ على خصائصه الميكانيكية عبر نطاق درجة حرارة واسع، مما يضمن موثوقية الأداء في ظروف تشغيل مختلفة.

- قابلية التصنيع: يمكن بسهولة لحام السبائك وتشكيلها، مما يسمح بتخصيصها في تطبيقات صناعية مختلفة.

- التنوع: مناسبة للاستخدام في المعالجة الكيميائية، الصناعات البتروكيماوية، وغيرها من التطبيقات حيث الوسائط العدوانية موجودة، وتعزيز دورها في الأنظمة الحرجة.

المواصفات:

التركيب الكيميائي:

الخصائص الميكانيكية:


البعد:

الحجم الاسمي		OD للأسطوانة (ملم)		الطول (ملم)		نصف قطر الشريط (ملم)		قطر الحافة (ملم)
DN	الـ NPS	زائدة		F		R		G
		(ماكس)	دقيقة.	النوع الطويل	نوع قصير	أ	B max
15	نصف	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	واحد ونصف	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	ثلاثة ونصف	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
ملاحظات: 1) عندما يتم استخدام النوع القصير على الشرائح الكبيرة مع PN 50 و PN 110 ((300 و 600 لبن) وعلى الشرائح مع PN 150 ((900 لبن) وما فوق ،أو يتم استخدام النوع الطويل على الشريط الأكبر مع PN 260 و PN 420 ((1500 و 2500LB)، يمكن إضافة طول الاسطوانة ليكون من الممكن لحام، يجب التفاوض على طول إضافة من قبل الشركة المصنعة والمشتري. 2) يجب أن يضاف سمك المفاصل إذا تم استخدام سطح اتصال TG و MFM من اللحاء ، ويجب أن يزيد سمك الإضافة (وليس مدرجًا في) طول القاعدة F. 3) يجب أن يتوافق نصف قطر الشريحة R ((النوع A) مع نصف قطر الشريحة الفضفاضة وفقًا لـ GB / T 9118.1 9118.2 أو ASME B16.5يتم تطبيق نصف قطر الشريحة R (النوع B) فقط لمعايير MSS SP-43 مع طول قصير F. 4) يجب أن يتوافق قطر مفصل الحلق G مع الوجه المصنّع القياسي المشار إليه في ASME B16.5 ، ويجب أن يتم معالجة الجزء الخلفي من المفصل ليتوافق مع سطح التثبيت.عندما يتم استخدام RJ ،الحجم K المحدد في ASME B 16.5 تطبق 5) يجب أن لا يكون الحد الأدنى لسمك مفصل الحاجز t أقل من سمك جدار الأنابيب الاسمي.
