| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM B366 Incoloy 800H Nickel Alloy 180deg. مِرفَق |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | البليت ، حالة الخشب الرقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | مِرفَق | معيار: | ASTM B366 ، ASME SB366 |
|---|---|---|---|
| البعد: | ASME / ANSI B16.9 ، JIS ، DIN ، EN ، API 5L ، إلخ. | درجة المواد: | سبائك النيكل 200 ، monel400 ، سبائك 600،625،800،825 ، إلخ. |
| الحجم: | نصف بوصة إلى 48 بوصة | الجدول الزمني: | Sch 10s إلى Sch XXS أو حسب متطلبات الجمارك |
| النوع: | سلس ، ملحوم | ||
| إبراز: | كوع سبائك النيكل 180 درجة,كوع اللحام بعقب Incoloy 800h,كوع Buttweld 180 درجة |
||

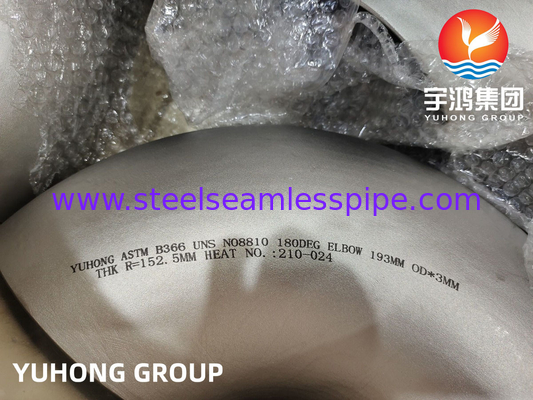

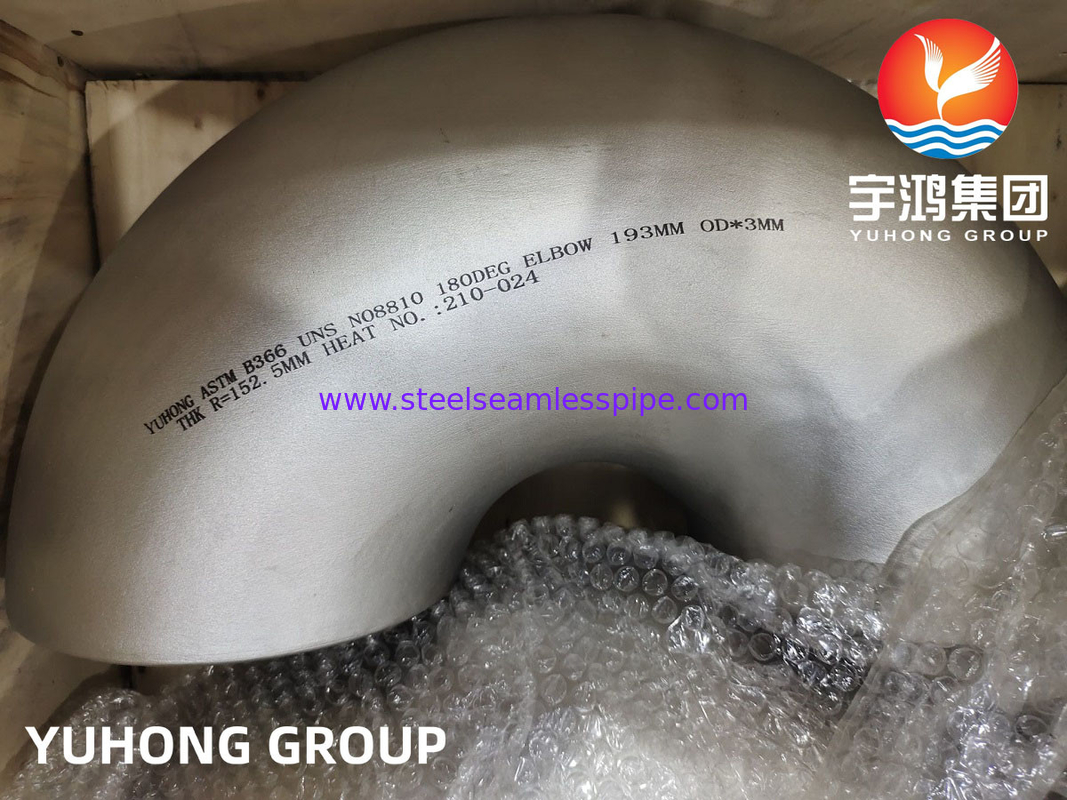

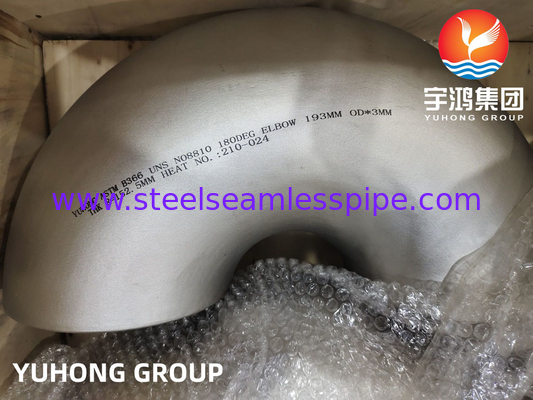

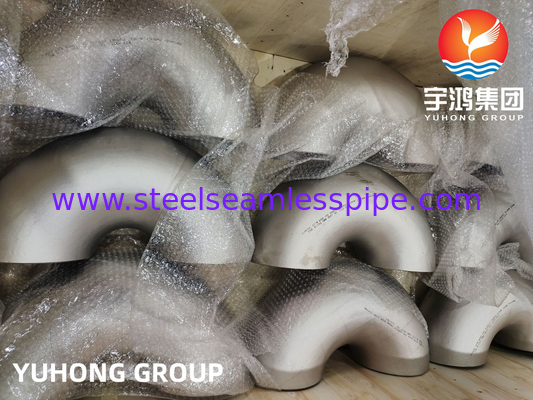

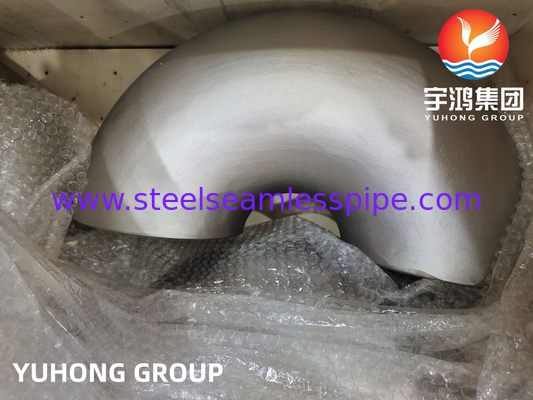

وصلات أنابيب اللحام التناكبي B16.9، ASTM B366 Incoloy 800H / UNS N08810 كوع 180 درجة
ASTM B366 هي مواصفة قياسية لوصلات سبائك النيكل والنيكل المشغولة المصنوعة في المصنع. Incoloy 800H هي سبيكة نيكل-حديد-كروم وهي جزء من هذه المواصفة. تم تصميم كوع Incoloy 800H / UNS N08810 خصيصًا لتحمل درجات الحرارة والضغوط العالية، مما يجعله مثاليًا للاستخدام في التطبيقات التي تكون فيها السوائل أو الغازات المنقولة في درجة حرارة وضغط مرتفعين. كما أنه يوفر مقاومة ممتازة للتآكل والأكسدة، مما يجعله مناسبًا للاستخدام في البيئات القاسية حيث قد تتآكل أو تتحلل المواد الأخرى بمرور الوقت.
الدرجات المكافئة لوصلات اللحام التناكبي ASTM B366 Incoloy 800/800H/800HT
| قياسي | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN | أو |
| Incoloy 800 | 1.4876 | N08800 | NCF 800 | NA 15 | ЭИ670 | Z8NC32-21 | X10NiCrAlTi32-20 | XH32T |
| Incoloy 800H | 1.4958 / 1.4876 | N08810 | NCF 800H | NA 15(H) | ЭИ670 | Z8NC33-21 | X5NiCrAlTi31-20 | XH32T |
| Incoloy 800HT | 1.4859 / 1.4876 | N08811 | NCF 800HT | NA 15(HT) | ЭИ670 | – | X8NiCrAlTi32-21 | XH32T |
التحليل الميكانيكي لوصلات اللحام التناكبي Incoloy 800/800H/800HT
| العنصر | الكثافة | نقطة الانصهار | قوة الشد | قوة الخضوع (0.2% إزاحة) | الاستطالة |
| 800 / 800H / 800HT | 7.94 جم/سم3 | 1385 درجة مئوية (2525 درجة فهرنهايت) | رطل لكل بوصة مربعة – 75000، ميجا باسكال – 520 | رطل لكل بوصة مربعة – 30000، ميجا باسكال – 205 | 30 % |
التركيب الكيميائي لوصلات اللحام التناكبي Incoloy 800/800H/800HT
| الدرجة | ج | المنغنيز | سي | S | النحاس | الحديد | النيكل | الكروم | Al | Ti |
| 800 | 0.10 كحد أقصى | 1.50 كحد أقصى | 1.00 كحد أقصى | 0.015 كحد أقصى | 0.75 كحد أقصى | 39.50 دقيقة | 30.00 – 35.00 | 19.00 – 23.00 | 0.15 – 0.60 | 0.15 – 0.60 |
| 800H | 0.05 – 0.10 | 1.50 كحد أقصى | 1.00 كحد أقصى | 0.015 كحد أقصى | 0.75 كحد أقصى | 39.50 دقيقة | 30.00 – 35.00 | 19.00 – 23.00 | 0.15 – 0.60 | 0.15 – 0.60 |
| 800HT | 0.06 – 0.10 | 1.50 كحد أقصى | 1.00 كحد أقصى | 0.015 كحد أقصى | 0.75 كحد أقصى | 39.50 دقيقة | 30.00 – 35.00 | 19.00 – 23.00 | 0.15 – 0.60؟ | 0.15 – 0.60 |
هناك عدة أنواع من الأكواع المستخدمة في أنظمة الأنابيب، بما في ذلك:
1. كوع 45 درجة: يغير هذا النوع من الأكواع اتجاه التدفق بمقدار 45 درجة.
2. كوع 90 درجة: يغير هذا النوع من الأكواع اتجاه التدفق بمقدار 90 درجة.
3. كوع 180 درجة: يغير هذا النوع من الأكواع اتجاه التدفق بمقدار 180 درجة، مما يؤدي فعليًا إلى عكس اتجاه التدفق.
4. كوع نصف قطر قصير: يحتوي هذا النوع من الأكواع على مسافة مركز إلى نهاية أقصر من الكوع القياسي، مما يجعله مثاليًا للاستخدام في الأماكن الضيقة.
5. كوع نصف قطر طويل: يحتوي هذا النوع من الأكواع على مسافة مركز إلى نهاية أطول من الكوع القياسي، مما يساعد على تقليل الاحتكاك وفقدان الضغط في النظام.
التطبيقات
تُستخدم أكواع سبائك النيكل بشكل شائع في أنظمة الأنابيب لمقاومتها الممتازة للتآكل وبيئات درجات الحرارة المرتفعة. غالبًا ما تُستخدم في صناعات مثل البتروكيماويات والكيماويات وتوليد الطاقة. تتضمن بعض التطبيقات المحددة خطوط أنابيب النفط والغاز والمعالجة الكيميائية وأنظمة البخار.
1. الهندسة البحرية.
2. معدات معالجة المواد الكيميائية والهيدروكربونات.
3. خزانات البنزين والمياه العذبة.
4. أبراج تقطير البترول الخام.
5. سخانات إزالة الهواء.
6. سخانات مياه تغذية الغلايات والمبادلات الحرارية الأخرى.
7. الصمامات والمضخات والأعمدة والتركيبات والمثبتات.8. المبادلات الحرارية الصناعية.
9. المذيبات المكلورة.
10. أبراج تقطير النفط الخام.
