أنابيب الغلاية السلسة وأنبوبات التسخين العالي من الفولاذ الكربوني الصف ASME SA210 A1

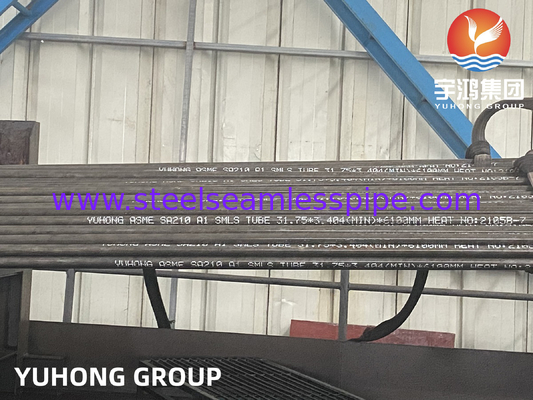

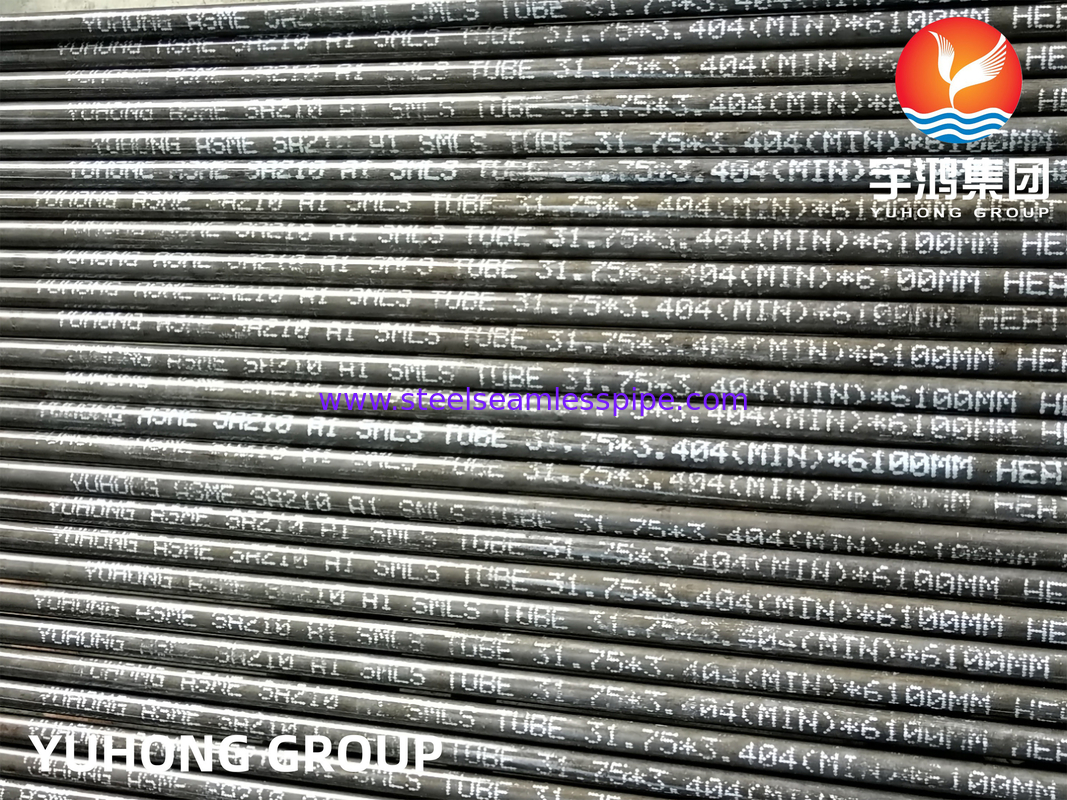

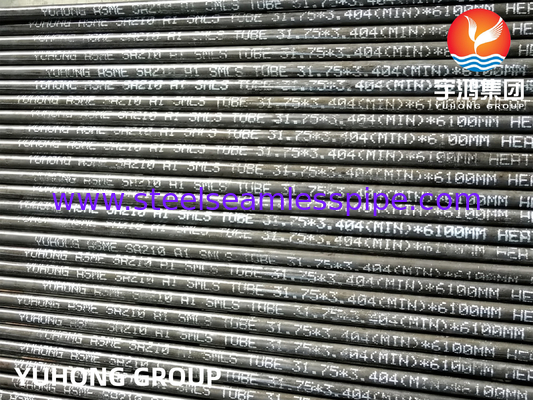

ASME SA210 Grade A1 أنابيب غلاية فولاذية كربونية غير ملحومة وأنابيب مسخن

ASME SA210 GR.A1 عبارة عن أنبوب فولاذي متوسط الكربون بموجب معيار ASME SA210. يستخدم عادة كأنابيب جدار مبردة بالماء، وأنابيب موفرة، وأنابيب مسخن منخفضة الحرارة، وأنابيب مبادل حراري مختلفة لتصنيع غلايات محطات الطاقة، والغلايات الصناعية، وغلايات السفن. عادة ما لا تتجاوز درجة حرارة بيئة العمل 450 درجة مئوية (840 درجة فهرنهايت). في درجات الحرارة المرتفعة أو البيئات الأكثر تطلبًا، سيتم اختيار مواد ذات محتوى سبائك أعلى مثل ASME SA213 T11 و T22.GR.A1 هو الحد الأدنى لدرجة القوة المحددة في معيار ASME SA210. إنه فولاذ متوسط الكربون مع محتوى كربون أعلى من الفولاذ منخفض الكربون مثل A53 وأقل من الفولاذ عالي الكربون. يتم تصنيعه عن طريق عمليات التشغيل على البارد أو التشغيل على الساخن ويخضع للمعالجة الحرارية اللازمة للحصول على الهيكل والخصائص المطلوبة.

ASME SA210 GR.A1 ينتمي إلى الفولاذ متوسط الكربون بمحتوى كربون أقل من أو يساوي 0.27٪. بالمقارنة مع الفولاذ منخفض الكربون مثل ASME SA178 GR.A و ASME SA192، فإنه يحافظ على قوة أعلى مع الحفاظ على قابلية لحام وتشكيل جيدة نسبيًا، وهو إلى حد ما متفوق على الفولاذ عالي الكربون أو السبائك. من ناحية أخرى، يضمن محتوى السيليكون الذي يزيد عن أو يساوي 0.10٪ أن ASME SA210GR.A1 له تأثير إزالة الأكسدة جيد.

الخصائص الميكانيكية لأنابيب الغلاية ASME SA210 Grade A1

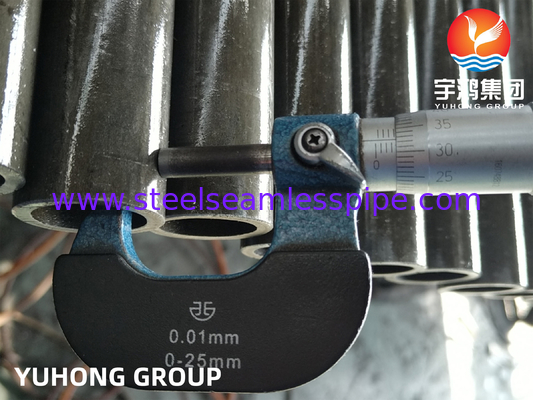

تفاوت سمك جدار أنبوب غلاية ASME SA210

المقارنة بين أنابيب الفولاذ الكربوني ASME SA210 GR.A1 والدرجات الأخرى

• SA210 GR.A1 مقابل SA210 GR.C: بالمقارنة مع ASME SA210 GR.C، الذي يحتوي على محتوى كربون يبلغ ≤ 0.35٪، فإن GR.A1 لديه محتوى كربون أقل (≤ 0.27٪)، مما يؤدي إلى قوة أقل نسبيًا للأنبوب. إنه مناسب لبيئات العمل في درجات الحرارة المتوسطة إلى المنخفضة والضغوط المتوسطة إلى المنخفضة، في حين أن GR.C مناسب لبيئات ذات درجة حرارة وضغط أعلى قليلاً. ومع ذلك، نظرًا لقوته الأقل، فإن GR.A1 يتمتع بقابلية لحام وتشكيل أفضل من GR.C. يتطلب GR.C عادةً التسخين المسبق والمعالجة الحرارية بعد اللحام.
• SA210 GR.A1 مقابل SA192: بالمقارنة مع أنابيب الفولاذ الكربوني المتوسطة SA210 GR.A1، تنتمي SA192 إلى أنابيب الفولاذ منخفض الكربون (C ≤ 0.06-0.18٪) ذات أقل قوة، ولكنها تتمتع بمرونة ممتازة، وقابلية لحام، والتوصيل الحراري. يستخدم بشكل شائع في الموفرات وجدران التبريد بالماء في الغلايات منخفضة الضغط.
• SA210 GR.A1 مقابل SA106 GR.B: على الرغم من أن كلاً من SA106 GR.B و SA210 GR.A1 ينتميان إلى الفولاذ متوسط الكربون (C ≤ 0.30٪)، إلا أنهما يستخدمان بشكل أساسي لخطوط أنابيب العمليات ذات درجة الحرارة العالية والضغط العالي (مثل خطوط أنابيب البخار الرئيسية للبتروكيماويات ومحطات الطاقة). تختلف تركيبتها الكيميائية ومتطلبات المعالجة الحرارية (عادةً التطبيع + التقسية أو التبريد + التقسية) والخصائص الميكانيكية (خاصة الأداء في درجات الحرارة المرتفعة) عن أنابيب غلاية الفولاذ الكربوني SA210. لا يمكن تبديل الاثنين بشكل مباشر.

تكلفة ASME SA210 GR.A1 أقل من تكلفة أنابيب الفولاذ السبائكي، والعملية السوقية كافية. في الوقت نفسه، تتمتع بقابلية معالجة جيدة، ومن السهل نسبيًا معالجتها مثل اللحام والانحناء والقطع. تتمتع بقوة وليونة جيدة، ويمكنها تلبية المتطلبات الأساسية للغلايات ومبادلات الحرارة متوسطة المعلمات للقوة والمرونة، ولديها توصيل حراري أفضل من الفولاذ المقاوم للصدأ.

عند اختيار ASME SA210 GR.A1 يجب ملاحظة أن الأنابيب الفولاذية الكربونية ASME SA210 GR.A1 لديها مقاومة محدودة لدرجات الحرارة المرتفعة. عادة ما تكون درجة حرارة التشغيل القصوى أقل من 450 درجة مئوية. عندما تتجاوز هذه الدرجة، ستنخفض قوة الأنبوب بشكل كبير، وستكون القدرة المضادة للأكسدة غير كافية. عند العمل لفترة طويلة في بيئة ذات درجة حرارة عالية، ستكون مقاومة زحف ASME SA210 GR.A1 أقل من مقاومة الفولاذ السبائكي. في الوقت نفسه، في الوسائط المسببة للتآكل مثل الماء المؤكسد والأحماض والقلويات، يتطلب ASME SA210 GR.A1 تحكمًا جيدًا في كيمياء المياه للحفاظ على الأداء.

تطبيق أنبوب الغلاية ASME SA210 GR. A1

غلاية

مسخن

مبادلات حرارية

مكثفات

تطبيق بحري

مصافي

لب الورق

تطبيقات البتروكيماويات

أوعية الضغط

تطبيقات الهندسة العامة
