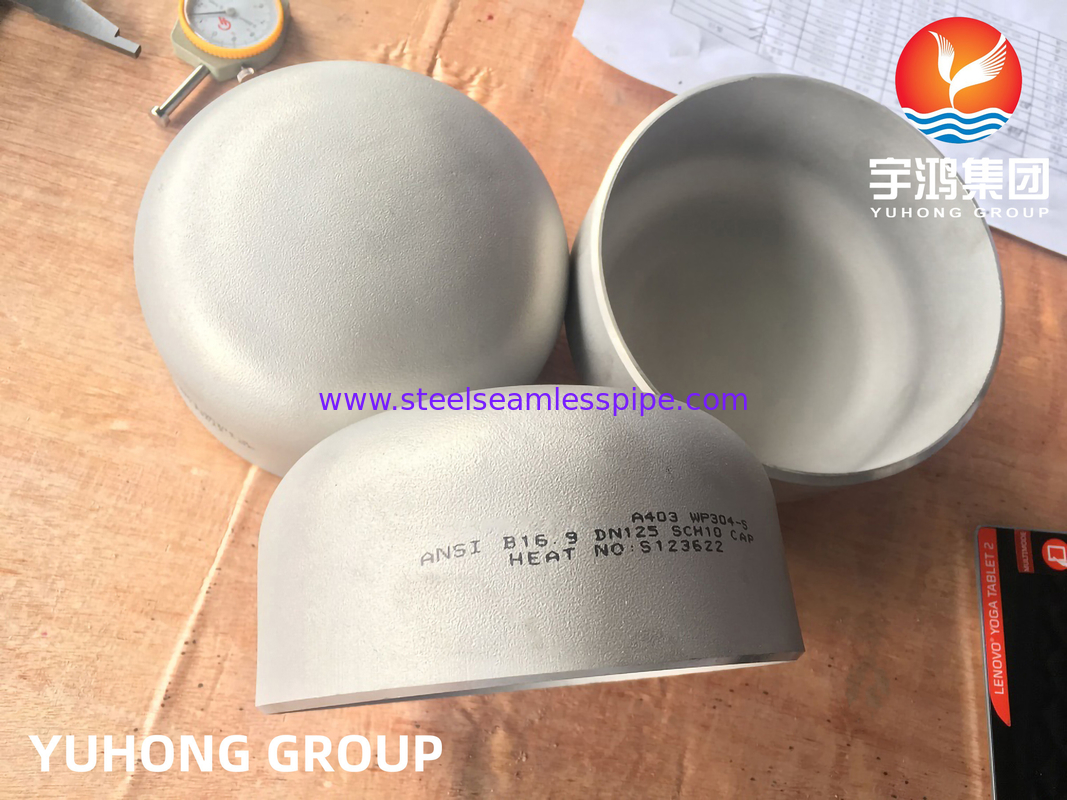

ASTM A403 WP304 أنابيب الفولاذ المقاوم للصدأ غطاء الحامية ASME B16.9
لمحة عامة عن المنتج
ASTM A403 WP304/WP304L أغطية لحام مؤخرة من الفولاذ المقاوم للصدأهي أدوات الأنبوب من الفولاذ المقاوم للصدأ المصممة لإغلاق نهاية أنظمة الأنابيب، فوهات المعدات وخطوط العملية.يتم توفير الأغطية مع أطراف لحام الأخرين لحام مباشرة إلى الأنابيب المجاورة.
المصنوعة منأيه إس إم إيه 403/أيه إس إم إيه SA403ومقاسة إلىالـ ASME B16.9، هذه الأغطية أنابيب الفولاذ المقاوم للصدأ متوفرة في مختلف الأحجام الاسمية وسماكة الجدران لتطبيقات الأنابيب العملية، البتروكيماويات، النفط والغاز، والطاقة والمعدات الصناعية.
مواصفات المنتج
| البند |
المواصفات |
| المنتج |
غطاء الصلب المقاوم للصدأ |
| درجة المواد |
ASTM A403 WP304 / WP304L |
| الأمم المتحدة |
S30400 / S30403 |
| نوع المادة |
الفولاذ المقاوم للصدأ |
| نوع المنتج |
غطاء الأنابيب / غطاء النهاية |
| معيار التصنيع |
أيه إس إم إيه 403 / أيه إس إم إيه SA403 |
| معيار الأبعاد |
الـ ASME B16.9 |
| الاتصال |
صلصال الأرداف (BW) |
| نطاق الحجم |
1/8 "-48" NB |
| سمك الجدار |
SCH 10S-XXS |
| إعداد النهاية |
أيه إس إم إي B16.25 عند الاقتضاء |
| المعالجة الحرارية |
المعالجة الحرارية للمحلول |
| السطح |
المخلل / المفجر / المعدل حسب الحاجة |
| التفتيش |
الأبعاد والبصريات و PMI و NDT حسب الضرورة |
| الشهادة |
EN 10204 3.1 متاحة |
مواد ASTM A403 WP304 / WP304L
تتضمن ASTM A403 الأدوات المعدنية من الفولاذ المقاوم للصدأ الأوستنيتية المصنعة لتطبيقات الأنابيب الضغطية.WP304 و WP304Lهي الصفوف من الفولاذ المقاوم للصدأ الكروم-النيكل المستخدمة عادة حيث مطلوبة مقاومة للتآكل والقدرة على اللحام والأداء العام لخدمة العملية.
WP304 مقابل WP304L
التمييز الرئيسي للمواد هو محتوى الكربون.
| الدرجة |
الأمم المتحدة |
الكربون |
السمة النموذجية |
| WP304 |
S30400 |
≤ 0.08% |
من الفولاذ المقاوم للصدأ 304 |
| WP304L |
S30403 |
≤ 0.03% |
تصنيف أقل كربونًا للتطبيقات المصفحة |
الحد الأدنى للكربون من WP304L يساعد على تقليل خطر هطول كربيد الكروم أثناء اللحام ، وبالتالي يتم تحديده عادة لنظم الأنابيب المصنعة التي تنطوي على لحام مكثف.
تصميم غطاء الصلب المقاوم للصدأ
يتم تثبيت غطاء لحام مؤخرة على الطرف المفتوح من الأنبوب أو التركيب ويتم لحامها حول محيطه. توفر تكوين لحام المؤخرة:
- لحام الأنابيب المباشر إلى الأجهزة
- وصلة مصفحة مستمرة
- الملف الخارجي المدمج
- المواءمة المناسبة مع أنظمة الأنابيب
- التوافق مع متطلبات ASME B16.9 للأبعاد
يمكن توفير الغطاء لأحجام الأنابيب القياسية وكذلك المتطلبات المخصصة المحددة.
ASME B16.9 الأبعاد
يوفر معيار ASME B16.9 متطلبات الأبعاد الخاصة بالأدوات المصنعة في المصنع.يمكن اختيار مجموعات الحجم والسمك الجداري المتاحة وفقًا لمواصفات الأنابيب المتصلة.
تشمل التسميات النموذجية للجدار:
- SCH 5S
- SCH 10S
- SCH 20S
- SCH 40S
- SCH 80S
- SCH 120
- SCH 160
- XXS
التوافر الفعلي يعتمد على الحجم، نوع المواد ومتطلبات الأبعاد المعمول بها.
أنواع غطاء الفولاذ المقاوم للصدأ المتاحة
يوهونغ يمكن أن توفر غطاء لحام الفولاذ المقاوم للصدأ في تكوينات مختلفة ومستويات المواد وفقا لمتطلبات المشروع.
WP304 غطاء لحام المؤخرة
A403 WP304 أغطية الفولاذ المقاوم للصدأيتم اختيارهم عادةً لتطبيقات الأنابيب والمعدات العملية العامة حيث يوفر الصلب المقاوم للصدأ 304 المقاومة المطلوبة للتآكل.
WP304L غطاء لحام المؤخرة
A403 WP304L أغطية الفولاذ المقاوم للصدأمناسبة لأنظمة الأنابيب المصفحة حيث يتم تحديد نسخة أقل كربون من الصلب المقاوم للصدأ 304.
أغطية أنابيب الفولاذ المقاوم للصدأ حسب الطلب
يمكن النظر في الأحجام الخاصة، وسماكة الجدران ومتطلبات التفتيش وفقا للرسومات، ومواصفات الأنابيب أو أوامر الشراء.
التطبيقات
تستخدم أغطية الصف الوقائي ASTM A403 WP304 / WP304L للأنابيب والمعدات في:
- أنابيب النفط والغاز
- مصانع البتروكيماويات
- المعالجة الكيميائية
- أنابيب المصافي
- توليد الطاقة
- أنظمة مبادلة الحرارة
- أوعية الضغط
- معدات المعالجة
- معالجة الماء
- الأنابيب الصناعية
- بناء السفن
- المعدات الميكانيكية العامة
يمكن استخدام الغطاء لإغلاق نهايات الأنابيب، واتصالات المعدات وفروع أنابيب العملية المختارة حيث يتطلب إغلاق النهاية المطاوئة.
لماذا تختار WP304 / WP304L قبعات لحام المؤخرة؟
- مقاومة التآكل- محتوى الكروم في الصلب المقاوم للصدأ 304 يوفر مقاومة للعديد من البيئات الجوية والعملية الشائعة.
- قابلية اللحام- يوفر WP304L خيارًا منخفض الكربون لتصنيع اللحام ويتم اختياره غالبًا عندما تكون متطلبات اللحام جزءًا مهمًا من تصميم الأنابيب.
- وصلة الحوائط- تكوين BW يسمح لحام الغطاء مباشرة على الأنابيب، مما ينتج اتصال أنابيب مضغوط ومستمر.
- الأبعاد الموحدة- تساعد متطلبات ASME B16.9 الأبعاد على ضمان التوافق مع مكونات الأنابيب الصلبة القياسية.
- توفر حجم واسع- يمكن توفير المنتج في مجموعة واسعة من الأحجام الاسمية وسماكة الجدران وفقا للمواصفات المعمول بها.
التصنيع والتفتيش
اعتماداً على مواصفات المشروع، يمكن أن تشمل التفتيش:
- تحليل التكوين الكيميائي
- الاختبار الميكانيكي
- التحقق من المعالجة الحرارية
- التفتيش البصري

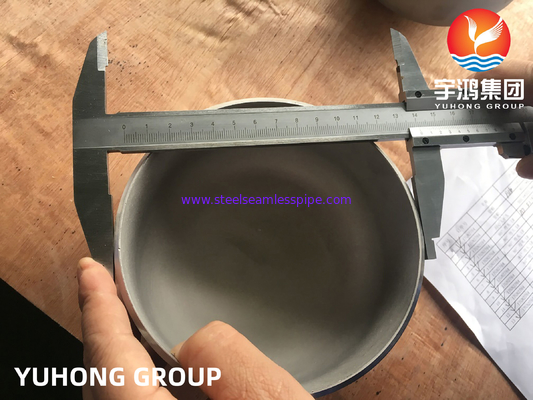

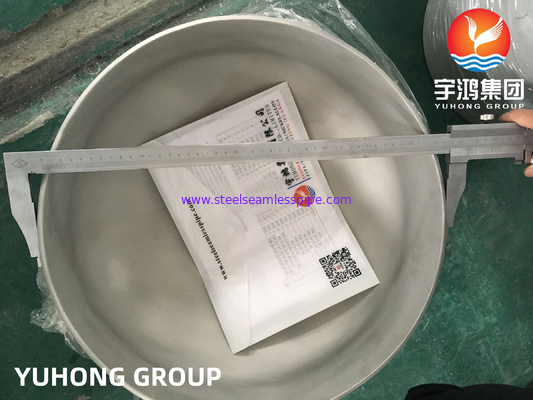

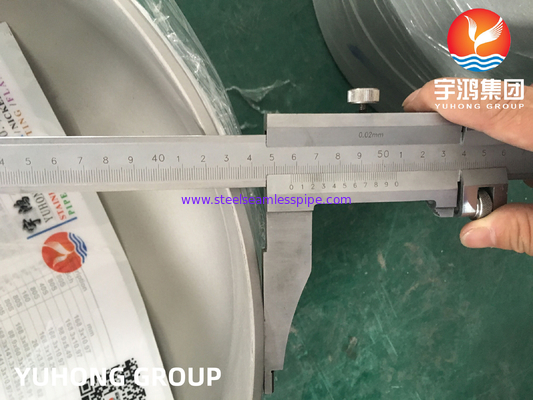

- فحص الأبعاد
- اختبار القسوة

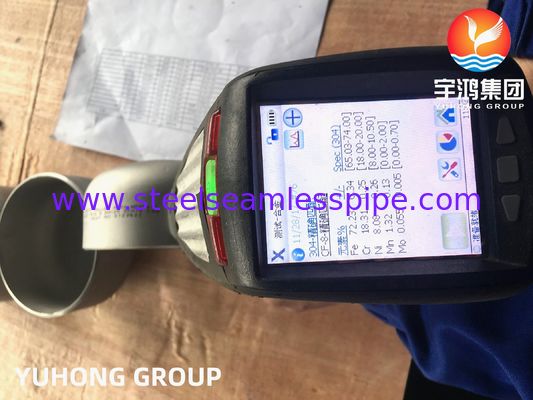

- تحديد المواد الإيجابي (PMI)
- اختبار الاختراق السائل (PT)
- اختبار بالموجات فوق الصوتية (UT)
- التفتيش الآخر من قبل طرف ثالث
يمكن توفير شهادات اختبار المواد وفقاEN 10204 3.1أو متطلبات المشروع.
المعايير المعمول بها
يمكن توفير المنتج وفقًا:
- أيه إس إم إيه 403 / أيه إس إم إيه SA403- أدوات أنابيب من الفولاذ المقاوم للصدأ
- الـ ASME B16.9- أدوات اللحام الخلفي المصنعة في المصنع
- الـ ASME B16.25- انتهاءات التلحم
- EN 10204- وثائق التفتيش
يمكن النظر في معايير إضافية وفقا لمواصفات المشروع.
WP304 مقابل WP304L أغطية الفولاذ المقاوم للصدأ
| البند |
WP304 |
WP304L |
| الأمم المتحدة |
S30400 |
S30403 |
| الحد الأقصى للكربون |
≤ 0.08% |
≤ 0.03% |
| الكروم |
18.0-20.0% |
18.0-20.0% |
| النيكل |
8.0-11.0% |
8.0-12.0% |
| العائلة المادية |
الفولاذ المقاوم للصدأ |
الفولاذ المقاوم للصدأ |
| قابلية اللحام |
جيد |
مناسبة بشكل خاص للتصنيع باللحام |
| استخدام نموذجي |
أنابيب العملية العامة |
أنابيب ومعدات عملية لحام |
يجب اختيار الدرجة النهائية وفقًا لمواصفات مواد الأنابيب وإجراءات اللحام وظروف العمل.
نطاق إمدادات المنتجات
يوهونغ يمكن أن توفرASTM A403 WP304 / WP304L أغطية لحام الأجزاء الخلفية من الفولاذ المقاوم للصدأمع:
- 1/8 "-48" نطاق الحجم الاسمي
- خيارات سمك الجدار SCH 5S-XXS
- نهاية لحام المؤخرة
- الأبعاد القياسية والمخصصة
- الأسطح المخللة أو المفجرة أو المصنعة
- 3.1 شهادة المواد
- مؤشر مؤشر الأسهم والمراجعة من قبل طرف ثالث عند الضرورة
الأسئلة الشائعة
ما هي غطاء ASTM A403 WP304؟
إنه علبة أنابيب من الفولاذ المقاوم للصدأ الأوستنيتية المصنوعة وفقاً لمعيار ASTM A403 WP304 ومصممة لإغلاق نهاية نظام الأنابيب باستخدام وصلة لحام.
ما هو الفرق بين WP304 و WP304L؟
الفرق الرئيسي هو الحد الأقصى للكربون.تحتوي WP304L على محتوى كربون أقصاه 0.03% مقارنة مع 0.08% لWP304، مما يجعل WP304L خيار شائع للتصنيع المطاطي.
ما هو المعيار المستخدم لأبعاد الغطاء؟
بالنسبة لمكونات الصيانة المصنعة في المصنع، فإن معيار الأبعاد هو:الـ ASME B16.9.
هل هذه غطاء أنبوب بلا خياطة؟
يجب تأكيد طريق التصنيع مقابل مواصفات الطلب المحددة. يسمح ASTM A403 بأشكال منتجات وعمليات تصنيع مختلفة اعتمادًا على التركيب والصنف.لذلك يجب تحديد حالة الإمداد عندما يكون هناك حاجة إلى بناء سلس.
ما هي الأحجام المتاحة؟
المواصفات الحالية للمنتج تغطي1/8 "إلى 48" NB، مع سمك الجدران من الجدول 10S إلى XXS. يمكن مراجعة المتطلبات المخصصة وفقًا للرسومات أو مواصفات المشروع.
هل يمكنك توفير أغطية WP304L لصنع الأوعية الضغطية؟
نعم. يمكن توفير أقفال لحام WP304/WP304L للأنابيب والتطبيقات المعدنية ، بما في ذلك مشاريع تصنيع الأوعية الضغطية ومعدات العملية المختارة ،مع مراعاة التصميم المطبق ومواصفات المواد.
أدوات الصلب المقاوم للصدأ ذات الصلة
- ASTM A403 WP304 / WP304L الكوع
- ASTM A403 WP304 / WP304L تي
- ASTM A403 WP304 / WP304L مخفض
- الصليب ASTM A403 WP304 / WP304L
- ASTM A403 WP316L غطاء لحام المؤخرة
- أجهزة الصيانة بالصمغ
- أجهزة الصيانة بالصمغ
- أدوات أنابيب الصلب المقاوم للصدأ ASME B16.9
يو هونغ يوفر أنابيب الفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ المزدوج والسبائك النيكل، الأنابيب، وسائط الصف الوقائي والفولاذات لتطبيقات الأنابيب الصناعية ومعدات العمليات.
