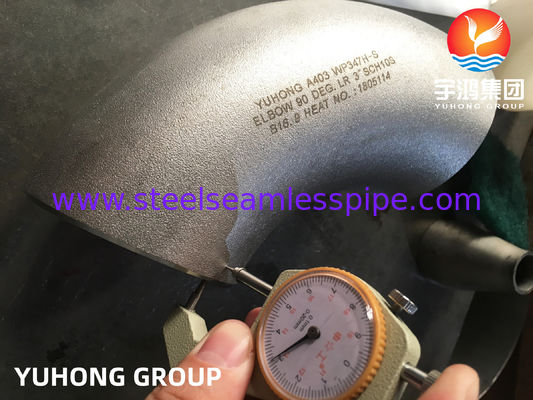

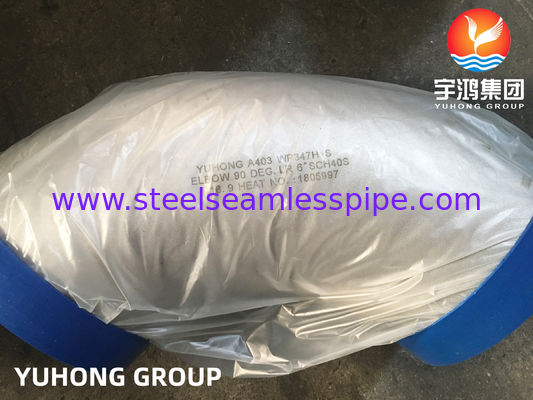

أيه إس تي إم إيه 403 دبليو 347 إتش-إس 90 درجة نصف قطرها الطويل كوع مؤخرة لحام مناسبة للأنابيب العملية عالية درجة الحرارة

الـASTM A403 WP347H-S 90 درجة نصف قطرها الطويل الكوعهو عبارة عن علبة لحام من الفولاذ المقاوم للصدأالأمم المتحدة S34709 / النوع 347H.

الـWP347H-Sيحدد هذا التسمية جهاز تثبيت من الدرجة WP المصنوع في الفئة الخالية من الخياطة. وهذا يجعل المنتج مناسبًا بشكل خاص لأنظمة الأنابيب حيث يتم تحديد مواصفات الجهاز ،فئة البناء ومعايير الأبعاد تحتاج إلى تعريف واضحتتضمن ASTM A403 الأدوات المعدنية من الفولاذ المقاوم للصدأ الأوستنيتية المعملة لتطبيقات الأنابيب الضغطية.

التكوين 90 درجة الطول نصف قطر يغير اتجاه الأنابيب مع الحفاظ على نصف قطر خط الوسط أكبر من كوع نصف قطر قصير. يمكن توفير التركيب إلىالـ ASME B16.9متطلبات الأبعاد أو المواصفات الخاصة بالمشروع.

WP347H هوالنسخة عالية الكربون من الصلب المقاوم للصدأ الأوستنيتي 347 المستقرتم تصميم كيميائها لتطبيقات حيث خدمة درجات الحرارة المرتفعة ومقاومة القضايا المتعلقة بالحساسية هي اعتبارات مهمة.

مستقر 347 الأسرة تستخدمالنيوبيوم (الكولمبيوم)بدلاً من التيتانيوم كعنصر استقرار. هذا التمييز يجعل WP347H مختلفًا عن الصفوف مثل TP321H.

بالنسبة للمشاريع التي تنطوي على أنابيب ذات درجة حرارة مرتفعة ، يجب تقييم درجة حرارة التشغيل الفعلية والضغط وإجراءات اللحام وقانون التصميم المعمول به عند اختيار بين 347H ،321H والصنفات الأوستنيتية الأخرى.

يقدم الكوع الطويل القطر تغييرًا بنسبة 90 درجة في اتجاه التدفق مع نصف قطر خط الوسط المرتبط بشكل عام بتكوين نصف قطر طويل.

تشمل المعلمات الأبعاد النموذجية:

• الحجم الاسمي للأنابيب
• قطر خارجية
• سمك الجدار
• البعد من المركز إلى النهاية
• قطر نهاية خارجية
• الهندسة المزدوجة
• البويضات
• الموازنة الزاوية

يمكن توفير الأبعاد وفقاالـ ASME B16.9أو رسومات العملاء

بدلاً من وضع WP347H-S ببساطة كمرفق من الفولاذ المقاوم للصدأ للأغراض العامة ، فإن التطبيقات التالية أكثر ملاءمة من الناحية الفنية:

• أنابيب العملية عالية الحرارة
• خطوط المعالجة البتروكيماوية
• معدات المعالجة الكيميائية
• أنظمة أنابيب المصافي
• الأنابيب المتعلقة بالفرن
• أنظمة المعالجة الحرارية
• خطوط البخار عالية الحرارة
• أنابيب توليد الطاقة
• أنظمة نقل الحرارة
• معدات العمليات الصناعية

هذه مقارنة تقنية مفيدة لتضمينها على الصفحة لأن كلا الصفيتين من الفولاذ المقاوم للصدأ الاستينيتي المستقر ويمكن أن تظهر في تطبيقات الأنابيب عالية درجة الحرارة.

يجب اختيار الصف المناسب وفقًا لدرجة حرارة الخدمة وبيئة العملية وظروف اللحام والمواصفات الهندسية المعمول بها.

يمكن أن يتضمن طريق تصنيع التثبيت عمليات تشكيل خاضعة للرقابة تليها المعالجة الحرارية والتشطيب الأبعاد.

وتشمل مراحل الإنتاج النموذجية:

1. التحقق من المواد الخام
2. تحضير الأنابيب أو الأقراص
3. التشكيل المسيطر عليه
4. المعالجة الحرارية
5. إنهاء التشويش
6. معايرة الأبعاد
7. فحص السطح
8. الفحص غير المدمر
9. فحص الأبعاد النهائي

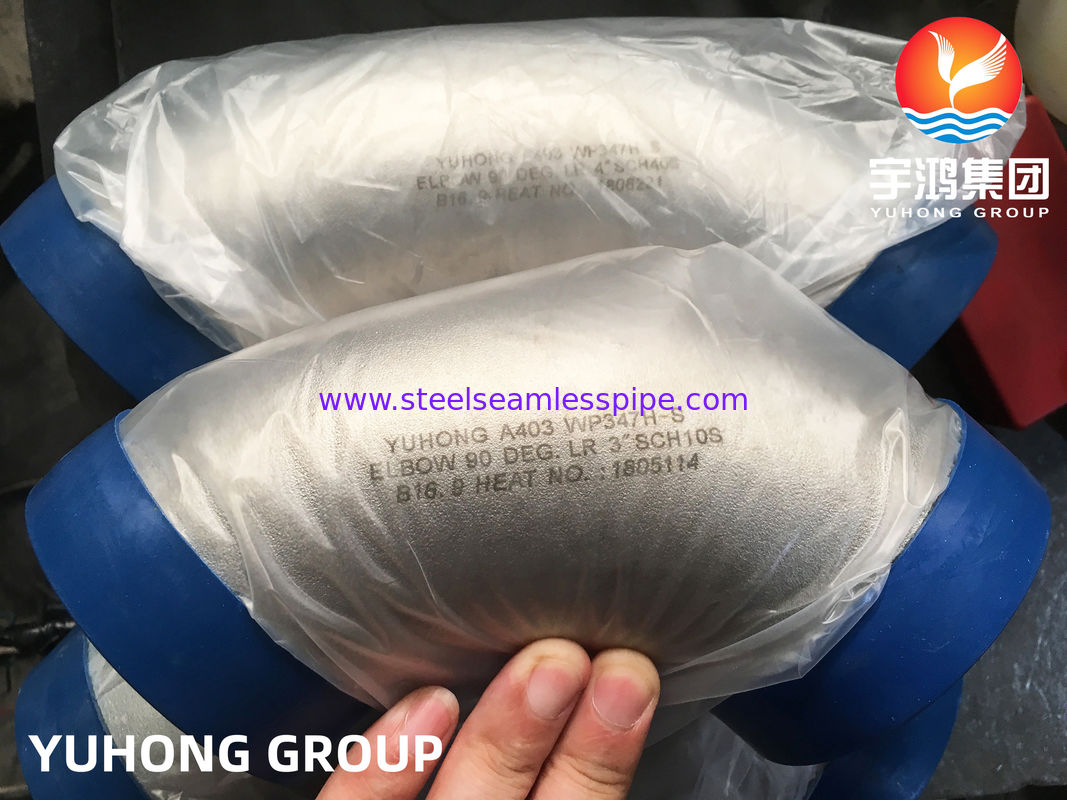

10. العلامة والتغليف

تتطلب المعيار ASTM A403 أن تخضع الأدوات للتعليم الحراري وتشمل متطلبات التحليل الكيميائي والخصائص الميكانيكية والفحص البصري.

يمكن أن تشمل وثائق التفتيش المتاحة:

• تحليل التكوين الكيميائي
• تقرير الاختبار الميكانيكي
• اختبار السحب
• اختبار قوة العائد
• اختبار القسوة
• سجل المعالجة الحرارية
• تقرير مؤشر مؤشر المؤشر

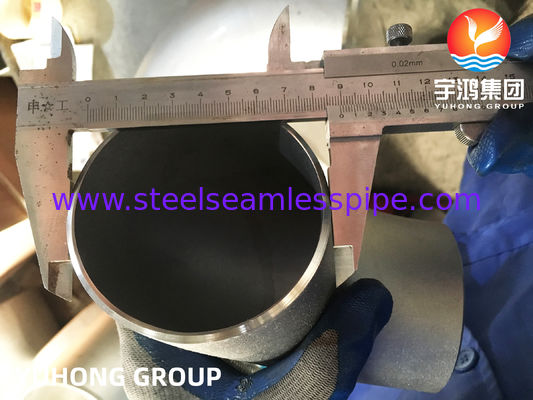

• تقرير التفتيش الأبعاد
• تقرير التفتيش البصري
• اختبار الاختراق السائل
• اختبار بالموجات فوق الصوتية
• الاختبار الإشعاعي، عند الاقتضاء
• EN 10204 3.1 MTC
• EN 10204 3.2 شهادة التفتيش
• تقرير تفتيش الطرف الثالث

يجب تحديد طريقة NDE المطبقة وفقًا لفئة التركيب ومتطلبات الشراء بدلاً من سرد كل اختبار تلقائيًا لكل منتج.تميز ASTM A403 بين فئات تثبيت WP وفقًا لمتطلبات البناء و NDE.
