| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | A182 ، EN10088 ، A105 ، A694 |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية رقائق / البليت |
| وقت التسليم: | 3-5 أسابيع |
| شروط الدفع: | T / T ، L / C ، D / P ، D / A |
| القدرة على العرض: | 500 طن / شهر |
| المنتج: | ورقة أنابيب المبادل الحراري | المواصفات: | أستم SA266 |
|---|---|---|---|
| المواد: | GR.2N | تطبيق: | مبادلة الحرارة |
| إبراز: | EN10028 أنبوب مكونات المبادل الحراري,أنبوب مكونات المبادل الحراري 1.4541 |
||

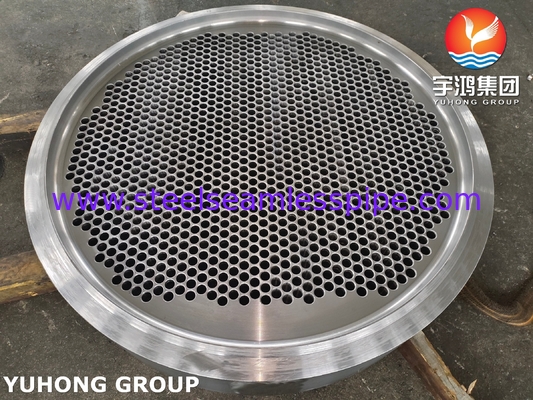

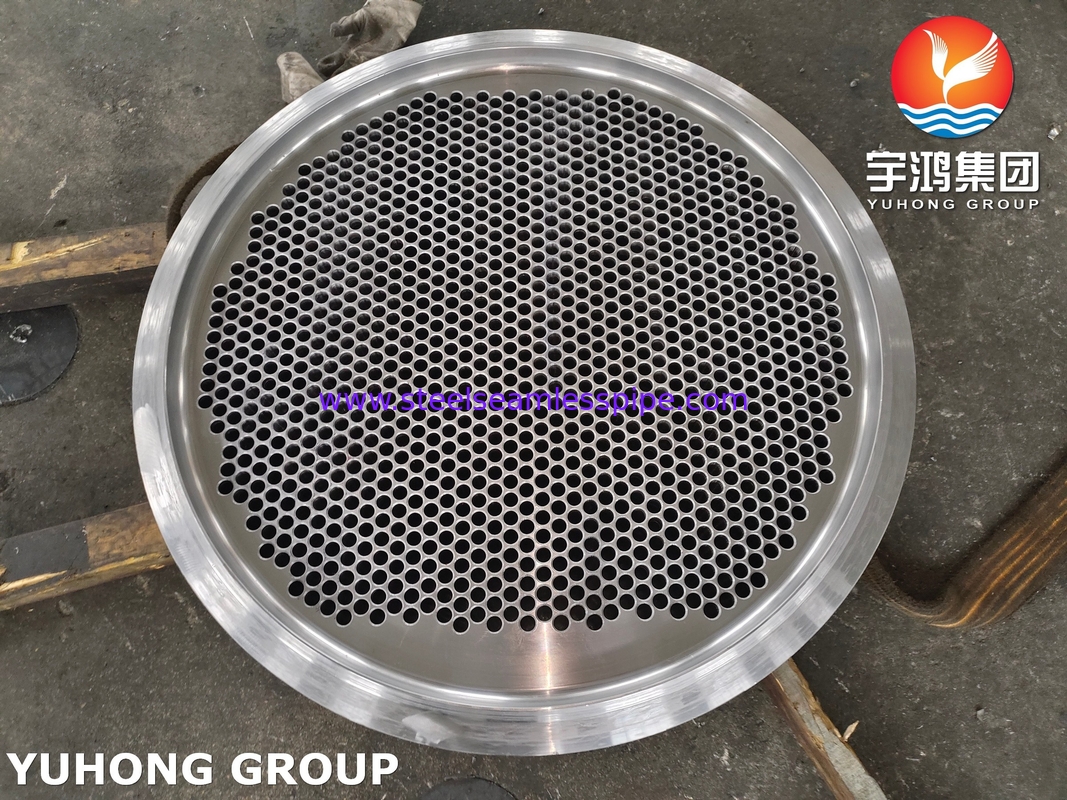

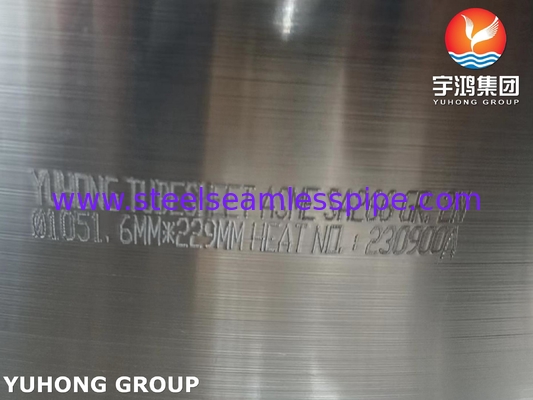

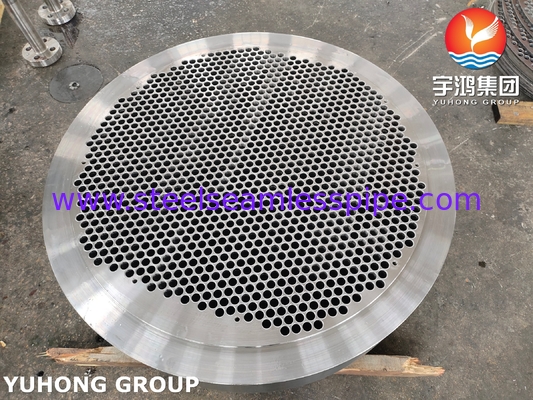

أوراق أنابيب مقايض الحرارة ASME SA266 Gr.2N
ما هي مواصفات ASME SA266 Gr.2N؟
وتغطي مواصفات ASME SA-266 Gr.2N الصلب الكربوني المستخدمة في الأوعية الضغطية ومبادلات الحرارة، وخاصة لأوراق الأنابيب.هذه المادة تستخدم على نطاق واسع في المبادلات الحرارية القشرة والأنابيب، المكثفات، والغلايات بسبب خصائصها الميكانيكية الجيدة، قابلية لحام، وفعالية التكلفة.
يشير تسمية "2N" إلى أن المواد يتم توفيرها في حالة المعالجة الحرارية الطبيعية ، مما يعزز قوتها وصلابتها مقارنة بالصفات غير الطبيعية.
التركيب الكيميائي (ASME SA-266 Gr.2N)
|
العنصر |
التكوين (%) |
|---|---|
|
الكربون (ج) |
≤ 0.25 |
|
المانغنيز (Mn) |
0.60 ¢ 135 |
|
الفوسفور (P) |
≤ 0.025 |
|
كبريت (S) |
≤ 0.025 |
|
السيليكون (Si) |
0.15 ¥ 0.35 |
|
النيكل (ني) |
≤ 0.40 (اختياري لصلابة درجة الحرارة المنخفضة) |
الخصائص الميكانيكية
|
الممتلكات |
القيمة |
|---|---|
|
قوة الشد |
485 620 MPa (70 90 ksi) |
|
قوة العائد (دقيقة) |
260 MPa (38 ksi) |
|
الطول (دقيقة) |
21% |
|
صلابة (برينيل، أقصى) |
187 HB |
المعالجة الحرارية
تم تطبيعها (N) لتحسين بنية الحبوب وتحسين الخصائص الميكانيكية.
معالجة حرارية بعد الصيانة (PWHT) اختياري إذا تم إجراء الصيانة.
لماذا تستخدم SA-266 Gr.2N لأوراق أنابيب المبادل الحراري؟
المزايا
فعالة من حيث التكلفة أكثر اقتصادية من أوراق أنابيب الفولاذ المقاوم للصدأ أو سبيكة النيكل.
قابلية لحام جيدة متوافقة مع تقنيات لحام شائعة (SMAW ، GTAW ، SAW).
الامتثال لمعيار ASME: يلبي معايير ASME للكبائن وأوعية الضغط (BPVC) ، القسم الثامن لأوعية الضغط.
مقاومة معتدلة للتآكل مناسبة للبيئات غير الشديدة عند الصيانة بشكل صحيح.
القيود
لا تصلح لخدمة التآكل الشديد تتطلب غطاء أو طلاء إذا تعرضت لوسائل حمضية/عدائية.
استخدام محدود في درجة حرارة عالية
خطر التآكل الكالواني إذا كان مقترنًا بأنبوبات الفولاذ المقاوم للصدأ أو سبيكة النيكل (على سبيل المثال ، UNS N08810) ، فقد تكون هناك حاجة إلى العزل أو الحماية الكاثودية.
الاعتبارات المتعلقة بتصميم وتصنيع أوراق الأنبوب
قوانين ومعايير التصميم
قسم ASME BPVC الثامن، قسم 1 أو 2 (UG-34 للرؤوس المسطحة/أوراق الأنابيب).
TEMA (جمعية مصنعي المبادلات الأنبوبية) لنماذج الثقوب والتسامحات.
طرق ربط الأنبوب بالورق
|
طريقة |
الوصف |
|---|---|
|
التوسع الآلي |
الأنبوبات ملفوفة في ثقوب لتتناسب بشكل ضيق. |
|
لحام الأختام |
يمنع التسرب بين الأنبوب ولوحة الأنبوب. |
|
لحام القوة |
يوفر سلامة هيكلية تحت ضغط مرتفع |
|
الارتباطات المتفجرة |
تستخدم في أوراق الأنابيب المطلية (فولاذ الكربون + طبقة مقاومة للتآكل). |
التصنيع ومراقبة الجودة
الحفر الدقيق ️ قطر الحفرة ، والزاوية ، والمحاذاة يجب أن تلبي معايير TEMA.
الاختبار غير المدمر (NDT) اختبار الموجات فوق الصوتية (UT) ، اختبار دخول الصبغة (PT) ، أو التصوير الإشعاعي (RT) للتفتيش على اللحام.
التشطيب السطحي ️ التصنيع السلس يقلل من خطر تآكل الشقوق.
التطبيقات الشائعة لأوراق الأنابيب SA-266 Gr.2N
النفط والغاز مبادلات الحرارة في المصافي.
محطات توليد الكهرباء المكثفات ومحسّنات المياه.
المعالجة الكيميائية مبادلات درجة الحرارة المعتدلة
أنظمة التكييف الهوائي تطبيقات التبريد الصناعي.
مواد بديلة لأوراق الأنبوب
إذا كان SA-266 Gr.2N غير مناسب ، فكر في:
SA-266 Gr.3 (فولاذ الكربون ذو القوة العالية).
SA-516 Gr.70 (فولاذ أوعية الضغط).
الفولاذ المقاوم للصدأ (SA-240 نوع 304/316) مقاومة أفضل للتآكل.
أوراق الأنابيب المطليّة (SA-263/SA-264) الصلب الكربوني مع طبقة من الفولاذ المقاوم للصدأ / النيكل.
أوراق الأنابيب ASME SA-266 Gr.2N هي خيار موثوق واقتصادي لمبادلات الحرارة ذات الضغط المتوسط ودرجة الحرارة.والتصنيع يضمن أداء طويل الأجل.
