| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |

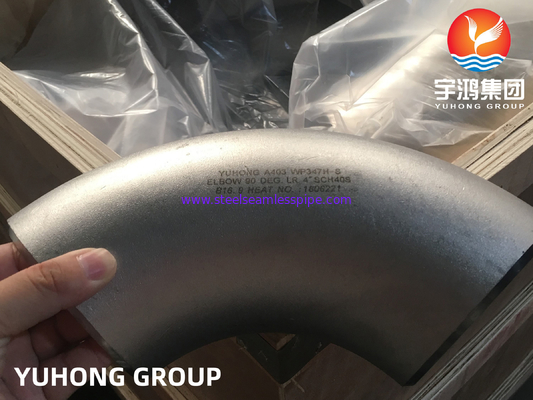

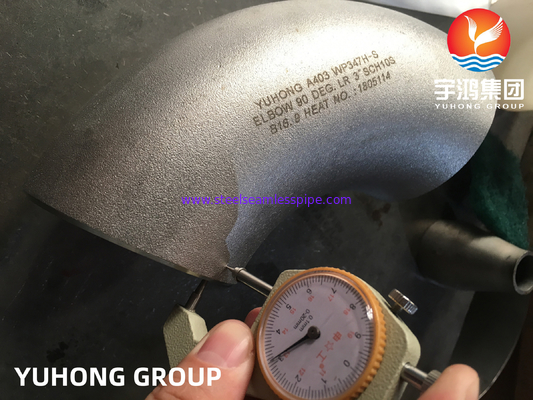

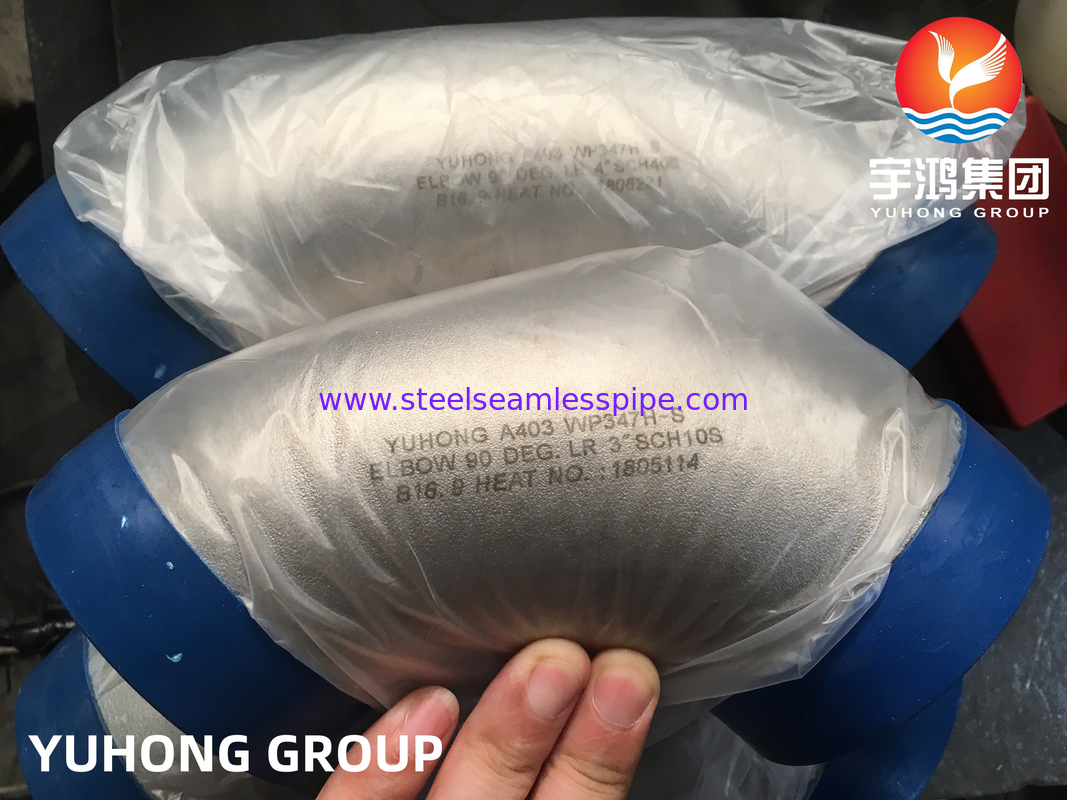

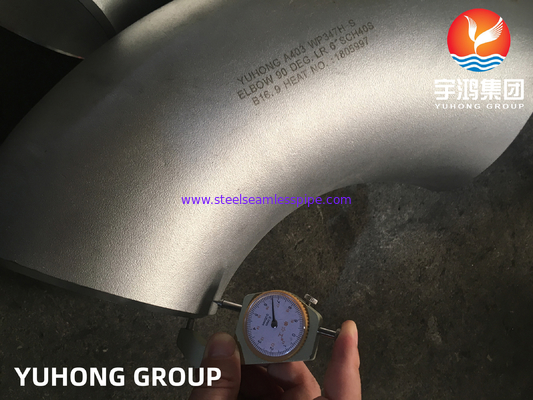

| رقم الموديل: | ASTM A403 WP347H كوع 90 درجة |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الخشب الرقائقي / البليت |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 500 طن شهريا |
| المعيار: | ASTM A403 / ASME SA403 | المواد: | WP347H; WP347H ؛ 1.4961 1.4961 |
|---|---|---|---|
| النوع: | كوع بوتويلد من الفولاذ المقاوم للصدأ | درجة: | 45/90/180 |
| نصف قطرها: | نصف قطر طويل / نصف قطر قصير | الأحجام: | 1/2 "- 48 '' (DN15-DN1200) أو حجم مخصص |
| السماكة: | SCH10S-XXS | السطح: | نسف الرمل |
| إبراز: | تركيبات الكوع الصحية 180 درجة,تركيبات الكوع الصحية لحام بعقب,كوع 90 درجة الصحي astm a403 |
||
كمصنعين رائدين، نحن نفخر بتقديم أجهزة التوصيل الفولاذية ذات الجودة العالية التي تلبي احتياجاتك وتتجاوز توقعاتكنحن نقدم مجموعة واسعة من المنتجات المصممة لتحمل أصعب الظروف وتوفر أداء موثوق بهمن أدوات الأنابيب إلى الأطراف، حلولنا المهندسية الدقيقة موثوق بها من قبل الصناعات في جميع أنحاء العالم.فريقنا المكرس هنا لمساعدتك في كل خطوة من الطريقدعونا نكون شريكك المطلوب لجميع متطلباتك
نظرة عامة:
WP347H المرفق هو نوع معين من أدوات الأنابيب المستخدمة في مختلف الصناعات، وخاصة في درجات الحرارة العالية والبيئات التآكل، فإنه يحتوي على مستويات عالية من الكروم والنيكل والموليبدينوم،التي توفر مقاومة ممتازة للتآكل وقوة درجة حرارة عالية.
التصميم هو تغيير اتجاه تدفق السوائل في نظام الأنابيب. يحتوي على شكل منحني ، عادةً مع انحناء 90 درجة أو 45 درجة ، مما يسمح للسوائل بتغيير الاتجاه بسلاسة.يتم توصيل الكوع إلى الأنابيب باستخدام لحام، أو تقنيات لحام المقابس.
وبما أن الفولاذ المقاوم للصدأ WP347H يقدم العديد من المزايا ، بما في ذلك مقاومة ممتازة للاكسدة والتآكل والبيئات عالية درجة الحرارة. كما أنه يوفر خصائص ميكانيكية جيدة ،مثل قوة السحب العالية والصلابة ويتم استخدامها عادة في الصناعات مثل المعالجة الكيميائية، البتروكيماويات، النفط والغاز، توليد الطاقة، وغيرها من التطبيقات التي تنطوي على درجات حرارة عالية وبيئات تآكل.الغازاتوالسوائل
المواصفات:
| المعيار | ASTM A403 ومعادلها ASME ، DIN & EN Standard. |
| الدرجات | WP347H |
| الحجم | 1/2'-48' أو حجم مخصص |
| سمك الجدار | SCH10S إلى SCH.XXS |
| نصف قطرها | SR LR R=3D R=5D... |
| النهاية | النهاية المنحدرة |
| السطح | تنفير الرمل |
| التعبئة | علبة الخشب المقاوم للطاقة / منصة التسلسيل |
التركيب الكيميائي:
| الدرجة | الأمم المتحدة | ج | م | (ب) | S | نعم | نـي | سي سي |
| WP347H | S34709 | 0.04-0.10 | 2.00 على الأكثر | 0.045 على الأكثر | 0.03 على الأكثر | 1.00 على الأكثر | 9.0-120 | 17.0-190 |
الخصائص الميكانيكية:
| الدرجة | الأمم المتحدة | قوة الشد، دقيقة، كسي (MPa) | قوة الإمداد دقيقة، كسي (MPa) |
تمدد في 2 بوصة. أو 50 ملم، دقيقة (٪) |
| WP347H | S34709 | 75 ((515) | 30 ((205) | 28 |
البعد:
 |
|||||
| الحجم الاسمي |
القطر الخارجي عند بيفل (ملم) |
من الوسط إلى النهاية (ملم) |
|||
| 90 درجة الكوع | 45° الكوع | ||||
| DN | الـ NPS | مفرط | أ | ب | |
| (إل آر) | SR | (إل آر) | |||
| 15 | نصف | 21.3 | 38 | .... | 16 |
| 20 | 3/4 | 26.7 | 38 | .... | 19 |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | واحد ونصف | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | ثلاثة ونصف | 101.6 | 133 | 89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
| ملاحظات: 1) بالإضافة إلى هذه، يتم تطبيق GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 الخ. 2) يجب تصنيع المرفق مع NPS أكثر من 48 مع مراعاة الأحجام المتفق عليها من قبل المشتري والشركة المصنعة. |
|||||
