| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | EN 10204 3.1 / EN 10204 3.2 Inspection Certificate / ISO 9001:2015 |
| رقم الموديل: | A403 WP317L SS متحدة المركز المخفض |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | معبأة في علب من الخشب الرقائقي خالية من التبخير، أو في صناديق خشبية أو منصات نقالة مع حماية ضد الماء |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | L / C في الأفق ، T / T |
| القدرة على العرض: | جهاز كمبيوتر شخصى 1000 شهريا |
| درجة المادة: | أستم A403 WP317L / أونس S31703 | معيار: | ASTM A403 / ASME SA403 |
|---|---|---|---|
| المعيار الأبعاد: | ASME B16.9 | نوع المنتج: | مخفض أحادي المركز |
| نوع الاتصال: | بعقب اللحام (BW) | نطاق الحجم: | 1/2" – 48" |
| سمك الجدار: | SCH 5S – SCH XXS | عملية التصنيع: | تم تشكيله ومعالجته بالحرارة |
| إبراز: | مخفض اللحام التناكبي Ansi B16.9,مخفض اللحام التناكبي astm a403,المخفض المتحد المركز من الفولاذ المقاوم للصدأ ASME SA403 |
||

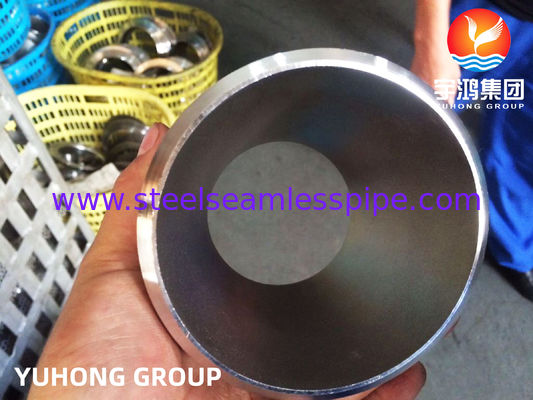

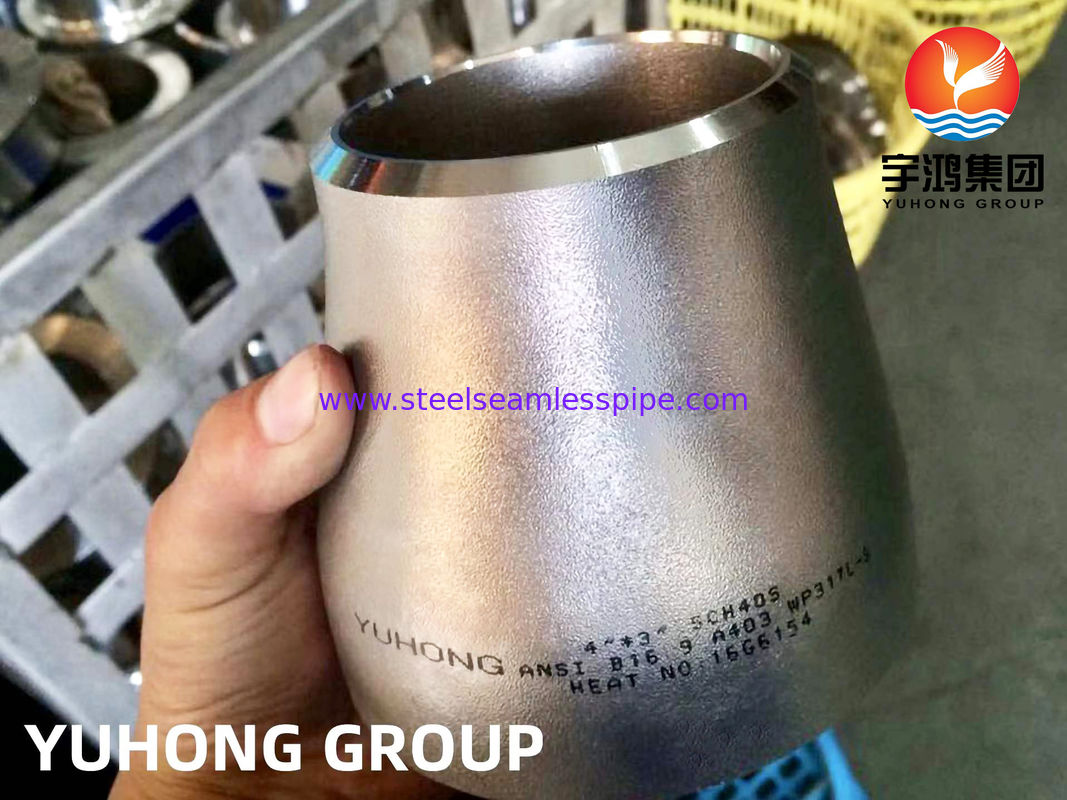

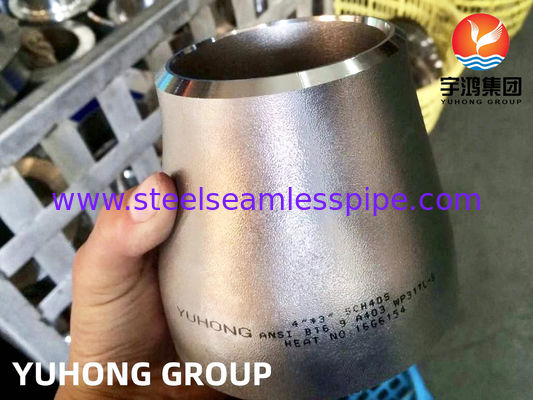

ASTM A403 WP317L مخفض متحد المركز من الفولاذ المقاوم للصدأ لأنابيب العمليات المسببة للتآكل
انتقال التدفق الهندسي لأنظمة العمليات الحرجة
في أنظمة الأنابيب الصناعية، يعتبر المخفض أكثر من مجرد موصل بين حجمين مختلفين من الأنابيب. إنه يؤثر بشكل مباشر على استقرار التدفق وتوزيع الضغط وجودة التثبيت. يساعد تحديد نوع المخفض والمواد الصحيحة على تقليل الاضطرابات والحفاظ على كفاءة العملية وتحسين موثوقية النظام على المدى الطويل.
توفر YUHONG مخفضات متحدة المركز من الفولاذ المقاوم للصدأ ASTM A403 WP317L تم تصنيعها وفقًا لمتطلبات المواد ASTM A403 ومعايير الأبعاد ASME B16.9. يتم إنتاج كل تركيب من مواد خام يمكن تتبعها بالكامل ويخضع لفحص شامل لضمان دقة الأبعاد وتوافق اللحام والأداء الموثوق به في بيئات العمليات المسببة للتآكل. يغطي ASTM A403 تركيبات الفولاذ المقاوم للصدأ الأوستنيتي لأنابيب الضغط، بينما يحدد ASME B16.9 الأبعاد والتفاوتات لتركيبات اللحام التناكبي المصنوعة في المصنع.
متى يجب استخدام المخفض متحدة المركز؟
يحافظ المخفض المركز على محاذاة الخط المركزي لكلا الأنبوبين، مما يجعله مناسبًا للأنظمة التي تتطلب تدفقًا متماثلًا وتوزيعًا متوازنًا للضغط. تشمل مواقع التثبيت النموذجية ما يلي:
خطوط أنابيب العملية العمودية
اتصالات المبادل الحراري
فوهات أوعية الضغط
خطوط مدخل ومخرج المفاعل
أنظمة نقل المواد الكيميائية
وحدات معالجة المصفاة
على عكس المخفضات اللامركزية، يتم اختيار المخفضات متحدة المركز بشكل أساسي حيث يكون الحفاظ على خط مركزي مشترك للأنبوب أكثر أهمية من تجنب تراكم السائل.
دليل اختيار المواد
يعتمد اختيار مادة التركيب المناسبة على وسط المعالجة بدلاً من مجرد مطابقة مادة الأنبوب.
|
عملية المتوسطة |
المواد الموصى بها |
|---|---|
|
المياه الصناعية |
WP304L |
|
عملية كيميائية خفيفة |
WP316L |
|
سوائل معالجة الكلوريد |
WP317L |
|
أنظمة مياه البحر |
دوبلكس S31803 |
|
كلوريد عالي + قوة عالية |
دوبلكس S32205 |
|
خدمة الأحماض القوية |
سبيكة 20 / سبائك النيكل |
يحتوي WP317L على محتوى موليبدينوم أعلى من WP316L، مما يوفر مقاومة محسنة للتآكل والشقوق في البيئات التي تحتوي على الكلوريد.
لماذا تختار WP317L بدلاً من WP316L؟
|
ملكية |
WP316L |
WP317L |
|---|---|---|
|
محتوى الموليبدينوم |
معيار |
أعلى |
|
تأليب المقاومة |
جيد |
أحسن |
|
مقاومة التآكل للشقوق |
جيد |
تحسين |
|
خدمة الكلوريد |
معتدل |
المزيد من البيئات الصعبة |
|
الصناعات النموذجية |
العملية العامة |
الكيميائية والبحرية |
بالنسبة للتطبيقات التي تتضمن مواد كيميائية عدوانية أو تركيزات مرتفعة من الكلوريد، غالبًا ما يتم اختيار WP317L لتوفير هامش أكبر لمقاومة التآكل.
المواصفات الفنية
|
غرض |
مواصفة |
|---|---|
|
معيار |
أستم A403 / أسمي SA403 |
|
معيار الأبعاد |
أسم B16.9 |
|
درجة المادة |
WP317L/UNS S31703 |
|
نوع المنتج |
المخفض متحدة المركز |
|
اتصال |
اللحام التناكبي (BW) |
|
نطاق الحجم |
1/2 بوصة – 48 بوصة (DN15–DN1200) |
|
سمك الجدار |
SCH 5S-SCH XXS |
|
الانتهاء من السطح |
مخلل، تخميل |
|
المعالجة الحرارية |
صلب الحل (عند الاقتضاء) |
|
تقتيش |
مؤشر مديري المشتريات (PMI)، الفحص البصري، فحص الأبعاد، UT (إذا لزم الأمر) |
قائمة مراجعة المشتريات
قبل طلب مخفض متحدة المركز، يجب على المهندسين التأكد من:
✔ حجم الأنبوب الاسمي (NPS)
✔ الجدول الزمني / سمك الجدار
✔ درجة المادة
✔ معيار المواد ASTM
✔ معايير ASME الأبعاد
✔ تحضير نهاية اللحام
✔ متطلبات التفتيش
✔ شهادة اختبار المواد
يساعد توفير هذه المعلومات في مرحلة عرض الأسعار على ضمان التوافق مع نظام الأنابيب المتصلة ويقلل من مخاطر مشكلات التثبيت.
صناعات المشروع النموذجية
|
صناعة |
التثبيت النموذجي |
|---|---|
|
البتروكيماويات |
خطوط نقل العملية |
|
النفط والغاز |
أنابيب المصفاة |
|
المعالجة الكيميائية |
خطوط أنابيب الوسائط المسببة للتآكل |
|
تحلية المياه |
أنابيب خدمة الكلوريد |
|
توليد الطاقة |
أنظمة العمليات المساعدة |
|
الصيدلانية |
أنابيب عملية عالية النقاء |
|
معالجة المياه |
أنظمة الجرعات الكيميائية |
التفتيش والتوثيق
الوثائق المتاحة تشمل:
EN 10204 3.1 شهادة اختبار المواد

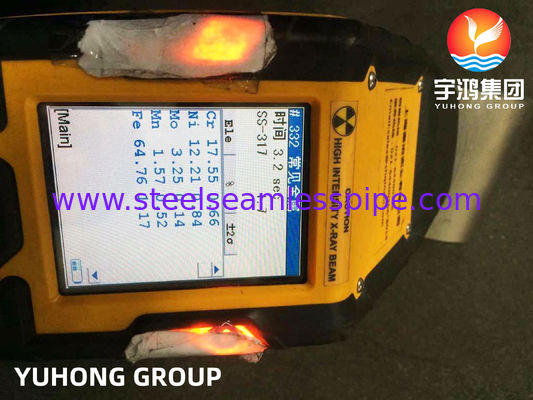

تحديد المواد الإيجابية (PMI)

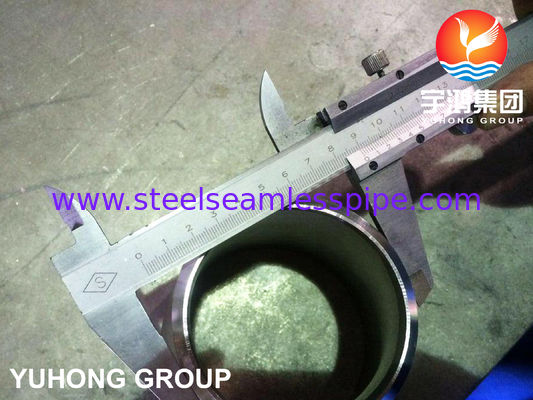

تقرير فحص الأبعاد
تقرير التركيب الكيميائي
تقرير الاختبار الميكانيكي
التفتيش من طرف ثالث (SGS، TÜV، BV، DNV)
لماذا تختار يوهونغ
بدلاً من توفير التجهيزات الفردية، توفر YUHONG حلولاً كاملة لمواد الأنابيب للمشاريع الصناعية. بالإضافة إلى تركيبات اللحام التناكبي ASTM A403، تشتمل مجموعة المنتجات على أنابيب من الفولاذ المقاوم للصدأ، وأنابيب مزدوجة، وأنابيب من سبائك النيكل، وتركيبات وفلنجات مطروقة، مما يسمح لمقاولي EPC والمصنعين الصناعيين بالحصول على مكونات الأنابيب المتوافقة من مورد واحد.
يتم دعم كل طلب من خلال إمكانية تتبع المواد بالكامل وخيارات التصنيع المرنة ووثائق المشروع لتلبية المتطلبات الهندسية الدولية.
الأسئلة المتداولة
يحافظ المخفض المركز على محاذاة الخطوط المركزية للأنابيب ويستخدم بشكل شائع في الأنابيب الرأسية وأنظمة العمليات العامة. يحتوي المخفض اللامركزي على جانب واحد مسطح ويتم اختياره عادةً لخطوط الأنابيب الأفقية أو خطوط شفط المضخة للمساعدة في إدارة الصرف أو تجنب الجيوب الهوائية.
رقم ASTM A403 يحدد متطلبات المواد لتركيبات الفولاذ المقاوم للصدأ الأوستنيتي، بينما يحدد ASME B16.9 الأبعاد والتفاوتات والعلامات الخاصة بتركيبات اللحام التناكبي المصنوعة في المصنع.
