| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | ASTM A403 WP316L غطاء النهاية |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الخشب الرقائقي / البليت |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 500 طن شهريا |
| المعيار: | ASTM A403 / ASME SA403 | المواد: | .045 كحد أقصى1.4404 |
|---|---|---|---|
| النوع: | غطاء بوتويلد من الفولاذ المقاوم للصدأ | الاتصال: | اللحام |
| الحجم: | 1/2 "-48" (DN15-DN1200) أو حجم مخصص | السماكة: | SCH10S-XXS (2-60 مم) |
| السطح: | نسف الرمل | التعبئة: | حالة الخشب الرقائقي / البليت |
| إبراز: | غطاء الفولاذ المقاوم للصدأ astm a403,غطاء الفولاذ المقاوم للصدأ 316h,أغطية أنابيب الفولاذ المقاوم للصدأ asme sa403 |
||

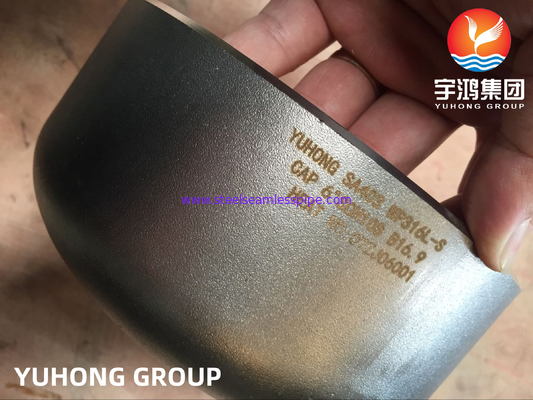

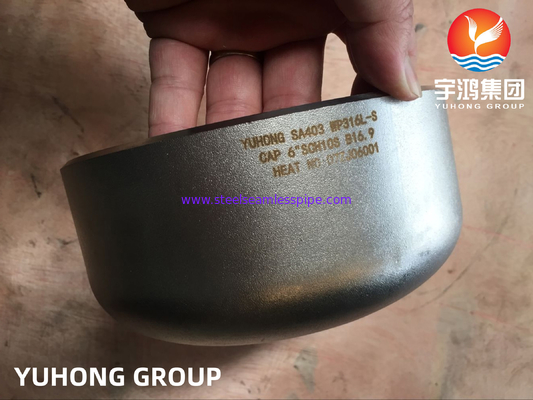

لمحة عامة:
غطاء نهاية WP316L هو عنصر حاسم في أنظمة الأنابيب، وخاصة في الصناعات مثل النفط والغاز، المعالجة الكيميائية، والصيدلة.يقدم مقاومة ممتازة للتآكل، مما يجعلها مناسبة للبيئات القاسية حيث التعرض للمواد الآكلة شائع.
يزيد محتوى الكربون المنخفض له من مقاومة التآكل بين الحبيبات ، خاصة في المناطق المحامية. عادة ما تتميز الغطاء النهائي بنهاية ناعمة ،ضمان الحد الأدنى من الاضطرابات في تدفق السائل وتسهيل التنظيف بسهولة.
من حيث الأبعاد ، هذه الأغطية تتوافق مع معايير مختلفة ، مما يضمن تناسب عالمي لأحجام الأنابيب المختلفة. التثبيت بسيط ، وغالبا ما يتطلب لحام أو خيوط ،تتيح الختم الآمن لأطراف الأنابيب لمنع التسرب.
الغطاء النهائي WP316L هو أيضا المفضلة لخصائصها الميكانيكية، مثل القوة والمتانة، وتوفير موثوقية طويلة الأجل.تنوعها وأدائها تجعلها حيوية للحفاظ على سلامة أنظمة الأنابيب.
المواصفات:
| المعيار | أيه إس إم إيه 403/أيه إس إم إيه SA403 |
| المواد | WP316L؛1.4404 |
| النوع | غطاء مؤخرة السيارة |
| الاتصال | الحوائط |
| الحجم | 1/2"-48" ((DN15-DN1200) أو حجم مخصص |
| سمك | SCH10S-XXS ((2-60mm) |
| السطح | تنفير الرمل |
| التعبئة | علبة الخشب المقاوم للطاقة / منصة التسلسيل |
التركيب الكيميائي:
| الدرجة | ج | م | (ب) | S | نعم | نـي | سي سي | (مو) |
| WP316L | 0.03 على الأكثر | 2.0 على الأكثر | 0.045 على الأكثر | 0.03 على الأكثر | 1.00 على الأكثر | 10.0-140 | 16.0-180 | 2.0-3.0 |
الخصائص الميكانيكية:
| الدرجة | قوة العائد، دقيقة، ksi [MPa] |
قوة الشد، دقيقة ksi [MPa] |
الطول % |
| WP316L | 25 ((170) | 70 ((485) | 28 |
مقاس لـ BW Cap:
|
|
|||||
| الحجم الاسمي |
قطر خارج في بيفل (ملم) |
الطول (ملم) |
الحد من سمك الجدار للطول E (ملم) |
||
| DN | الـ NPS | مفرط | E | E1 | |
|
15 |
نصف | 21.3 | 25 | 25 | 4.57 |
| 20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
| 25 | 1 | 33.4 | 38 | 38 | 4.57 |
| 32 | 1 1/4 | 42.2 | 38 | 38 | 4.83 |
| 40 | واحد ونصف | 48.3 | 38 | 38 | 5.08 |
| 50 | 2 | 60.3 | 38 | 44 | 5.59 |
| 65 | 2 1/2 | 73.0 | 38 | 51 | 7.11 |
| 80 | 3 | 88.9 | 51 | 64 | 7.62 |
| 90 | ثلاثة ونصف | 101.6 | 64 | 76 | 8.13 |
| 100 | 4 | 114.3 | 64 | 76 | 8.64 |
| 125 | 5 | 141.3 | 76 | 89 | 9.65 |
| 150 | 6 | 168.3 | 89 | 102 | 10.92 |
| 200 | 8 | 219.1 | 102 | 127 | 12.7 |
| 250 | 10 | 273.0 | 127 | 152 | 12.7 |
| 300 | 12 | 323.8 | 152 | 178 | 12.7 |
| 350 | 14 | 355.6 | 165 | 191 | 12.7 |
| 400 | 16 | 406.4 | 178 | 203 | 12.7 |
| 450 | 18 | 457.0 | 203 | 229 | 12.7 |
| 500 | 20 | 508.0 | 229 | 254 | 12.7 |
| 550 | 22 | 559.0 | 254 | 254 | 12.7 |
| 600 | 24 | 610.0 | 267 | 305 | 12.7 |
| 650 | 26 | 660.0 | 267 | .... | .... |
| 700 | 28 | 711.0 | 267 | .... | .... |
| 750 | 30 | 762.0 | 267 | .... | .... |
| 800 | 32 | 813.0 | 267 | .... | .... |
| 850 | 34 | 864.0 | 267 | .... | .... |
| 900 | 36 | 914.0 | 267 | .... | .... |
| 950 | 38 | 965.0 | 305 | .... | .... |
| 1000 | 40 | 1016.0 | 305 | .... | .... |
| 1050 | 42 | 1067.0 | 305 | .... | .... |
| 1100 | 44 | 1118.0 | 343 | .... | .... |
| 1150 | 46 | 1168.0 | 343 | .... | .... |
| 1200 | 48 | 1219.0 | 343 | .... | .... |
| الملاحظة العامة: يجب أن يكون شكل هذه الأغطية بيضاويًا ويجب أن يتوافق مع المتطلبات الواردة في قانون ASME للكبائن وأوعية الضغط. ملاحظات: (1) الطول E ينطبق على السُمك الذي لا يتجاوز الذي ورد في العمود (2) الطول E1ينطبق على سمك أكبر مما هو مذكور في العمود: سمك الحائط الحدودي للطول، E for NPS 24 and smaller.1يجب أن يكون بموجب اتفاق بين المصنع والمشتري. |
|||||
التطبيق:
1البيئات البحرية: تستخدم في بناء السفن والمنصات البحرية بسبب مقاومة تآكل الماء المالح.
2المعالجة الكيميائية: مثالية لأنظمة الأنابيب التي تتعامل مع المواد الكيميائية العدوانية، وضمان السلامة والمتانة.
3صناعة الأغذية والمشروبات: تستخدم في التطبيقات الصحية لمنع التلوث والحفاظ على النظافة.
4صناعة الأدوية: تستخدم في الأنظمة التي تتطلب نقاءً عالياً ومقاومة للهجوم الكيميائي.
5صناعة النفط والغاز: عادة ما توجد في خطوط الأنابيب وخزانات التخزين حيث مقاومة الضغط العالي ودرجة الحرارة أمر بالغ الأهمية.
6توليد الطاقة: تستخدم في مبادلات الحرارة وغيرها من المكونات في محطات الطاقة.
7معالجة المياه: تطبق في الأنظمة التي تتطلب مقاومة التآكل عند التعامل مع المياه المعالجة وغير المعالجة.
