| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| رقم الموديل: | ASTM A234 WP9 عودة 180 درجة |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الخشب الرقائقي / البليت |
| وقت التسليم: | حسب الكمية |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 طن شهريا |
| المعيار: | أستم A234 / أسمي SA234 | المواد: | WP9 |
|---|---|---|---|
| النوع: | عودة سبائك الصلب بوتويلد | الاتصال: | اللحام |
| الأحجام: | 1/2 "- 48 '' (DN15-DN1200) أو حجم مخصص | السماكة: | SCH10S-XXS |
| السطح: | اللوحة السوداء | التعبئة: | حالة الخشب الرقائقي / البليت |
| إبراز: | astm a234 wp11 تركيبات لحام بعقب,تركيبات لحام بعقب a234 wp22,تركيبات أنابيب لحام بعقب astm |
||
لمحة عامة:

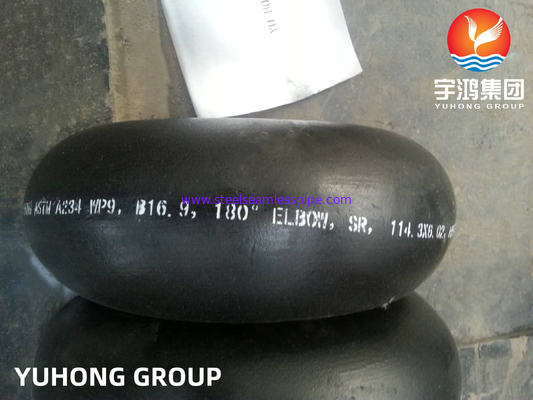

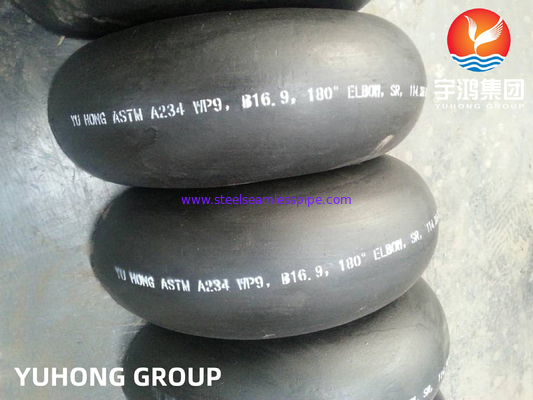

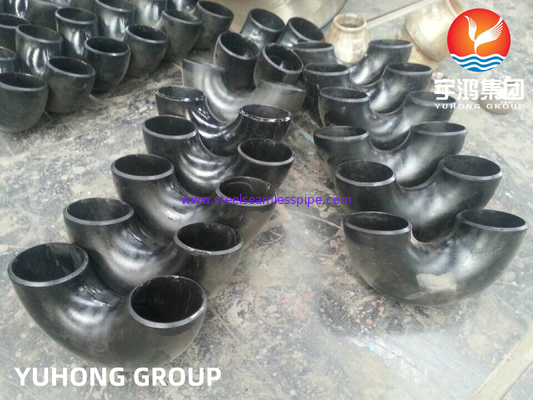

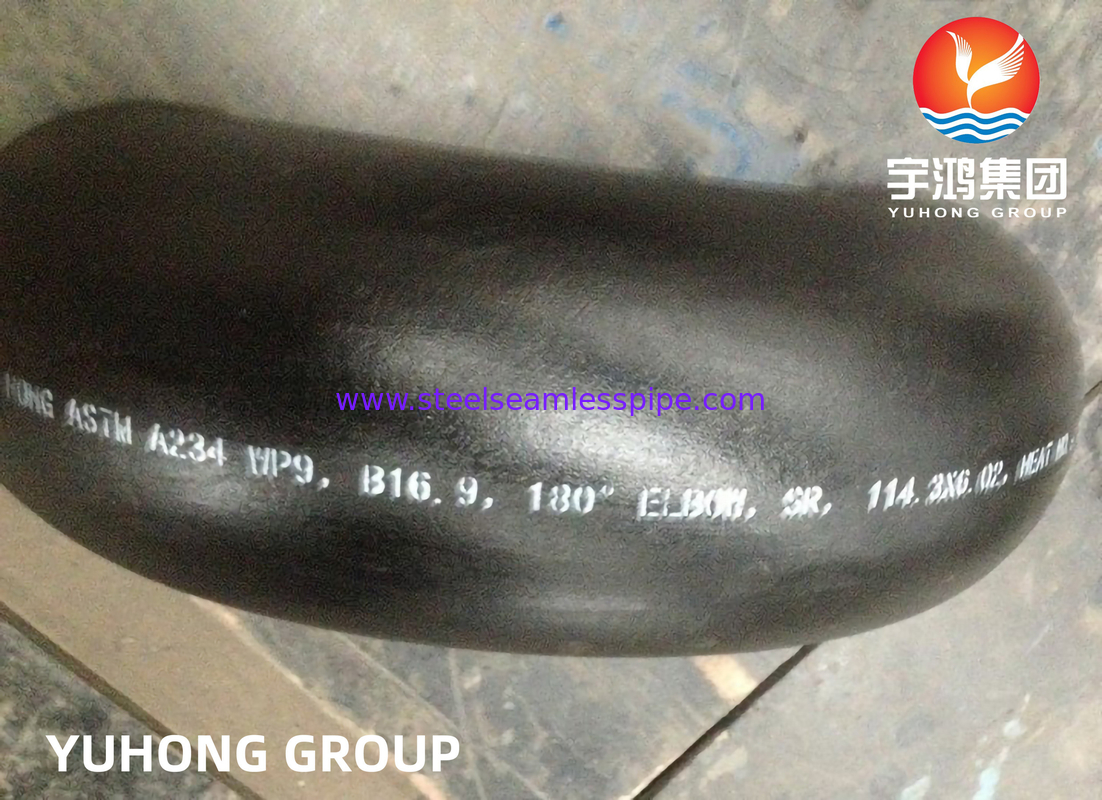

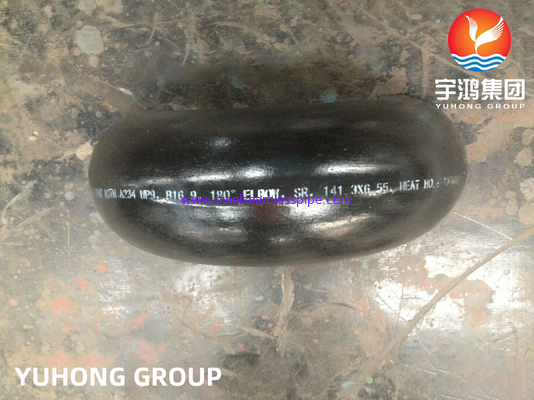

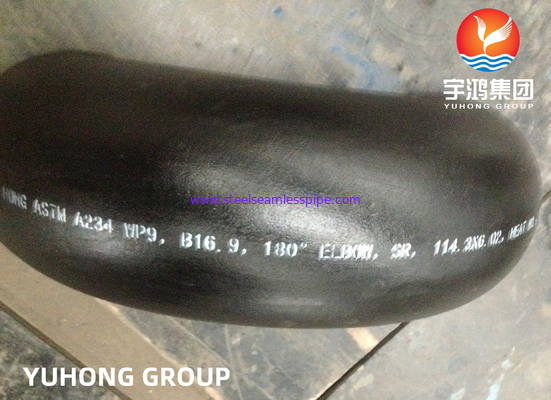

ASTM A234 WP9 هي مواصفات قياسية للوحات المصنوعة من الفولاذ الكربوني المصنع والفولاذ اللاسيكي المصنوعة لخدمة درجات الحرارة المتوسطة والعالية.ويعتبر تركيب العودة WP9 جزءًا من هذه المواصفات وهو مصمم لاستخدامه في أنظمة الأنابيب حيث يحتاج عكس اتجاه التدفق.
يتم استخدام عودة WP9 عادة في التطبيقات التي تتطلب فيها أنظمة أنابيب العملية عكس التدفق لأسباب تشغيلية أو إضافية.يمكن تثبيت هذا التركيب في أي مكان داخل نظام الأنابيب، وهي مصممة لتوفير حل فعال من حيث التكلفة لأنظمة الأنابيب التي تتطلب عكس تدفق متكرر أو أحيانًا.
يتم تصنيع عدادات WP9 من مواد عالية الجودة لضمان متانتها وأدائها الطويل الأمد.ويمكن تخصيصها لتلبية متطلبات التطبيق المحددةبشكل عام ، فإن إصلاح ASTM A234 WP9 العائد هو جزء أساسي من العديد من الصناعات ويعرف على موثوقيته ووظائفه وسهولة التثبيت.
المواصفات:
| المعيار | ASTM A234 ومعادلها ASME ، DIN & EN Standard. |
| الدرجات | WP9 |
| الحجم | 1/2'-48' أو حجم مخصص |
| سمك الجدار | SCH10S إلى SCH.XXS |
| نصف قطرها | SR LR |
| النهاية | النهاية المنحدرة |
| السطح | الرسم الأسود |
| التعبئة | علبة الخشب المقاوم للطاقة / منصة التسلسيل |
التركيب الكيميائي:
| الدرجة | ج | م | (ب) | S | نعم | سي سي | (مو) |
| WP9 | 0.15 على الأكثر | 0.30-0.60 | 0.03 على الأكثر | 0.03 على الأكثر | 1.00 على الأكثر | 8.0-100 | 0.90-1.10 |
الخصائص الميكانيكية:
| الدرجة |
قوة الشد دقيقة، كسي (MPa) |
قوة الغلة دقيقة، كسي (MPa) |
تمدد في 2 بوصة. أو 50 ملم، دقيقة (٪) |
| WP9 CL1 | 60 ((415) | 30 ((205) | 22 |
| WP9 CL3 | 75 ((520) | 45 ((310) | 22 |
البعد:
|
|
||||||
| الحجم الاسمي |
القطر الخارجي عند بيفل (ملم) |
من المركز إلى المركز | مرة أخرى وجهاً لوجه | |||
| 180 درجة العودة | ||||||
| DN | الـ NPS | مفرط | أوه | ك | ||
| (إل آر) | SR | (إل آر) | SR | |||
| 15 | نصف | 21.3 | 76 | - | 48 | - |
| 20 | 3/4 | 26.7 | 76 | - | 51 | - |
| 25 | 1 | 33.4 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 42.2 | 95 | 64 | 70 | 52 |
| 40 | واحد ونصف | 48.3 | 114 | 76 | 83 | 62 |
| 50 | 2 | 60.3 | 152 | 102 | 106 | 81 |
| 65 | 2 1/2 | 73.0 | 190 | 127 | 132 | 100 |
| 80 | 3 | 88.9 | 229 | 152 | 159 | 121 |
| 90 | ثلاثة ونصف | 101.6 | 267 | 178 | 184 | 140 |
| 100 | 4 | 114.3 | 305 | 203 | 210 | 159 |
| 125 | 5 | 141.3 | 381 | 254 | 262 | 197 |
| 150 | 6 | 168.3 | 457 | 305 | 313 | 237 |
| 200 | 8 | 219.1 | 610 | 406 | 414 | 313 |
| 250 | 10 | 273.0 | 762 | 508 | 518 | 391 |
| 300 | 12 | 323.8 | 914 | 609 | 619 | 467 |
| 350 | 14 | 355.6 | 1067 | 711 | 711 | 533 |
| 400 | 16 | 406.4 | 1219 | 813 | 813 | 610 |
| 450 | 18 | 457.0 | 1372 | 914 | 914 | 686 |
| 500 | 20 | 508.0 | 1524 | 1016 | 1016 | 762 |
| 550 | 22 | 559.0 | 1676 | 1118 | 1118 | 838 |
| 600 | 24 | 610.0 | 1829 | 1219 | 1219 | 914 |
| 650 | 26 | 660.0 | - | - | - | - |
| 700 | 28 | 711.0 | - | - | - | - |
| 750 | 30 | 762.0 | - | - | - | - |
| 800 | 32 | 813.0 | - | - | - | - |
| 850 | 34 | 864.0 | - | - | - | - |
| 900 | 36 | 914.0 | - | - | - | - |
| 950 | 38 | 965.0 | - | - | - | - |
| 1000 | 40 | 1016.0 | - | - | - | - |
| 1050 | 42 | 1067.0 | - | - | - | - |
| 1100 | 44 | 1118.0 | - | - | - | - |
| 1150 | 46 | 1168.0 | - | - | - | - |
| 1200 | 48 | 1219.0 | - | - | - | - |
