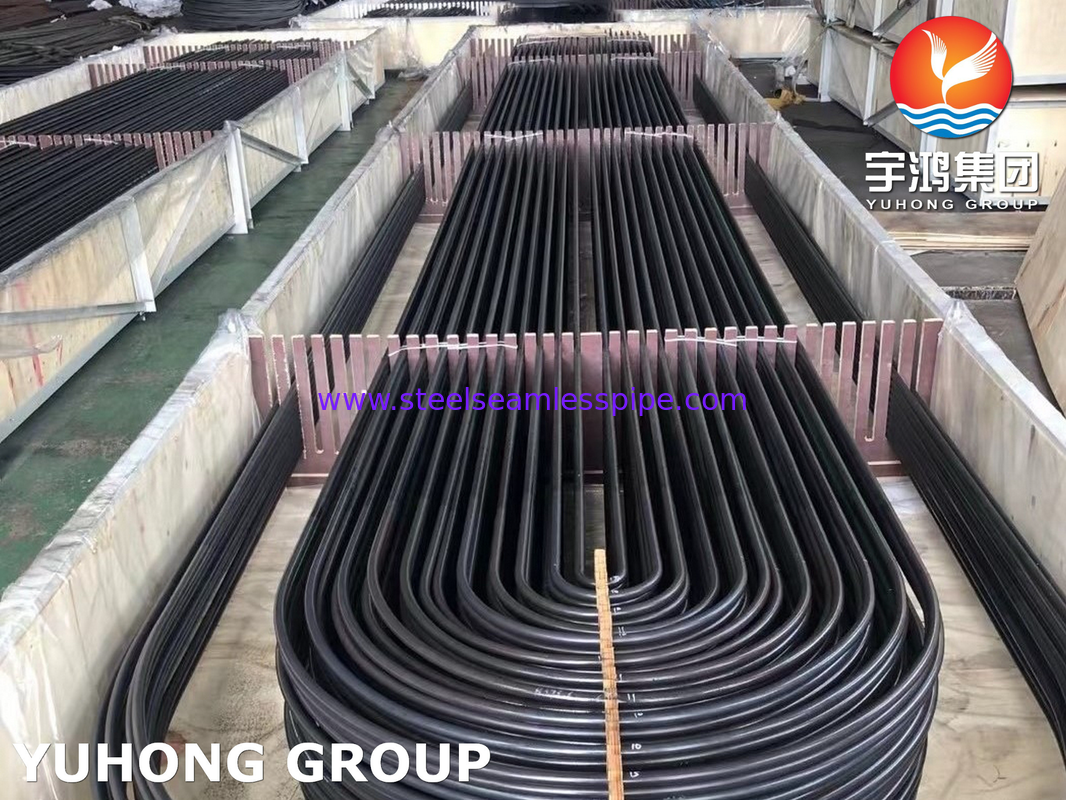

أنبوب مبادل حراري ملولب على البارد ASTM A179 على شكل حرف U للمعدات ذات الغلاف والأنبوب

أنابيب مبادلات الحرارة ذات الانحناء على شكل حرف U من ASTM A179 المصنوعة بدون لحام هي أنابيب فولاذية منخفضة الكربون مسحوبة على البارد مشكلة على شكل حرف U للاستخدام في مبادلات الحرارة ذات الغلاف والأنبوب، والمكثفات، ومعدات نقل الحرارة المماثلة. مادة الأنبوب تتوافق مع ASTM A179/A179M، وتخضع للإصدار المحدد ومتطلبات الشراء. يسمح تكوين الانحناء على شكل حرف U بتوصيل كلا طرفي الأنبوب في لوحة الأنبوب مع استيعاب تخطيط الأنبوب المطلوب داخل المبادل.

هذه الأنابيب مناسبة لتصميمات مبادلات الحرارة حيث يتم تحديد ترتيب الانحناء العائد وتلبي أنابيب الفولاذ منخفض الكربون متطلبات العملية. يمكن لتكوين شكل حرف U استيعاب التمدد الحراري على طول الأنبوب، مع إلغاء الحاجة إلى اتصال عائد منفصل داخل دائرة الأنبوب. يعتمد الأداء الفعلي على أبعاد الأنبوب، ونصف قطر الانحناء، وسمك الجدار، ودرجة حرارة التشغيل، والضغط، وتوافق السوائل، وتصميم المبادل.

لأجل الشراء للمشروع، حدد القطر الخارجي للأنبوب، وسمك الجدار، ونصف قطر الانحناء على شكل حرف U، وطول الساق المستقيم، وهندسة الانحناء، والكمية، ومتطلبات الفحص المطبقة. جودة الانحناء والدقة الأبعاد مهمة بشكل خاص حيث يجب أن تتناسب الأنابيب مع لوحة أنبوب موجودة أو استبدال الأنابيب التالفة أثناء إعادة تركيب المبادل. يجب التحقق من امتثال المواد وقبول الانحناء مقابل مواصفات الشراء المطبقة.

يمكن تحديد أنابيب ASTM A179 ذات الانحناء على شكل حرف U لـ:

• مبادلات الحرارة ذات الغلاف والأنبوب.
• المكثفات الصناعية.
• معدات نقل الحرارة العملية.
• أنظمة المرافق في المصافي والبتروكيماويات.
• أنابيب استبدال لتصميمات مبادلات الحرارة المتوافقة.

بالنسبة لمشاريع إعادة التركيب، قم بتأكيد أبعاد الأنبوب الأصلية، ونصف قطر الانحناء، وطول الساق المستقيم، وتخطيط الأنبوب، ومواصفات المواد قبل الطلب. يمكن أن تمنع هندسة الانحناء غير الصحيحة التركيب المناسب أو تؤثر على ملاءمة حزمة الأنابيب.

• المعيار المادي: ASTM A179/A179M، كما هو محدد في أمر الشراء.
• مادة الأنبوب: فولاذ منخفض الكربون مسحوب على البارد بدون لحام.
• تكوين المنتج: أنبوب مبادل حراري ذو انحناء على شكل حرف U.
• أبعاد الأنبوب: القطر الخارجي وسمك الجدار حسب المواصفات.
• هندسة الانحناء: نصف القطر وأطوال الساق وفقًا للرسم المعتمد أو جدول الأنابيب.
• الفحص: اختبار المواد، والفحوصات الأبعاد، والفحوصات الإضافية حسب ما تتطلبه المواصفات المطبقة والطلب.

يغطي ASTM A179 متطلبات الأنابيب الأساسية. يجب تحديد هندسة الانحناء على شكل حرف U، والمعالجة الحرارية بعد الانحناء، وفحص الانحناء، والمتطلبات الخاصة الأخرى بشكل منفصل حيثما ينطبق ذلك.

بالنسبة للمعدات الجديدة وحزم الأنابيب البديلة، يجب تأكيد المعلومات التالية قبل الإنتاج:

• القطر الخارجي للأنبوب وسمك الجدار المحدد.
• نصف قطر الانحناء المركزي.
• طول الساق المستقيم على جانبي الانحناء.
• الطول الكلي للأنبوب والتفاوتات الأبعاد.
• اتجاه الانحناء المطلوب ومراجع الرسم.
• متطلبات المعالجة الحرارية بعد الانحناء والفحص، إن وجدت.

بالنسبة لمشاريع الاستبدال، فإن توفير رسم الأنبوب الأصلي أو مواصفات عينة بأبعاد يمكن أن يساعد في تقليل مشاكل الملاءمة أثناء التركيب.

يجب الاتفاق على متطلبات الفحص قبل تأكيد الطلب. اعتمادًا على مواصفات الشراء ونطاق التوريد الفعلي، قد تشمل وثائق الجودة ما يلي:

• شهادة اختبار المواد (MTC).
• سجلات اختبار التركيب الكيميائي والخصائص الميكانيكية.
• اختبارات الصلابة، والتسطيح، والتوسيع، أو اختبارات أخرى مطلوبة بواسطة مواصفات الأنبوب المطبقة.
• الفحص الأبعاد لقطر الأنبوب، وسمك الجدار، ونصف قطر الانحناء، وطول الساق.
• الاختبار الهيدروستاتيكي أو اختبارات أخرى محددة، حسب الاقتضاء.
• فحص إضافي أو شهادة طرف ثالث عند الاتفاق.

لا ينبغي افتراض أن المعالجة الحرارية بعد الانحناء، والاختبارات غير المدمرة، واختبار تحديد الهوية الإيجابي (PMI)، والفحص الخاص مشمولة ما لم تكن مطلوبة بشكل صريح ومؤكدة.

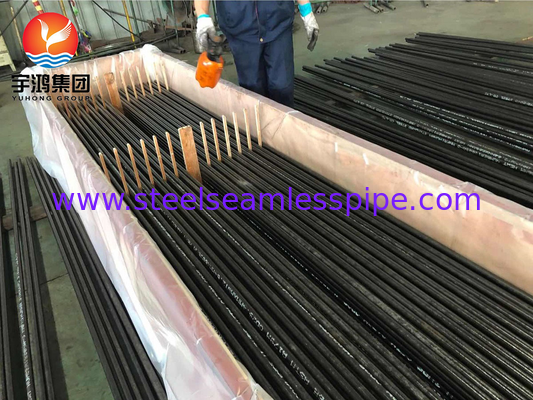

عادة ما يتم تعبئة أنابيب الانحناء على شكل حرف U في صناديق خشبية مناسبة، أو إطارات فولاذية، أو عبوات تصدير واقية أخرى وفقًا لطول الأنبوب، وهندسة الانحناء، وكمية الطلب، ومتطلبات النقل. يجب ترتيب الدعامات لتقليل التشوه، والصدمات، وتلف السطح أثناء المناولة والشحن.

يجب تأكيد التعبئة، وتعريف الأنبوب، ووثائق التصدير، وميناء فوب، وجدول التسليم في عرض الأسعار.

يعتمد الحد الأدنى لكمية الطلب ووقت التسليم على أبعاد الأنبوب، ونصف قطر الانحناء، وطول الساق، والكمية، ومتطلبات الإنتاج، ونطاق الفحص.

للحصول على عرض أسعار، يرجى تقديم:

• متطلبات مادة ASTM A179/A179M.
• القطر الخارجي للأنبوب وسمك الجدار.
• نصف قطر الانحناء على شكل حرف U وطول الساق المستقيم.
• الكمية وهندسة الأنبوب المطلوبة.
• الرسم أو جدول الأنابيب، إن وجد.
• متطلبات المعالجة الحرارية والفحص.
• الوجهة، وشروط التجارة الدولية المفضلة، وتاريخ التسليم المطلوب.

طلب عرض أسعار: أرسل جدول الأنابيب أو الرسم الخاص بك لتأكيد الجدوى الفنية، والسعر، والحد الأدنى لكمية الطلب، ووقت التسليم، ووثائق الفحص، وترتيبات الشحن.
