| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

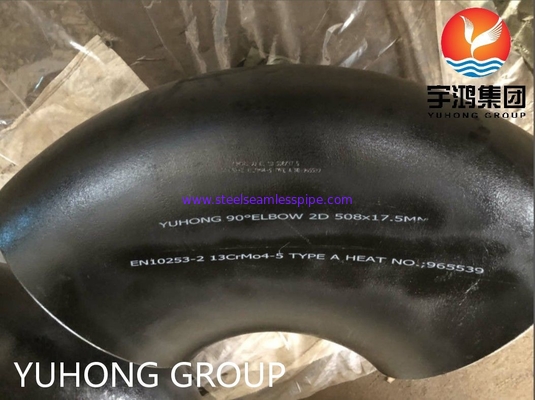

| رقم الموديل: | EN10253-2 13CrMo4-5 النوع- أ |
| الحد الأدنى لكمية: | 100 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 20-80 يومًا |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1500 طن شهريا |
| المواد: | الصلب | Shape: | Elbow, Tee, Reducer, Cap, etc. |
|---|---|---|---|
| الاتصال: | ملحومة ، مترابطة ، مقبس ، إلخ. | Technics: | Forged, Casting, Pushing, Butt weld, Welding |
| Size: | Customized | المعيار: | ANSI ، DIN ، JIS ، إلخ. |
| Product name: | Black Painting Fittings, Press Fitting, Vaccum Pipe, Butt Welding Pipe Fitting, Stainless Steel Pipe Fittings | Application: | Pipeline, Oil and Gas, etc. |
| Thickness: | STD, DIN, SCH40, SGP, SCH10-XXS(2-60mm) | Certificate: | ISO, CE, API, etc. |
| MOQ: | 1 Piece | OEM: | Accept |
| Package: | Carton, Wooden Case, etc. | Payment Term: | T/T, L/C, etc. |
| الضغط: | مرتفع، متوسط، منخفض | Surface Treatment: | Galvanized, Black, etc. |
| الحرارة: | مرتفع، متوسط، منخفض | ||
| إبراز: | en10253-2 كوع من الصلب الكربوني,كوع من الصلب الكربوني buttweld,كوع en10253-2 cs |
||
1 نطاق
1.1 يحدد هذا الجزء من معيار EN 10253 المفاصل المطاطية بدون خيوط وملحومة (المرفقين، المكسرات المركزية والمتحركة،من الفولاذ المقاوم للصدأ الأوستنيتي والفولاذ المقاوم للصدأ الأوستنيتي الفيرريتي (المزدوج)لا توجد متطلبات فنية للتسليم، لا توجد متطلبات تفتيش محددة.
المواصفات:
| المواصفات | EN 10253/1 |
| معيار EN 10253/2 النوع A عامل الحمل المنخفض | |
| معيار EN 10253/2 النوع B عامل الحمل الكامل | |
| شهادة الاختبار | شهادة اختبار الشركة المصنعة وفقًا لمعيار EN10204 3.1، 3.2 / تحت وكالة التفتيش من طرف ثالث مثل DNV ، LLOYDS ، SGS ، TUV ، ABS ETC / شهادة اختبار المختبر من مختبر معتمد من NABL. |
| شروط التسليم | كما تم تطبيعها وتصميمها - BR / N / Q / T ، معالجة ، مطاطية ، مطاطية حرارية / تشكيل ، مطاطية تطبيعية |
| معيار الأبعاد | MSS SP44، ANSI B16.48، ANSI B16.36، ANSI B16.28، ANSI B16.47، ANSI B16.5 |
| عملية التشكيل | طلاء، صناعة، معالجة |
| أنواع | EN 10253 الكوع |
| 2d القطر الخارجي و حجم سمك الجدار | 1/2" NB إلى 60" NB (حجم الحفر الاسمي) |
| سمك الحائط: من 1 إلى 100 مم | |
| التعبئة | أغطية نهاية بلاستيكية / حزمة / صندوق خشبي / فضفاضة / أغلفة قطعة بلاستيكية / منصة خشبية / محافظ مقفل |
1.2 قيود الاستخدام
الضغط المسموح به ودرجة الحرارة هي مسؤولية العميل وفقا للتكنولوجيا القائمة وتطبيق عامل إتي في اللوائح والقوانين والمعايير.بشكل عام، يتم استخدام معامل المفاصل لحساب سمك مكون يحتوي على واحد أو أكثر من لحام البط ، وليس محيط:
بالنسبة لمعدات الاختبار العشوائي غير المدمر: 0.85;
بالنسبة للمعدات التي لا تقوم بإجراء اختبارات غير مدمرة باستثناء الفحص البصري: 0.7.
1.3 ما لم ينص على خلاف ذلك في هذا الجزء من معيار EN 10253، تطبق المتطلبات التقنية العامة لتقديم المعيار EN 10021.
EN 10253-2 أدوات الأنبوب لديها متطلبات تقنية معينة للتسليم، مثل النموذج، والعلامة، ونوع الصلب، والتعبئة والتغليف، والحجم، الخ.من السهل على العملاء فهم التفاصيل من خلال المواصفات. إلتفاف En 10253-2-2-A نوع المرفق هو مماثل لنوع المرفق، ولكن المرفق أطول، والقضاء على الضغط المفاجئ على الجدار.DIN EN 10253 2 المرفقات من النوع B قصيرة جدا ويمكن أن تتحمل ضغطا كبيرا عند الدورانومع ذلك، فإن مرفقينا من نوع BS EN 10253-2 B وغيرها من الملحقات مصنوعة من جودة ممتازة وتم اختبارها بعناية حتى يتمكن عملاؤنا من الحصول على أفضل المنتجات.
مخطط الأبعاد من EN 10253-2 نوع الكوع
| EN 10253-1، Bauart 3، 90° | ||||
| DN | د | T | F | ب |
| 15 | 21,3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2,3 | 29 | 43 |
| 25 | 33,7 | 2,6 | 38 | 56 |
| 32 | 42,4 | 2,6 | 48 | 70 |
| 40 | 48,3 | 2,6 | 57 | 83 |
| 50 | 60,3 | 2,9 | 76 | 106 |
| 65 | 76,1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3,2 | 114 | 159 |
| 100 | 114,3 | 3,6 | 152 | 210 |
| 125 | 139,7 | 4,0 | 190 | 262 |
| 150 | 168,3 | 4,5 | 229 | 313 |
| 200 | 219,1 | 6,3 | 305 | 414 |
| 250 | 273,0 | 6,3 | 381 | 518 |
| 300 | 323,9 | 7,1 | 457 | 619 |
تطبيق EN 10253-2 الكوع
