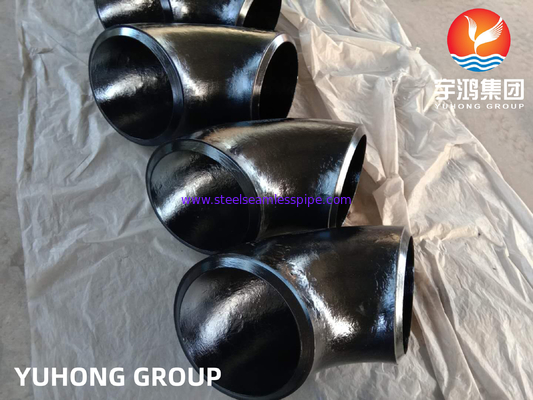

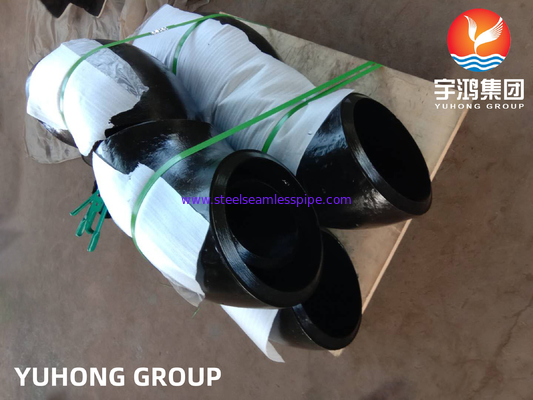

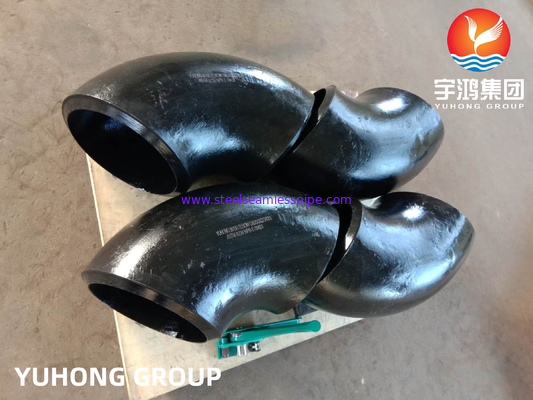

ASTM A234 WPB كوع الفولاذ الكربوني ، نصف قطره الطويل (LR) ، أنابيب لحام مؤخرة9

ASTM A234 WPB كوع الفولاذ الكربوني ، نصف قطره الطويل (LR) ، أنابيب لحام مؤخرة9

خلاصة

ASTM A234 WPB المرفق هو واحد من أكثر أشكال الأدوات المستخدمة في الأنابيب. المرفق هو رابط على شكل مرفق ويسمح بتحويل الاتجاه في تدفق السائل.A234 WPB المرفق يتم إنتاجه وتزويدها في شكل لحام الأرداف. SA234 WPB الكوع عادة ما يكون في أي من ثلاث زوايا ؛ 22.5، 45 أو 90 درجة. A234 WPB SCH 80 المرفق هو معيار يتوافق مع الجدول 80. ASTM A234 WPB المرفق يمكن أيضا أن تكون مطوية أو معالجة ؛ في بعض الأحيان يتم أيضا في المقبس.

SA234 WPB الكوع مصنوع من الفولاذ الكربوني أو الصلب المسبوب. اعتمادا على احتياجات التطبيق، A234 Wpb الكوع الأبعاد تختلف. يمكن تطبيقها على جميع الأحجام الاسمية من الأنابيب.A234 Wpb وزن الكوع يعتمد في الغالب على المادة، قطر وطول التركيب. المرفق 90 A234 WPB يشير إلى درجة التغيير في الاتجاه بنسبة 90 درجة.

أيه إس تي إم إيه 234 نطاق:

• تغطي هذه المواصفات الأدوات من الفولاذ الكربوني المصنوع والفولاذ المقاوم للسبائك من البناء السلس واللحامي الذي يشمله آخر مراجعة لـ ASME B16.9، ب1611، MSS-SP-79، MSS-SP-83، و MSS-SP-95. هذه الأجهزة المعدنية هي للاستخدام في أنابيب الضغط وفي تصنيع الأوعية الضغطية للخدمة في درجات حرارة معتدلة و مرتفعة.يجب أن يتم تزويد الأجهزة المختلفة عن معايير ASME و MSS هذه وفقًا للمطلب التكميلي S58 من المواصفات A 960/A 960M.
• يتم توفير متطلبات إضافية اختيارية للأجهزة المعدنية حيث يتم الرغبة في درجة أكبر من الفحص.يمكن تحديد واحدة أو أكثر من هذه المتطلبات الإضافية في النظام.
• لا تشمل هذه المواصفات أدوات اللحام المصبوب أو الأدوات المصنعة من الأدوات المصبوبة. يتم حكم أدوات اللحام الصلب المصبوب بمواصفات A 216/A 216M و A 217/A 217M.
• يتم التعبير عن هذه المواصفات في كل من وحدات البوصات والجنيهات والوحدات SI. ومع ذلك، ما لم يحدد الطلب تسمية المواصفات المطبقة (وحدات SI) ،يجب أن يتم توفير المواد إلى وحدات بوصة-جنيه.
• القيم المذكورة إما في وحدات البوصة-الجنيه أو وحدات SI يجب اعتبارها منفصلة كوحدات قياسية. داخل النص ، يتم عرض وحدات SI بين أقواس.القيم المذكورة في كل نظام ليست معادلة تمامًالذلك، يجب استخدام كل نظام بشكل مستقل عن الآخر. قد يؤدي الجمع بين القيم من النظامين إلى عدم الامتثال للمواصفات.

أنواع A234 WPB الكوع:

• حسب الزاوية:

  1. 45 درجة الكوع يغير اتجاه الأنابيب بـ 45 درجة

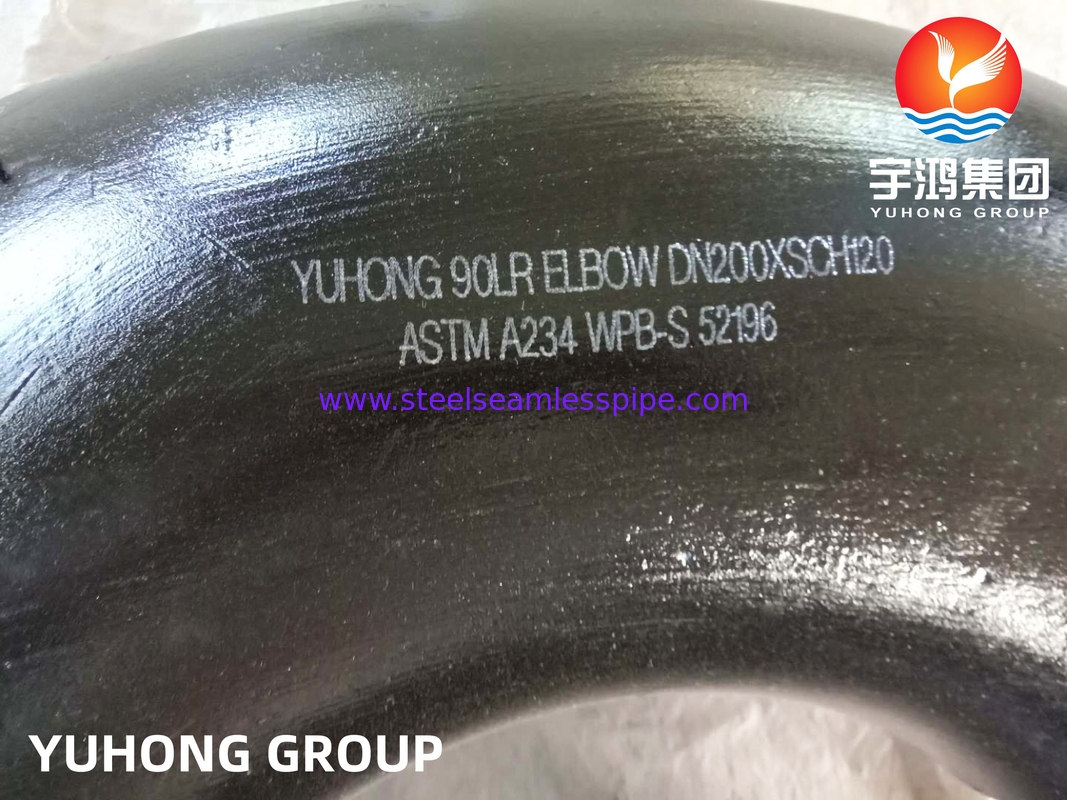

  2. 90 درجة المرفق أكثر شيوعًا؛ يغير الاتجاه بنسبة 90 درجة

  3. 180 درجة العودة المرفق التحول في الأنابيب

• بواسطة شعاع:

  1. نصف قطر قصير (SR) مسافة من المركز إلى النهاية = 1 × NPS (حجم الأنابيب الاسمي)

  2. نصف قطر طويل (LR) مسافة من المركز إلى النهاية = 1.5 × NPS

التركيب الكيميائي لـ ASTM A234 كوع الفولاذ الكربوني:

الخصائص الميكانيكية لـ ASTM A234 الكوع من الفولاذ الكربوني:

تطبيقات A234 WPB الكوع:

• 1خطوط أنابيب النفط والغاز
• 2محطات البتروكيماويات والكيميائية
• 3محطات الطاقة
• 4معالجة المياه وتوزيعها
• 5أنظمة التكييف الحراري وحماية من الحرائق
• 6أنابيب العمليات الصناعية
