| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, BV, DNV-GL , PED, TUV, LR, KR, NK, CCS. |
| رقم الموديل: | أنبوب الألومنيوم النحاس ASTM B111 UNS C68700 |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| تفاصيل التغليف: | رقائق خشبية / حالة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | أنبوب نحاسي ألومنيوم | المعيار: | ASTM B111 / ASME SB111 |
|---|---|---|---|
| المواد: | UNS C68700 (CW702R) | الحجم: | يمكن العرف |
| النوع: | بدون خياطة | الشكل: | أنبوب الانحناء |
| أنهي: | مسحوب على البارد | التطبيق: | المكثف ، التبادل الحراري ، المرجل ، مبرد الهواء ، إلخ. |
| إبراز: | أنبوب الانحناء c68700 u,أنبوب الانحناء asme b111 u,أنبوب الانحناء uns cda101 u |
||

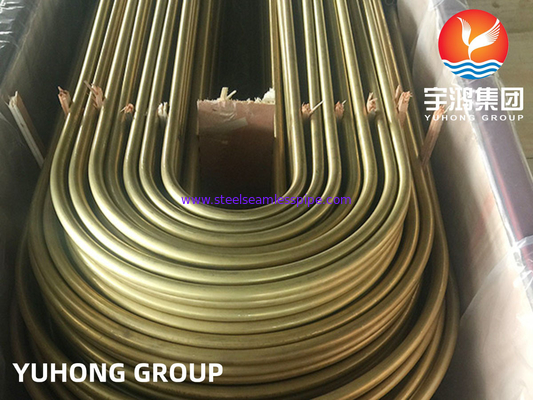

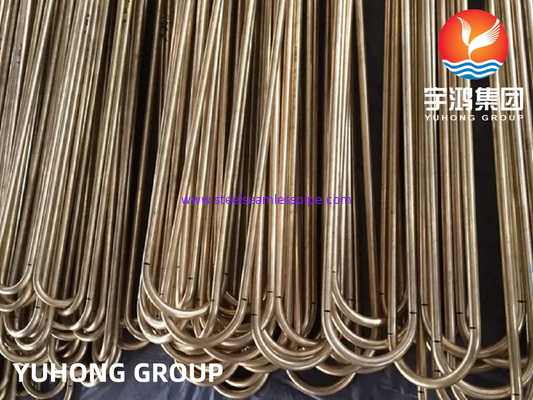

ASTM B111 C68700 الألومنيوم النحاسية أنبوب U Bend بدون خيوط للتبريد والتدفئة
الصيغة ASTM B111 C68700هي مواصفات أنابيب التواء النحاس بدون خيوط U ، المصنوعة خصيصًا من النحاس الألومنيومي.هذه الأنابيب تستخدم عادة في مبادلات الحرارة والمكثفات بسبب مقاومة التآكل الممتازة، التوصيل الحراري العالي ، والقوة الجيدة. شكل منحنى U يسمح بسهولة تركيب وتوجيه الأنابيب في أنظمة تبادل الحرارة.
أنبوب الألومنيوم النحاس ASTM B111 UNS C68700هي خيار شائع لمبادلات الحرارة لأسباب عديدة:
مقاومة التآكل: تحتوي الأنابيب على خصائص ممتازة لمقاومة التآكل ، مما يجعلها مناسبة للاستخدام في البيئات البحرية والتطبيقات التآكلية الأخرى.
التوصيل الحراري: أنابيب C68700 لديها توصيل حراري مرتفع ، مما يسمح بنقل الحرارة بكفاءة.
قابلية التشكيل: يمكن تشكيل هذه الأنابيب بسهولة إلى أشكال U ، مما يجعلها سهلة التثبيت وتوجيهها في أنظمة تبادل الحرارة.
القوة: أنابيب C68700 لها خصائص قوة جيدة ، مما يجعلها مناسبة للاستخدام في تطبيقات الضغط العالي.
فعالة من حيث التكلفة: هذه الأنابيب فعالة من حيث التكلفة مقارنة بمواد أخرى مثل الفولاذ المقاوم للصدأ أو التيتانيوم ، مما يجعلها خيارًا شائعًا لتطبيقات مبادلات الحرارة.
المواصفات
| الدرجة القياسية | الصيغة ASTM B111 C68700 | EN 12451 CuZn20Al2As | DIN 17660/1785 CuZn20Al2 | BS 2871 CZ 110 | JIS H3300 C6870 | GB/T 8890 HAL 77-2 |
| كيو | 76.0-79.0 | 76.0-79.0 | 76.0-79.0 | 76.0-78.0 | 76.0-79.0 | 76.0-79.0 |
| ال | 1.8-25 | 1.8-23 | 1.8-23 | 1.8-23 | 1.8-25 | 1.8-25 |
| في | 0.06 على الأكثر | 0.07 على الأكثر | 0.07 على الأكثر | 0.06 على الأكثر | 0.06 على الأكثر | 0.06 على الأكثر |
| Pb | 0.07 على الأكثر | 0.05 على الأكثر | 0.07 على الأكثر | 0.07 على الأكثر | 0.07 على الأكثر | 0.03 على الأكثر |
| زين | بال. | بال. | بال. | بال. | بال. | بال. |
| كما | 0.02-0.10 | 0.02-0.06 | 0.02-0.035 | 0.02-0.06 | 0.02-0.06 | 0.03-0.06 |
| (ب) | - | 0.01 أقصى حد | 0.01 أقصى حد | - | - | 0.02 أقصى حد |
| م | - | 0.1 على الأكثر | 0.1 على الأكثر | - | - | - |
| النجاسات الكلية | - | 0.3 على الأكثر | 0.1 على الأكثر | 0.3 على الأكثر | - | 0.3 على الأكثر |
| الحالة | O61 | R390 | F39 | م | أوه | م |
| - | R340 | F34 | الـ TA | - | Y2 | |
| - | - | - | أوه | - | - | |
| قوة العائد N/mm2 | 125 دقيقة | 150 دقيقة | 150-230 | - | - | - |
| - | 120 دقيقة | 120-180 | - | - | - | |
| - | - | - | - | - | - | |
| قوة الشد N/mm2 | 345 دقيقة | 390 دقيقة | - | - | 373 دقيقة | 370 دقيقة |
| - | 340 دقيقة | - | - | - | 350 دقيقة | |
| - | - | - | - | - | - | |
| الطول (%) | - | 45 دقيقة | 45 دقيقة | - | 40 دقيقة | 40 دقيقة |
| - | 55 دقيقة | 55 دقيقة | - | - | خمسون دقيقة | |
| - | - | - | - | - | - | |
| صلابة HV5 | - | - | - | 150 دقيقة | - | - |
| - | - | - | 85-110 | - | - | |
| - | - | - | 75 على الأكثر | - | - |
سبائك النحاس المتطلبات الكيميائية
| النحاس أو سبيكة النحاس رقم UNS | النحاس | رقم TIN | ال | لا تشمل | Pb max | فاي ماكس | Zn max | ما يصل إلى | كما | Sb | P max | سي سي | غيرها |
| C44300 | 70.0-730 | 0.9-12 | 0.07 | 0.06 | الباقي | 0.02-0.06 | |||||||
| C44400 | 70.0-730 | 0.9-12 | 0.07 | 0.06 | الباقي | 0.02-0.10 | |||||||
| C44500 | 70.0-730 | 0.9-12 | 0.07 | 0.06 | الباقي | 0.02-0.10 | |||||||
| C60800 | الباقي | 5.0-65 | 0.1 | 0.1 | 0.02-0.35 | ||||||||
| C61300 | الباقي | 0.20-0.50 | 6.0-7.5 | 0.15 على الأكثر | 0.01 | 2.0-3.0 | 0.1 | 0.2 | 0.015 | ||||
| C61400 | الباقي | 6.0-80 | 0.01 | 1.5-35 | 0.2 | 1 | 0.015 | ||||||
| C68700 | 76.0-79.0 | 1.8-25 | 0.07 | 0.06 | الباقي | 0.02-0.06 | |||||||
| C70400 | الباقي | 4.8-62 | 0.05 | 1.3-17 | 1 | 0.30-0.80 | |||||||
| C70600 | الباقي | 9.0-110 | 0.05 | 1.0-18 | 1 | 1 | |||||||
| C70620 | 86.5 دقيقة | 9.0-110 | 0.02 | 1.0-18 | 0.5 | 1 | 0.02 | C.05 ماكس S.02 ماكس | |||||
| C71000 | الباقي | 19.0-23.0 | 0.05 | 0.50-10 | 1 | 1 | |||||||
| C71500 | الباقي | 29.0-330 | 0.05 | 0.4-10 | 1 | 1 | |||||||
| C71520 | 65.0 دقيقة | 29.0-330 | 0.02 | 0.4-10 | 0.5 | 1 | 0.02 | C.05 ماكس S.02 ماكس | |||||
| C71640 | الباقي | 29.0-320 | 0.05 | 1.7-2.3 | 1 | 1.5-25 | C.06 ماكس S.03 ماكس | ||||||
| C72200 | الباقي | 15.0-180 | 0.05 | 0.50-10 | 1 | 1 | 0.30-0.70 | سي.03 ماكس تي.03 ماكس |
ASTM B111 UNS C68700 منتجات النحاس من الألومنيوم الخصائص الميكانيكية
| النموذج | الحرارة | رمز الحرارة | قوة السحب (ksi) | YS-0.5% Ext (ksi) | الطول (%) | مقياس روكويل ب | مقياس روكويل F | حجم القسم (في) | العمل البارد (%) |
| المنتجات المسطحة | كما طي الساخن | M20 | 55 النوع | 20 نوع | 45 النوع | 35 النوع | - | 1 | |
| القضيب | نصف صلب | H02 | 75 نوع | 70 نوع | 15 نوع | 80 نوع | - | 1 | 20 |
| أنبوب | حجم الحبوب الاسمي 0.025 ملم | OS025 | 60 نمط | 25 نوع | 45 النوع | 45 النوع | 80 نوع | - | - |
| حجم الحبوب الاسمي 0.035 مم | OS035 | 54 النوع | - | 45 النوع | 36 النوع | 77 النوع | - | - |
التطبيقات

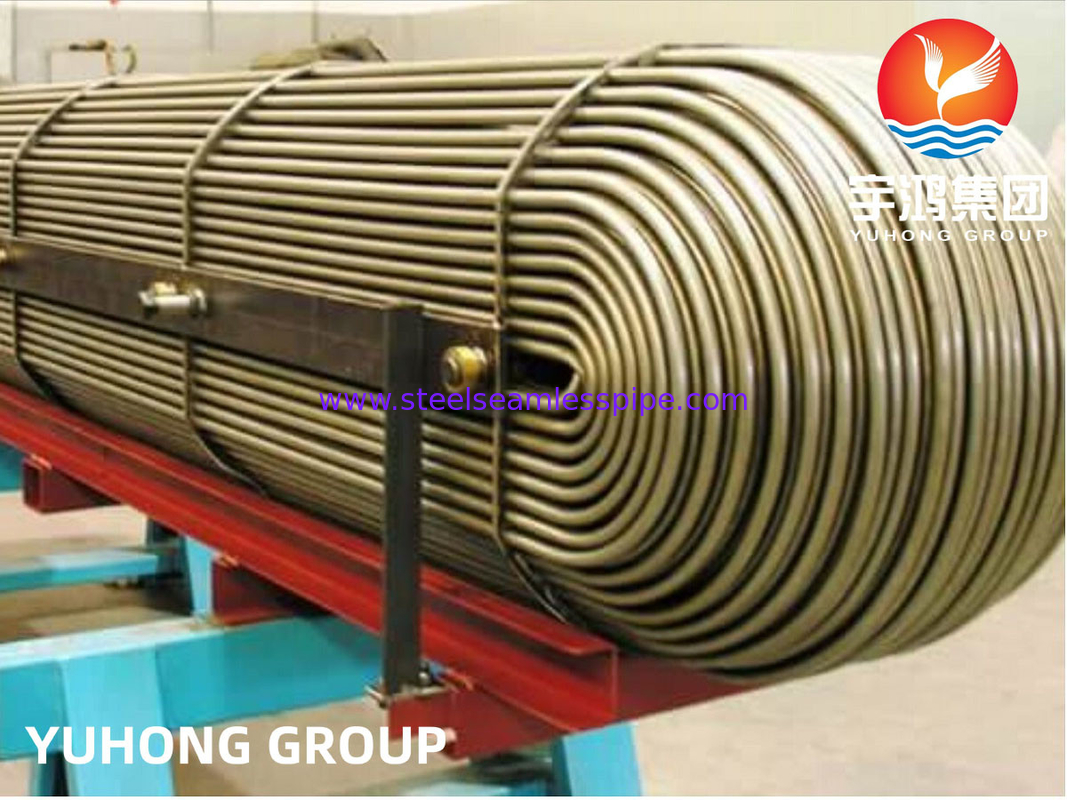

مبادلات الحرارة: تستخدم هذه الأنابيب في مبادلات الحرارة لنقل الحرارة من سائل إلى آخر.
المكثفات: مقاومة التآكل الممتازة والقدرة العالية على توصيل الحرارة لهذه الأنابيب تجعلها مناسبة للاستخدام في المكثفات.
محطات الطاقة: هذه الأنابيب تجد تطبيقها في محطات الطاقة لأنظمة التبريد.
الصناعة البحرية: تستخدم الأنابيب في أنظمة أنابيب مياه البحر بسبب مقاومتها الممتازة للتآكل.
أنظمة HVAC: ASTM B111 UNS C68700 الألومنيوم النحاس U Bend الأنابيب تستخدم في نظم التدفئة والتهوية وتكييف الهواء (HVAC) لخصائص التوصيل الحراري.
