| مكان المنشأ: | الصين والولايات المتحدة وكوريا والمملكة المتحدة |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | B444 Inconel 625 أنبوب انحناء U غير ملحوم |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | أغطية طرفية بلاستيكية، حماية أنبوبية فردية، مزودة بفواصل مضادة للخدش ومعبأة في علب من الخشب الرقائقي |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T، L / C في الافق |
| القدرة على العرض: | 500 طن شهريا |
| القاعدة الأمريكية للطبيعة N06625 / Inconel 625: | UNS N06625 / سبيكة 625 | تكوين المنتج: | أنبوب U بيند دقيق وسلس |
|---|---|---|---|
| آلية التعزيز: | تعزيز الحل الصلب | حالة المعالجة الحرارية: | حل صلب |
| بيند النزاهة: | التحكم في البيضاوية وترقق الجدار | مقاومة التآكل: | التنقر والشقوق ومقاومة SCC |
| body{background-color:#FFFFFF} 非法阻断153 window.onload = function () { docu: | مؤشر مديري المشتريات (PMI)، التوقيت الشرقي، يوتا، الهيدروستاتيكي و3.1 MTC | المعدات المطبقة: | مبادل حراري على شكل غلاف وأنبوب، ومكثف سطحي، ووحدة استرداد الحرارة المهدرة (WHRU) |
| إبراز: | أنبوب ASTM B829 Inconel 625,أنبوب مبادل حراري Inconel 625,أنبوب ASTM B444 سبيكة 625 |
||

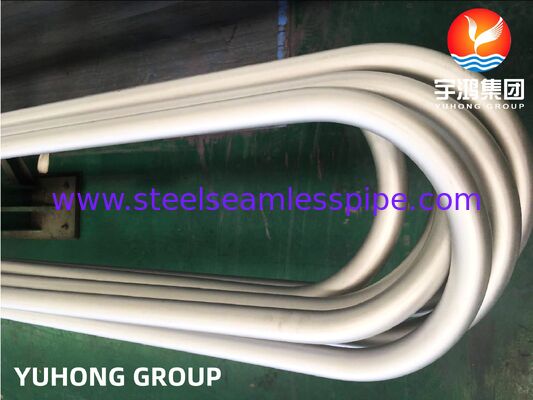

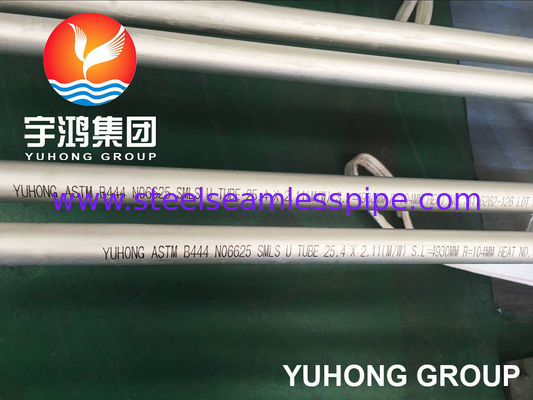

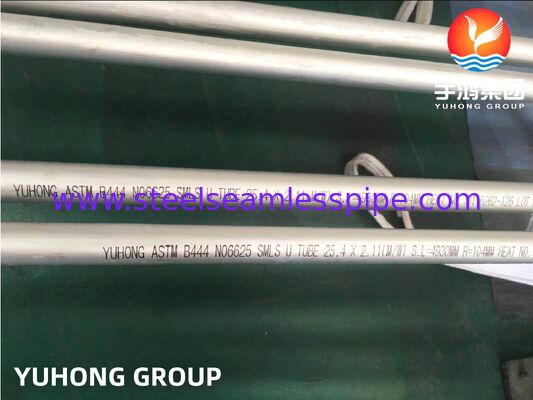

ASTM B444 انكونيل 625 أنبوب U Bend بدون خيوط
لمحة عامة عن المنتج
أنابيب U من سبيكة النيكل المثبتة باردة الدقة لخدمة التآكل العالي والحرارة العالية
يتم تصنيع أنابيب U Bend بدون خيوط ASTM B444 Inconel 625 من سبيكة النيكل - الكروم - الموليبدينوم المقوية بالحلول الصلبة UNS N06625.يقدم هذا السبائك مقاومة ممتازة للتآكل الناجم عن الكلوريد، الأحماض المكسدة والمتخفضة ، والأكسدة في درجة حرارة مرتفعة.مع UNS N06625 يتم توفيرها في الدرجة 1 المهروسة أو الدرجة 2 المهروسة بالحلول حسب متطلبات الخدمة.
يتم تنفيذ الانحناء البارد باستخدام أدوات خاضعة للرقابة للحفاظ على دقة نصف قطر الانحناء وتوحيد سمك الجدار والبيض البيضاوي ضمن مواصفات المشروع.أنابيب U مناسبة لمبادلات الحرارة الثابتة للأنابيب حيث يتطلب تعويض التوسع الحراري والموثوقية طويلة الأجل.
المواصفات التقنية
|
البند |
المواصفات |
|---|---|
|
اسم المنتج |
ASTM B444 انكونيل 625 أنبوب U Bend بدون خيوط |
|
درجة المواد |
إنكونيل 625 / UNS N06625 |
|
المعيار |
ASTM B444 / ASME SB444 |
|
نوع الأنابيب |
أنبوب U Bend بدون خيط |
|
عملية التصنيع |
سحب بارد + ثني بارد |
|
شروط التسليم |
محترق أو محترق بالحلول |
|
قطر خارجية |
12.7 50.8 ملم |
|
سمك الجدار |
0.8 ∙ 6.35 ملم |
|
نصف قطر الانحناء |
حسب TEMA أو رسم العميل |
|
طول ساق الأنابيب |
مخصصة |
|
التفتيش |
UT، ET، Hydrostatic، PMI |
|
الشهادة |
EN 10204 3.1 |
خصائص المنتج
قوة ميكانيكية ممتازة بدون تصلب هطول
نصف قطر الانحناء المتحكم به، والإجهاد المتبقي المنخفض وسمك الجدار المتسق عبر قسم الانحناء.
مناسبة للبيئات التي تحتوي على الكلوريد، ومياه البحر، والوسائط الحمضية وتدفقات المعالجة الكيميائية المختلطة.
يحافظ على الاستقرار الهيكلي في تطبيقات درجات الحرارة المرتفعة
يتم التحقق من مستقيمية الأنبوب، هندسة المنحنى وموازية الساق قبل الشحن.
تطبيقات نموذجية
مبادلات الحرارة للقشرة والأنابيب
مكثفات سطح البخار
وحدات استرداد حرارة النفايات
سخانات العمليات البتروكيماوية
وحدات العمليات الخارجية
أنظمة إزالة الكبريت من غازات الدخان
معدات التبريد البحرية
مبادلات الحرارة النووية المساعدة
المفاعلات الكيميائية
أنظمة استرداد الحرارة الحرارية الأرضية
فئات المواد المكافئة
|
المعيار |
الدرجة |
|---|---|
|
ASTM / ASME |
B444 / SB444 |
|
الأمم المتحدة |
N06625 |
|
مادة |
2.4856 |
|
إين |
NiCr22Mo9Nb |
|
إيزو |
سبيكة 625 |

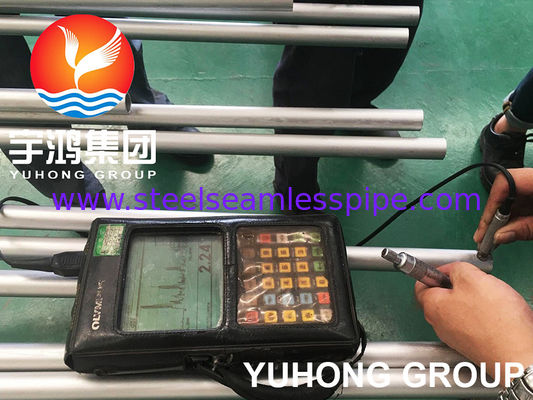

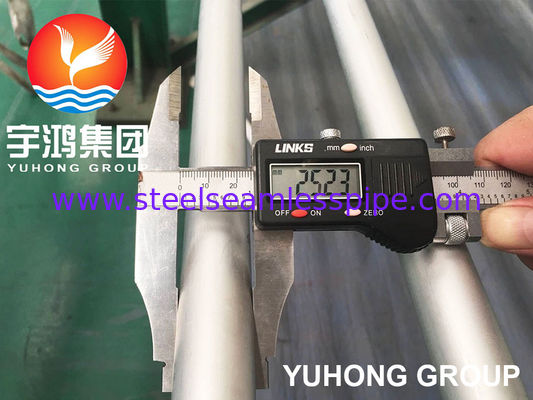

التفتيش والاختبار

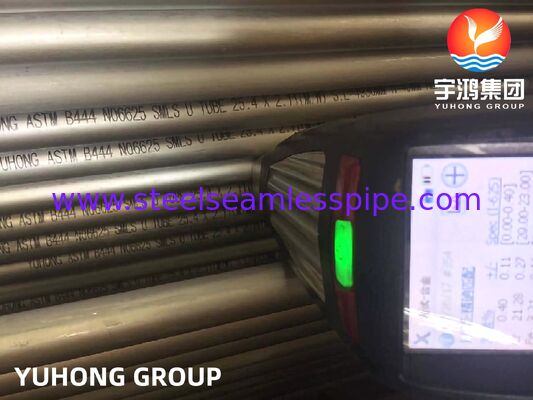

تحديد المواد الإيجابي (PMI)
اختبار التيار الدوري (ET)
اختبار بالموجات فوق الصوتية (UT)
الاختبار الهيدروستاتيكي

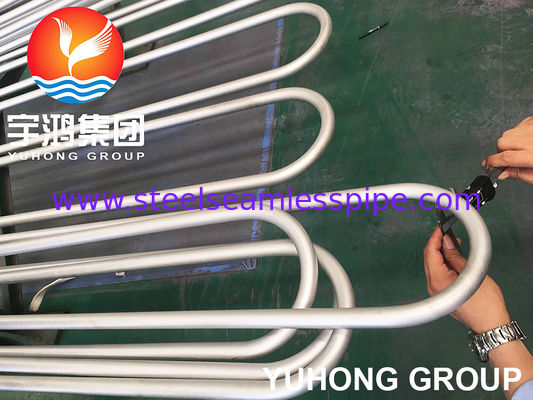

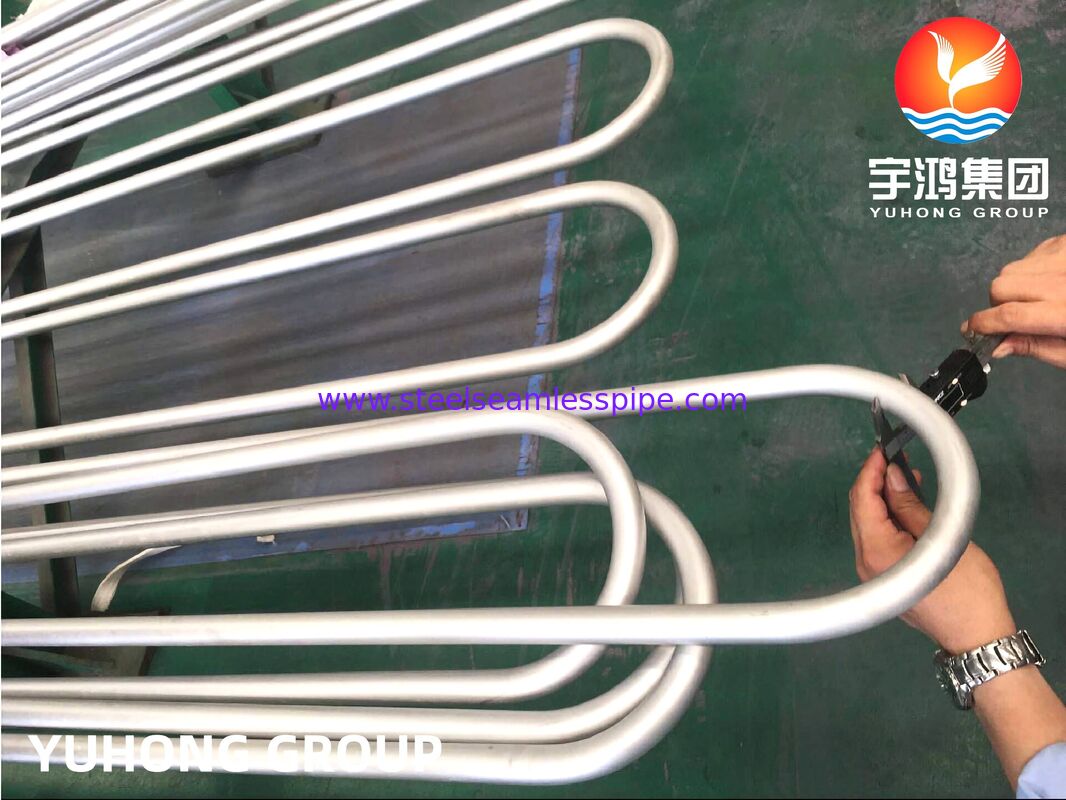

فحص نصف قطر الانحناء
التحقق من ترقق الجدار
قياس التبويض
اختبار اختراق الصبغة (اختياري)
EN 10204 3.1 الوثائق
الأسئلة الشائعة
هل يمكن تخصيص نصف قطر الانحناء؟
نعم، يمكن تصنيع نصف قطر المنحنى و طول الساق وفقًا لمعايير TEMA أو رسومات العملاء.
هل هناك مادة معالجة بالحلول؟
نعم ، يمكن توفير كل من الدرجة 1 المهروسة والدرجة 2 المهروسة بالحلول وفقًا لـ ASTM B444.
ما هي عمليات التفتيش التي يتم إجراؤها؟
تتوفر PMI، ET، UT، الاختبار الهيدروستاتيكي، فحص الانحناء والتحقق من الأبعاد.
1 أنبوب مستقيم مقابل أنبوب U Bend
|
السمة |
أنبوب مستقيم |
أنبوب U Bend |
|---|---|---|
|
تصنيع |
تركيب مباشر |
الشكل الملتوي بارداً |
|
التوسع الحراري |
التعويض الخارجي |
المرونة المدمجة |
|
المعدات المشتركة |
الأنابيب العامة |
مبادلات الحرارة للقشرة والأنابيب |
2 Inconel 625 مقابل Hastelloy C276
|
سبيكة |
الميزة الرئيسية |
خدمة نموذجية |
|---|---|---|
|
إنكونيل 625 |
قوة عالية + مقاومة الأكسدة |
مبادلات الحرارة، البحرية، الفضاء الجوي |
|
هاستيلوى C276 |
مقاومة أكثرية للتآكل الكيميائي |
معالجة كيميائية عنيفة |
3 المصطلحات التقنية
