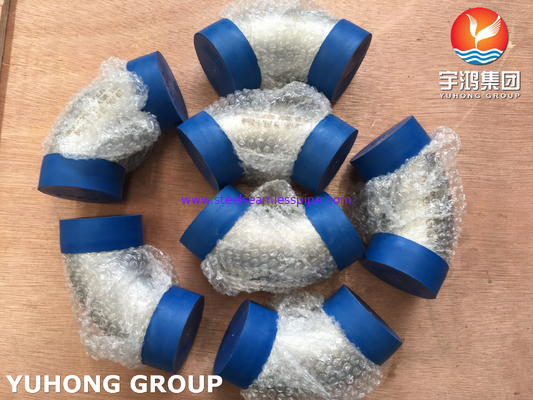

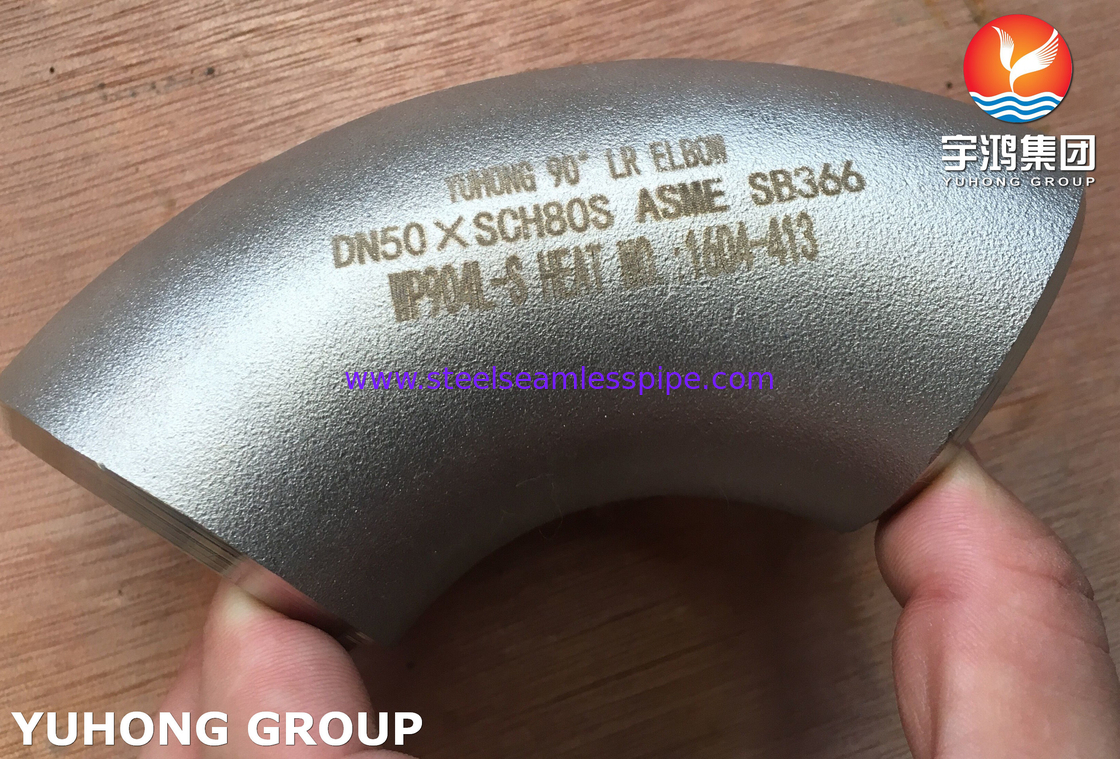

ASTM B366 WP904L المرفق 90 درجة الصلب المقاوم للصدأ Buttweld التركيب ASME B16.9

لمحة عامة:


يعد مرفق WP904L مكونًا حاسمًا في أنظمة الأنابيب المختلفة ، تستخدم في المقام الأول في الصناعات مثل النفط والغاز والبتروكيماويات ومعالجة المياه. تم تصميمه من الصلب المقاوم للصدأ 904L ،معروفة بمقاومتها العالية للتآكل، وخاصة في البيئات الحمضية، وذلك بفضل نسبة الكربون المنخفضة والإدراج في العناصر مثل النيكل والكروم والموليبدينوم.

يحتوي على تصميم صلب ، و WP904L المرفق يوفر خصائص ميكانيكية ممتازة ، مما يسمح لها بمقاومة درجات الحرارة والضغوط العالية.هذا يجعلها مثالية للتطبيقات التي تتطلب المتانة والموثوقيةعادة ما يأتي المرفق بأحجام وأبعاد مختلفة لتناسب تكوينات الأنابيب المختلفة، وشكله يسمح بتغييرات سلسة في الاتجاه داخل خط الأنابيب،الحد من انخفاض الضغط والاضطرابات.

عادة ما يكون التثبيت بسيطًا ، ويمكن لحام المرفق أو إرفاقه إلى مكونات أخرى.من المهم ضمان التوافق مع المواد الأخرى في النظام لتجنب التآكل الكهربائيالمسح الدوري والصيانة تساعد على إطالة عمر نظام الأنابيب الذي يتضمن مرفق WP904L.

بشكل عام ، يجمع كوع WP904L بين تنوعه وقوته ومقاومته للتآكل ، مما يجعله الخيار المفضل في العديد من البيئات الصعبة.

المواصفات:

التركيب الكيميائي:

الخصائص الميكانيكية:

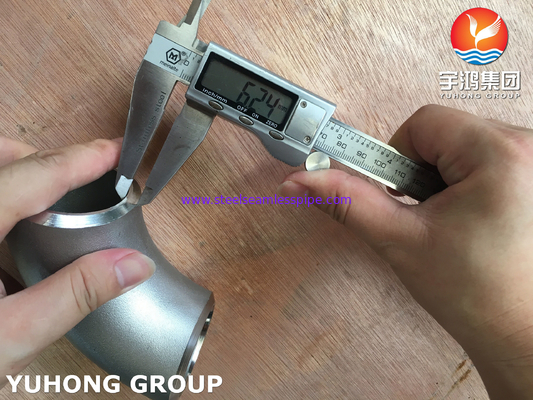

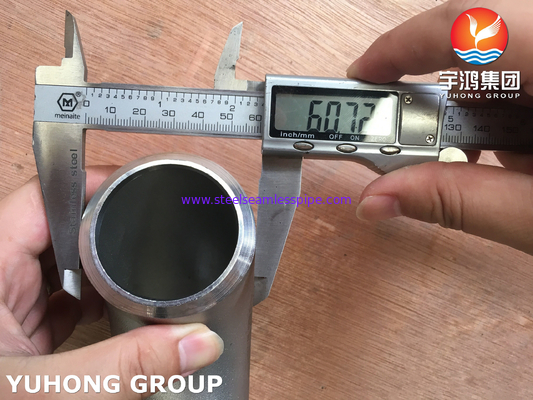

البعد:

الحجم الاسمي		القطر الخارجي عند بيفل (ملم)	من الوسط إلى النهاية (ملم)
			90 درجة الكوع		45° الكوع
DN	الـ NPS	مفرط	أ		ب
			(إل آر)	SR	(إل آر)
15	نصف	21.3	38	....	16
20	3/4	26.7	38	....	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	واحد ونصف	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	ثلاثة ونصف	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
ملاحظات: 1) بالإضافة إلى هذه، يتم تطبيق GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 الخ. 2) يجب تصنيع المرفق مع NPS أكثر من 48 مع مراعاة الأحجام المتفق عليها من قبل المشتري والشركة المصنعة.
