أسم SA213 / SA213M-2013a، TP904L / أونس NO8904 الفولاذ المقاوم للصدأ U بيند أنبوب 19.05 مم X 1.65MM

ASME SA213/SA213M-2013a، TP904L / UNS NO8904 أنبوب U Bend من الفولاذ المقاوم للصدأ 19.05MM X 1.65MM

مجموعة يوهونغتتعامل مع الصلب المقاوم للصدأ الأوستنيتي ، الصلب المقاوم للنيكل ((Hastelloy ، Monel ، Inconel ، Incoloy)) الأنابيب والأنابيب غير الملحومة منذ أكثر من 25 عامًا ،كل عام بيع أكثر من 80000 طن من الأنابيب والأنابيب الصلبةعملائنا يغطيون أكثر من 45 دولة مثل إيطاليا، المملكة المتحدة، ألمانيا، الولايات المتحدة، كندا، تشيلي، كولومبيا، المملكة العربية السعودية، كوريا، سنغافورة، النمساوية، بولندا، فرنسا، ...وشركة فرع المجموعة ومصنع تمت الموافقة عليها من قبل:أيه بي إس، دي إن في، جي إل، بي في، بي دي 97/23/EC، AD2000-WO، غوست 9941-81، سي سي إس، تي إس، سي إن سي، أيزو 9001-2008، أيزو 14001-2004.

الخصائص:

• يتم ثني "U" عن طريق عملية العمل البارد.
• يتم ثني "U" إلى نصف قطر مطلوب حسب رسومات العميل.
• الجزء المنحني والساق البالغة 6 بوصات يتم تخفيف الضغط بواسطة تسخين المقاومة.
• يتم تمرير الغاز الخامل (الأرجون) من خلاله بمعدل تدفق مطلوب لتجنب الأكسدة في ID.

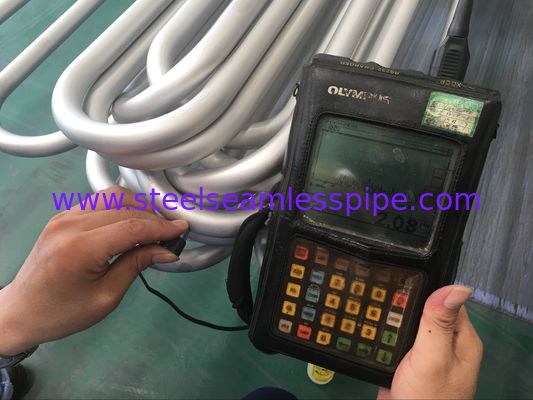

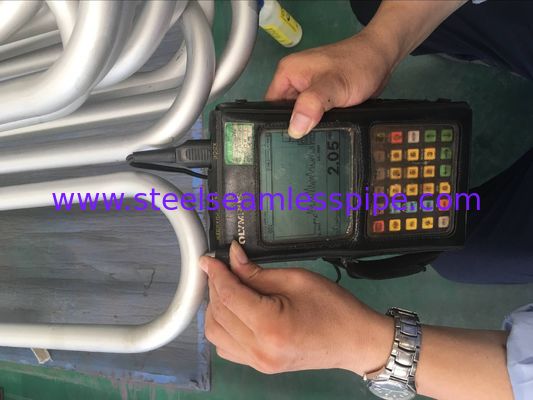

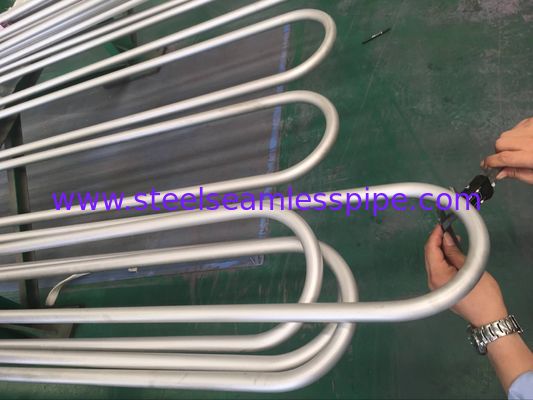

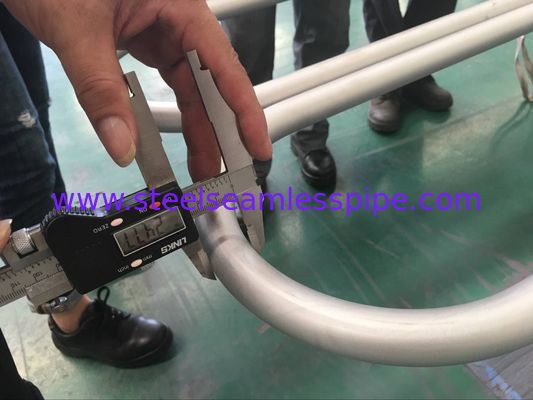

• يتم التحقق من نصف قطرها لمعرفة حدّه المحدّد وترقّص جداره مع المواصفات الموصى بها.
• يتم التحقق من الخصائص الفيزيائية والبنية الدقيقة في ثلاثة مواقع مختلفة.
• يتم التفتيش البصري للموجات والشقوق باستخدام اختبار دخول الصبغة.
• يتم بعد ذلك اختبار كل أنبوب في الضغط الموصى به للتحقق من التسرب.
• يتم اختبار الكرة القطنية للتحقق من نظافة الأنبوب.
• بعد ذلك تم تجفيفها ووضع علامات عليها وعبئتها.
• يتم اتباع جميع الإجراءات بدقة وفقًا لـ TEMA "C" و ASTM A-688.

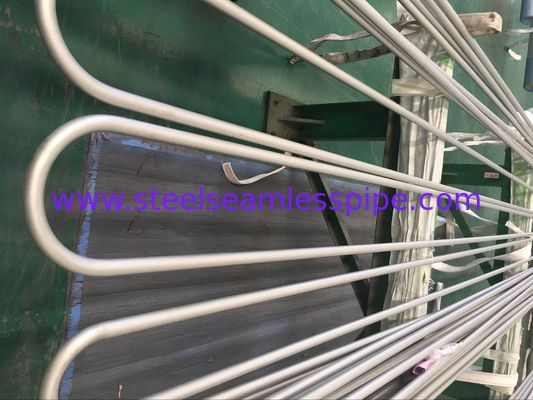

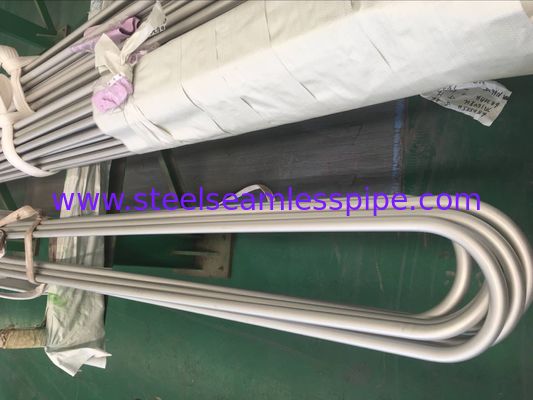

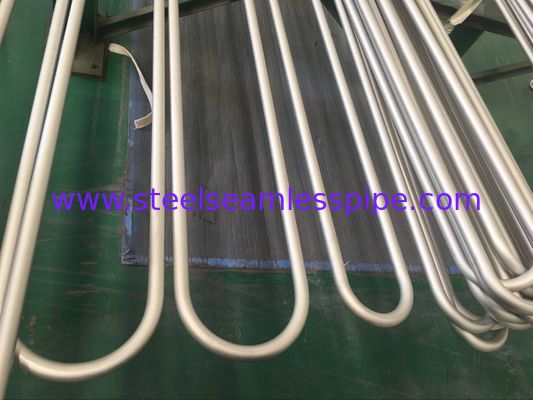

أنبوب U Bendتستخدم على نطاق واسع في أنظمة مبادلة الحرارة.
أنابيب U غير المقاوم للصدأ بدون مسامة و أنابيب U المطوية غير المقاوم للصدأ المطاوعة
الحقول الحرجة النووية و بناء الآلات البتروكيماوية
يوهونغ ستيل خاصبدأت في إنتاج أنابيب الانحناء U منذ عام 2006، حتى الآن بالفعل توفير أكثر من
30000 طن من الأنابيب من الفولاذ المقاوم للصدأ إلى 35 دولة


أنبوب U-Bend يتوافق مع المعايير التالية:
1.ASTM A688/ASME SA688
2.ASTM A803/ASME SA803
3.ASTM A556/ASME SA556

الصف الحديدي:












يمكن إنتاج أنابيب من السبائك والصلبات الأخرى حسب الاتفاق.


المتطلبات التقنية:

المواصفات القياسية للأنابيب المستقيمة للإنحناء:
ASME SA 213؛ ASME SB 163؛ ASME A789، ASME SA268، ASME SA269، الخ.
العلامة:قبل الانحناء بواسطة آلة العلامة على طول الأنابيب (الجزء المنحني بعد الحرارة)
المعالجة بدون وضع علامة)
ملاحظة:العلامة ممكنة أيضا بعد الانحناء على الأجزاء المستقيمة من أنبوب الانحناء U.

أنابيب U-Bend:
- TEMA RCB 2.31 معيار جمعية مصنعي المبادلات الأنبوبية (9th Edition).
- ASTM A688/ASME SA688 المواصفات القياسية للأنابيب المطاومة المقاومة للتآكل الأوستيني
فولاذ مصمم لخلاطات المياه الغذائية
-ASTM B163/ASME SA163 المتطلبات التقنية القياسية للأنابيب من النيكل و سبائك النيكل
المكثفات ومبادلات الحرارة

-مواصفات العميل


نصف قطر الانحناء:من 1.5*OD ((قطر خارج) إلى 1500mm
عند طلب أنابيب ذات نصف قطرها أقل أو تساوي 1.5 *OD ، من الضروري أن توافق على دقة الهندسة.
الحد الأقصى لطول الأنابيب المستقيمة: ((قبل الانحناء): 35000 ملم.
طول الساق:الحد الأدنى 1 متر، ماكس 16500 مم (لماكس R=1500mm)
ملاحظة:أحجام أخرى متوفرة عند الاتفاق
المعالجة الحرارية:التخفيف من الإجهاد بعد الانحناء (منطقة الانحناء بالإضافة إلى 300 ملم لكل ساق).
الاختبار الهيدروستاتيكي بعد ثني U: ضغط الاختبار القصوى 600 بار، غمر 10 ثانية مع
مياه غير ماديّة، تنظيف الهواء المضغوط بعد الاختبار المائيّ.

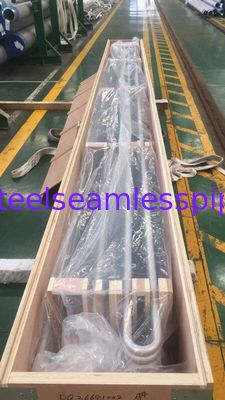

التعبئة: في صناديق خشبية قوية صالحة للنقل
كل أنبوب طول، نصف قطر، قطر، وفقا لمتطلبات PO وكذلك مغلفة في البولي إيثيلين
الأفلام مع أغطية بلاستيكية ناعمة على طرفي الأنابيب.

بعض اختبارات الجودة التي نقوم بها تشمل:

اختبارات إضافية:بالإضافة إلى الاختبارات المذكورة أعلاه، نقوم أيضًا بإجراء اختبارات إضافية على المنتجات المصنعة.
