أنابيب لحامية من سبيكة النحاس والنيكل
لمحة عامة عن المنتج

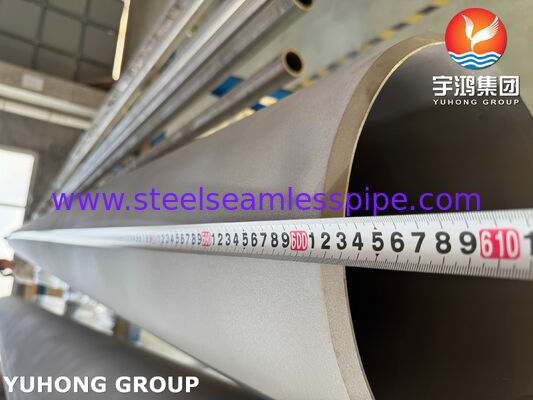

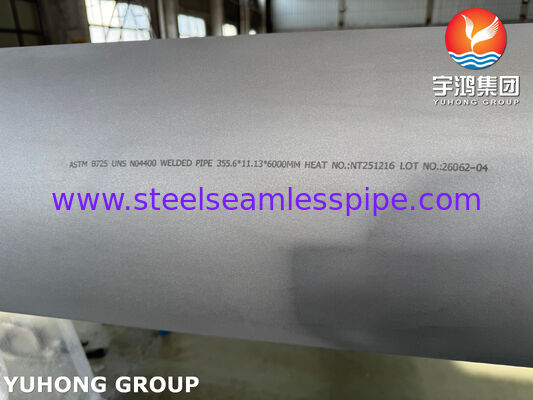

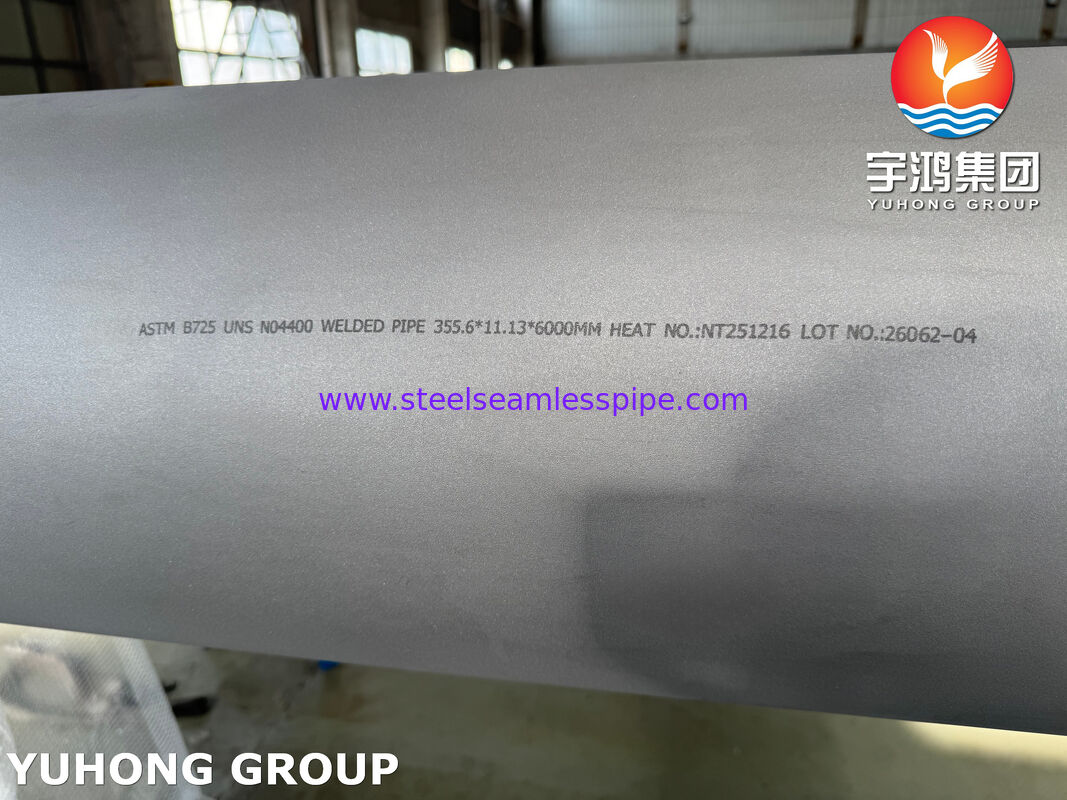

ASME SB725 UNS N04400 أنبوب لحام هو أنبوب سبيكة النيكل والنحاس المصنوع منمونيل 400 / UNS N04400المواد
المنتج مصمم لأنظمة الأنابيب حيث يتم تحديد سبيكة النيكل والنحاس للخدمة التآكلية والتطبيقات الميكانيكية.تغطي ASTM B725 أنابيب مصفحة مصنوعة من UNS N04400 وتحدد الإمدادات في ظروف مصفحة ومحلاة أو مصفحة ومعفاة من الإجهاد.
يمكن توفير الأنابيب مع قطر خارجي مخصص، سمك الجدار، الطول، تشكيل نهاية الأنابيب، حالة المعالجة الحرارية،ومتطلبات التفتيش وفقًا للمعيار المعمول به ومواصفات المشروع.
المواد والمعايير
ASME SB725 / ASTM B725
معيار المواد:ASME SB725 / ASTM B725
نوع المواد:القاعدة رقم 04400
سبيكة:مونيل 400
نوع المواد:سبيكة النيكل والنحاس
نوع المنتج:أنابيب لحامية
تصنيع:تشكيل + لحام + المعالجة الحرارية
ASTM B725 تغطي على وجه التحديدأنابيب مصفحة من النيكل والنيكل-النحاس، بما في ذلك UNS N04400. يشمل هذا المعيار الأنابيب المخصصة للخدمة التآكلية العامة والتطبيقات الميكانيكية.
UNS N04400 / Monel 400
سبيكة النيكل والنحاس
UNS N04400 معروفة عادة باسممونيل 400، سبيكة نيكل-نحاس
تتميز تركيبة المواد بمحتوى نيكل مرتفع ومجموعة من النحاس28.0 ٪ 34.0٪في صفحة المنتج الحالية قائمة النيكل في≥63.0%والنحاس في28.0 ٪ 34.0٪.
التركيب الكيميائي النموذجي
| العنصر |
متطلبات UNS N04400 |
| نـي |
≥ 63.0% |
| كيو |
28.0 ٪ 34.0٪ |
| في |
≤ 2.5% |
| م |
≤ 2,0% |
| نعم |
≤ 0.5% |
| ج |
≤ 0.30% |
| S |
≤ 0.024٪ |
يجب أن تتبع قيم القبول الدقيقة دائمًا الطبعة المعمول بها من ASTM B725 / ASME SB725 ومواصفات الشراء.
تصنيع الأنابيب المطاوئة
تشكيل الشرائط
يتم تشكيل شريط سبائك النيكل والنحاس إلى شكل أنبوب أسطواني بأبعاد خاضعة للسيطرة.
لحام طولي
يتم لحام الخياطة الطولية باستخدام عملية لحام خاضعة للرقابة مناسبة لسبائك النيكل والنحاس.
المنتج ASTM B725 هو على وجه التحديدأنابيب لحامية، والتي تميزها عن منتجات الأنابيب بدون خيوط UNS N04400 التي تغطيها مواصفات ASTM/ASME الأخرى.
المعالجة الحرارية
وفقًا لشروط التوريد المعمول بها ، يمكن توفير الأنابيب على النحو التالي:
- مصفوفة ومصنعة من الفولاذ
- مصفوفة ومتخفية من الإجهاد
يجب ذكر حالة المعالجة الحرارية المحددة في أمر الشراء والتحقق منها من المواصفات المعمول بها.
المواصفات المتاحة
المعلومات الحالية عن المنتج تحدد المجموعة المتاحة التالية:
| المعلم |
المواصفات |
| المعيار |
ASTM B725 / ASME SB725 |
| الدرجة |
القاعدة رقم 04400 |
| سبيكة |
مونيل 400 |
| نوع الأنابيب |
مقاومة |
| زائدة |
نصف بوصة 24 بوصة |
| سمك الجدار |
SCH 5S إلى SCH XXS |
| الطول |
SRL / DRL / قطع الطول |
| نهاية الأنابيب |
النهاية العادية / النهاية المزدوجة |
| إصدارات غير رسمية |
UT / RT / PT / PMI |
يستند نطاق OD والجدول الزمني المدرج إلى بيانات المنتج الحالية ؛ يجب تأكيد الحجم المتاح الفعلي مقابل متطلبات B725 القياسية المعمول بها ومواصفات المشروع.
تحدد ASTM B725 أيضًا الجدول 5S و 10S و 40S من خلال أحجام الأنابيب الاسمية البالغة 30 بوصة ضمن نطاقها ، مع وجود أبعاد أخرى ممكنة عند تلبية متطلبات المواصفات.
الخصائص الميكانيكية
بالنسبة لصفحة المنتج، أوصيعدم خلط القيم الدنيا القياسية مع القيم الإشارية العامة للصناعة.
الصفحة الحالية تعطي الإشارة التالية للمواد المهروسة:
| الحالة |
قوة الشد |
قوة الغلة |
الطول |
| مقطوعة |
≥480 MPa |
≥195 MPa لـ OD ≤127 ملم |
≥35% |
| مقطوعة |
≥480 MPa |
≥170 MPa لـ OD >127 ملم |
≥35% |
| تخفيف الضغط |
≥585 MPa |
≥380 MPa |
≥ 15% |
يتم عرض هذه القيم على صفحة المنتج الموجودة، ولكن بالنسبة لموقع الويب النهائي أوصي بتسميتها بوضوحالمتطلبات الميكانيكية المحددة في ASME SB725، بعد التحقق من الطبعة المناسبة بالضبط وحجم المنتج.
خدمة التآكل
الخدمة البحرية
يرتبط مونيل 400 على نطاق واسع مع المعدات البحرية والمياه البحرية بسبب تكوينه من النيكل والنحاس وسلوك التآكل.
التطبيقات المحتملة تشمل:
- أنابيب مياه البحر
- أنابيب العمليات البحرية
- أنظمة تبريد مياه البحر
- مبادلات الحرارة البحرية
- المعدات البحرية
ومع ذلك، يجب تحديد ملاءمة المواد الفعلية وفقاكيمياء مياه البحر ودرجة الحرارة والسرعة ومحتوى الأكسجين وظروف التصميم، بدلاً من القول فقط أن السبائك مناسبة لجميع البيئات البحرية.
التطبيقات الكيميائية والبتروكيميائية
يمكن النظر في UNS N04400 للبيئات الكيميائية المحددة للحد والآكل.
التطبيقات المحتملة تشمل:
- أنابيب المعالجة الكيميائية
- المعدات ذات الصلة بحمض الفلور هيدروكي
- معالجة البتروكيماويات
- أنابيب السوائل التآكلية
- المعدات الكيميائية الصناعية
المعلومات الحالية عن المنتج تحدد تحليل HF ، المعالجة الكيميائية والهندسة البحرية بين التطبيقات المستهدفة.
تطبيقات النفط والغاز
بالنسبة لمشاريع النفط والغاز، يمكن وضع المنتج حولأنابيب الخدمة التآكليةبدلاً من مجرد قول أنابيب النفط والغاز.
التطبيقات المحتملة تشمل:
- أنابيب العملية
- نقل السوائل التآكل
- الأنابيب البحرية
- أنظمة الحقن الكيميائية
- معدات عملية متخصصة
في حالة الخدمة الحمضية أو غيرها من ظروف النفط والغاز المحددة للغاية ، يجب التحقق من اختيار المواد بموجب مواصفات المشروع المعمول بها ومتطلبات الخدمة الحمضية.
التفتيش والاختبار
خيارات التفتيش المتاحة يمكن أن تشمل:

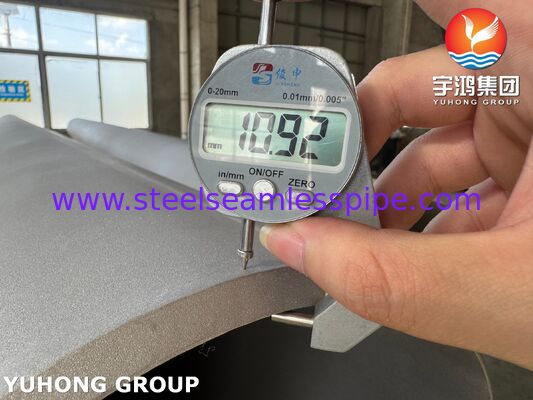

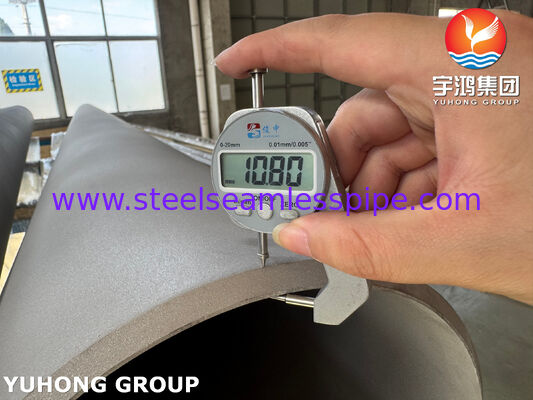

فحص الأبعاد
- القطر الخارجي
- سمك الجدار
- الطول
- مستديرة
- التوالي
- أبعاد نهاية الأنابيب
تفتيش لحام
اعتمادا على مواصفات الشراء:
- الاختبار الإشعاعي
- اختبار بالموجات فوق الصوتية (UT)
- اختبار الاختراق السائل (PT)
التحقق من المواد
- التكوين الكيميائي
- الخصائص الميكانيكية
- مؤشر مؤشر الأسهم
- تتبع عدد الحرارة
قوائم بيانات المنتجات القائمةUT و RT و PT و PMIكخيارات NDT / التفتيش المتاحة.
السطح و نهاية الأنابيب
نهاية الأنابيب
التكوينات المتاحة:
- نهاية بسيطة
- النهاية المنحدرة
السطح
يمكن تحديد حالة السطح النهائية وفقًا لما يلي:
- حالة التصنيع
- المعالجة الحرارية
- متطلبات التنظيف
- مواصفات المشروع
بالنسبة للأنابيب المطاطية من سبيكة النيكل، يجب ذكر متطلبات فحص السطح ومساحة اللحام بشكل منفصل عن حالة سطح الأنابيب العامة.
مراقبة الجودة
يمكن أن تشمل عملية التصنيع والتفتيش:
- التحقق من المواد الخام
- تتبع عدد الحرارة
- التفتيش الأبعاد الشريط / لوحة
- تشكيل التفتيش
- تفتيش خيط الحرارة
- التحقق من المعالجة الحرارية
- فحص الأبعاد
- إصدارات غير رسمية
- مؤشر مؤشر الأسهم عندما يتم تحديده
- الوثائق النهائية
يجب أن يتناسب نطاق التفتيش مع متطلبات ASME SB725 المعمول بها وأوامر شراء العملاء.
