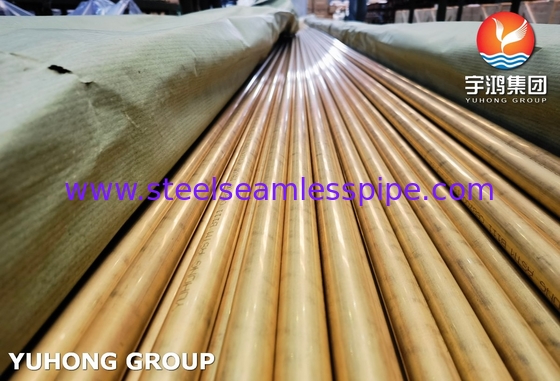

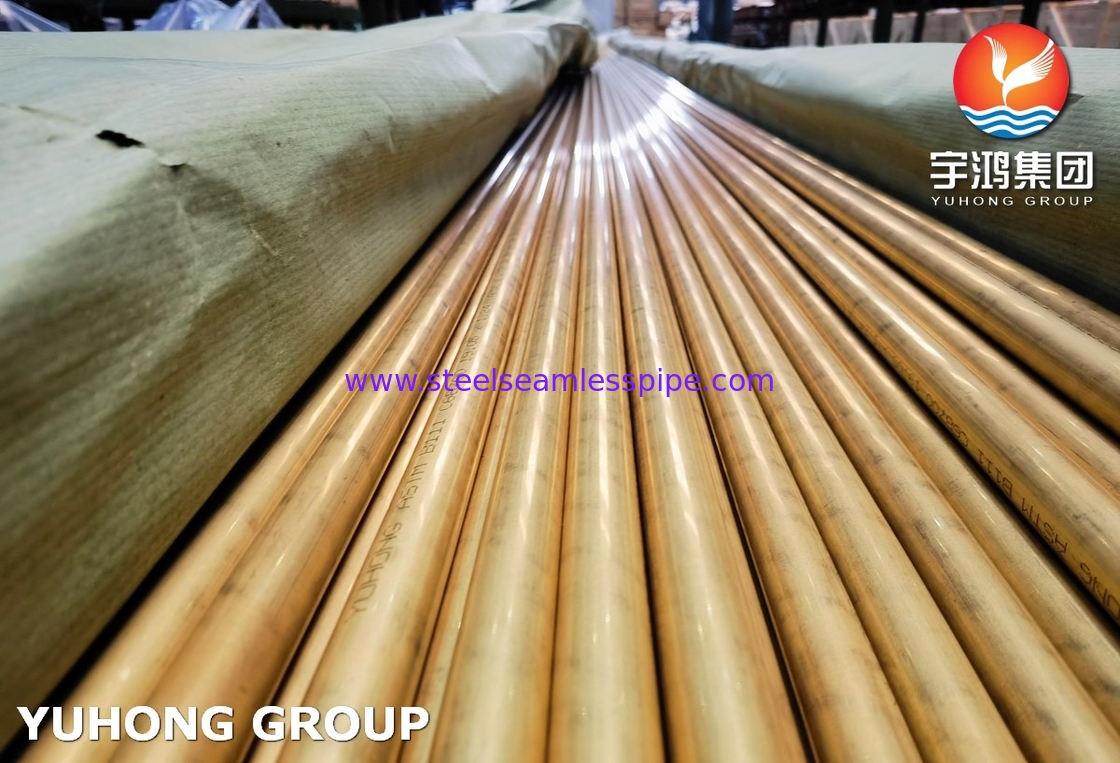

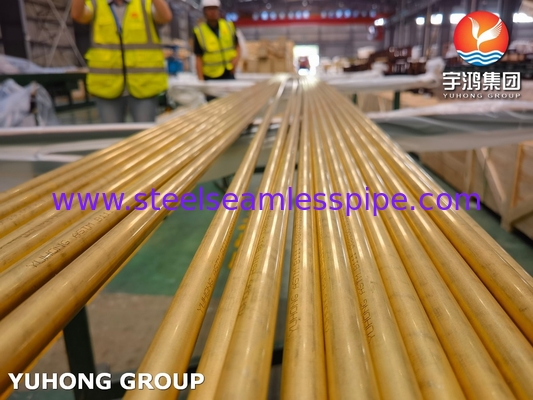

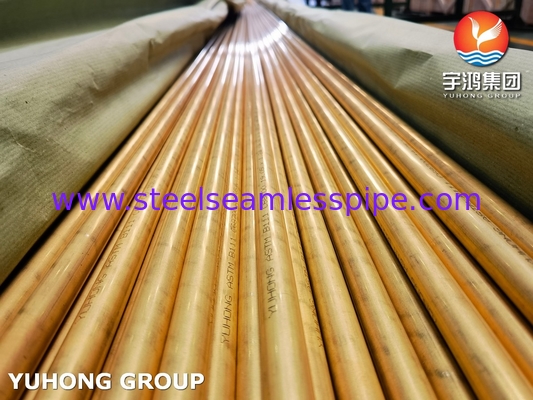

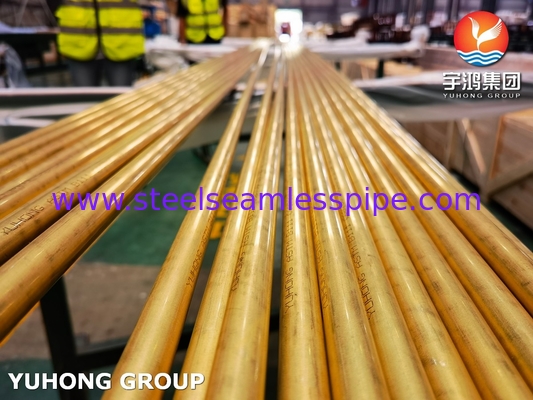

ASME SB111 C68700 أنابيب نحاسية خالية من الخيط O61 لمبادل الحرارة

ASME SB111 C68700 أنابيب نحاسية خالية من الخيط O61 لمبادل الحرارة

ASME SB111أنابيب بلا مسام تستخدم عادة فيالمكثفات والمبخرات

أيه إس إم إي SB111 C68700جودة المواد وتكوينها

• المواد الأساسية، يوفر موصلة حرارية ممتازة وقوة ميكانيكية، Cu:76.0-79.0%

• يزيد من القوة والقدرة على العمل مع الحفاظ على مقاومة التآكل، Zn: بقية

• يحسن مقاومة التآكل، وخاصة في مياه البحر عالية السرعة، Al:1.8 2.5%

• يضيف مقاومة للتآكل والإصطدام، Fe:0.05 0.20%

• يمنع إزالة الحمض، مما يضمن المدى الطويل من المدى في أنظمة المياه، كما:00.02 0.06%

• يحافظ على قابلية التصنيع؛ الحجم المنخفض يضمن الامتثال للوائح البيئية مثل RoHS، Pb:≤0.05%

أيه إس إم إي SB111 C68700أبعاد المنتج وتسامحاته

1.القطر الخارجي (OD)

النطاق/القيمة: 6 ملم - 300 ملم

التسامح: بالنسبة لـ OD ≤ 50 ملم، يكون التسامح ±0.05 ملم؛ بالنسبة لـ OD > 50 ملم، يكون ±0.1 ملم.

ملاحظة: تضمن tolerances OD الدقيقة التوافق في مبادلات الحرارة والمكثفات.

2سمك الجدار (WT)

النطاق/القيمة: 0.5 ملم - 10 ملم

التسامح: ± 10% من السُمك الاسمي

ملاحظة: يضمن سمك الحائط المتساوي الأداء الميكانيكي والحراري المتسق.

3الطول

النطاق/القيمة: ما يصل إلى 12 متر

التسامح: ± 5 ملم للأطوال الثابتة

ملاحظة: يمكن تخصيصها لتلبية متطلبات المشروع المحددة.

4. الإستقامة

النطاق/القيمة: ≤1 ملم/متر

التسامح: غير محدد بشكل خاص

ملاحظة: يضمن سهولة التثبيت والتوجيه أثناء التجميع.

شرط التسليم ASME SB111 C68700

• التشطيب السطحي: ناعمة، لامعة، وخالية من العيوب مثل الخدوش، الحفر، أو الأكسدة.
• التنظيف: يتم تنظيفه من الداخل والخارج لإزالة الزيت والشحوم والبقايا الأخرى.
• التعبئة: يتم تجميعها مع أغلفة بلاستيكية واقية أو صناديق خشبية لمنع التلف أثناء النقل.
• المعالجة الحرارية: يتم توفيرها في حالة التسخين أو تخفيف الضغط أو كما تم سحبه ، اعتمادًا على متطلبات العميل.
• العلامة: يتم وضع علامة على الأنابيب باسم السبائك والحجم ورقم المجموعة من أجل التتبع.
• التخصيص: الأطوال أو التشطيبات أو الطلاءات الخاصة (مثل مضادة للتآكل) متوفرة عند الطلب.

ASME SB111 C68700 خصائص الأداء

1قوة الشد

القيمة: 310 - 450 MPa. يوفر قوة ميكانيكية عالية، مناسبة للتطبيقات المتطلبة.

2قوة العائد

القيمة: 105 - 220 MPa. قوة الوصول الكافية لأنظمة الضغط المتوسط.

3. الإطالة

القيمة: ≥ 35 ٪ ، والمرونة الجيدة تسمح بالانحناء والإشعال وتشكيل أثناء التصنيع.

4.الموصلية الحرارية

القيمة: ~ 120 W/M·K كفاءة تحويل الحرارة الممتازة، حاسمة للمبادلات الحرارية والمكثفات.

5مقاومة للتآكل

القيمة: ممتازة في مياه البحر. مقاومة عالية لعدم التسمم، والاصطدام، والتلوث البيولوجي في البيئات البحرية.

6مقاومة التآكل

القيمة: مرتفعة. محتوى الألومنيوم يزيد من مقاومة الماء عالي السرعة أو التدفقات المضطربة.

7درجة حرارة العمل

القيمة: تصل إلى 300 درجة مئوية. مناسبة للتطبيقات الصناعية والبحرية عالية الحرارة.

8الكثافة

القيمة: ~ 8.53 g/cm3 الكثافة القياسية لسبائك النحاس، مما يضمن وزنًا قابلًا للتحكم للمنشآت.

أيه إس إم إي SB111 C68700الشهادات القياسية

• B111: المواصفات القياسية لأنبوبات التكثيف السلسة من النحاس و سبيكة النحاس.
• EN 12451 الأوروبية: معيار لأنابيب النحاس والسبائك النحاسية السلسة لمبادلات الحرارة.
• الـ ISO 19688: المعيار الدولي للأنابيب السامة من سبيكة النحاس لمبادلات الحرارة.
• BS2871 الجزء الثالث: المعيار البريطاني للأنابيب السامة لمبادلات الحرارة والمكثفات.
• الامتثال لـ RoHS:قيود المواد الخطرة، وضمان الحد الأدنى من محتوى الرصاص من أجل السلامة.
• NACE MR0175: يضمن مدى ملاءمته لبيئات الخدمة الحمضية حيث يتطلب مقاومة تآكل H2S.
• الامتثال لـ PED: الامتثال لتوجيه المعدات تحت الضغط لأنظمة تحت الضغط في أوروبا.
