| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | API, PED, ISO, TUV... |
| رقم الموديل: | WP304L-S (سلس) |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة من الخشب الرقائقي أو منصة نقالة |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T، L / C في الافق |
| القدرة على العرض: | 10000 قطعة شهريا |
| مواصفة: | أستم A403 | مواد: | WP304L / أونس S30403 |
|---|---|---|---|
| معيار البعد: | ASME / AISI B16.9.0 | مقاس: | 1/2 "- 24" |
| جدول: | على سبيل المثال، Sch 10S، Sch 40S، Sch 80S) يشير إلى سمك الجدار. | NDT: | أوت/PT/RT/MT |
| المعالجة السطحية: | غسل الأحماض / السفع الرملي / المتداول / التلميع | الكلمات الرئيسية: | الفولاذ المقاوم للصدأ 304L غطاء الأنابيب بوتويلد UNS S30403 |
| إبراز: | المكثفات غطاء اللحام التناكبي,WP304L غطاء اللحام التناكبي,مبادل حراري غطاء أنبوب اللحام |
||

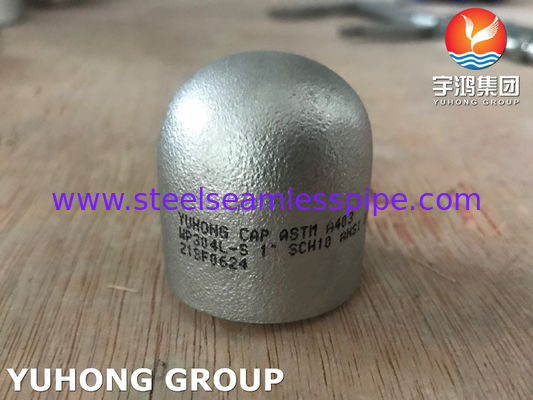

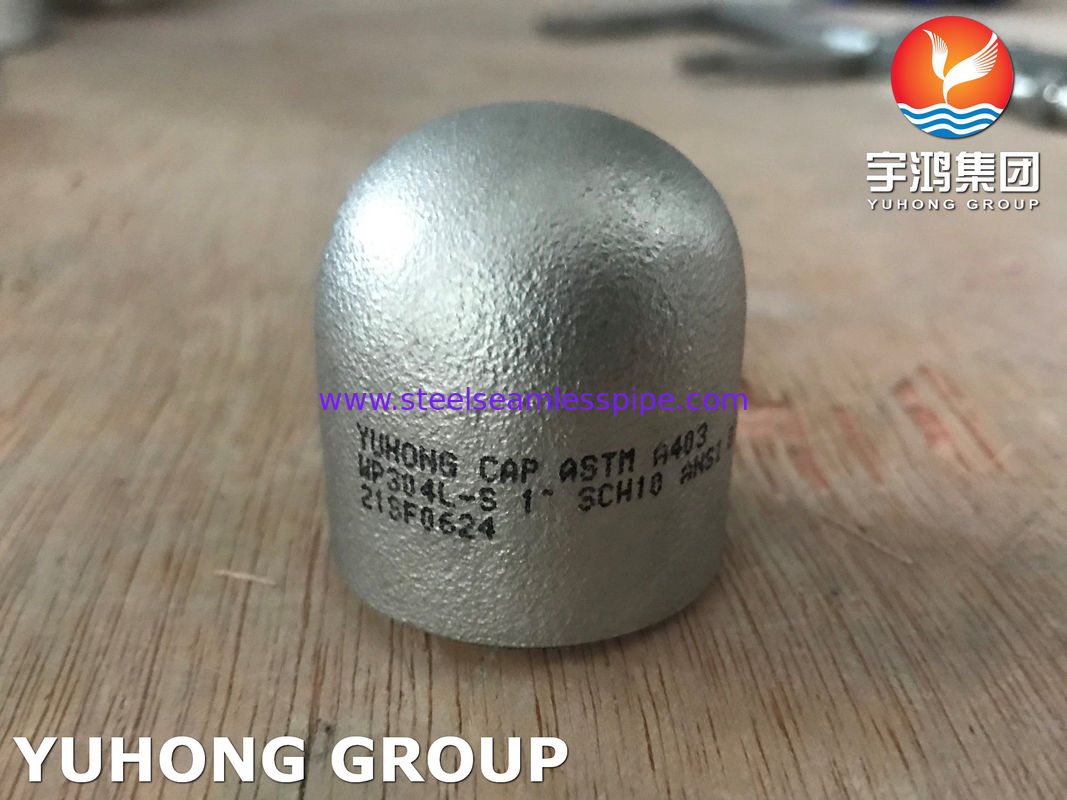

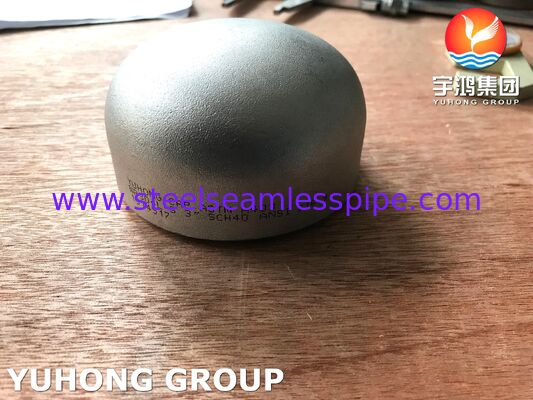

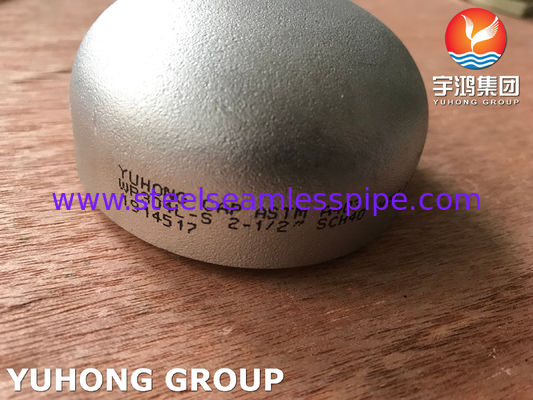

غطاء A403 WP304L-S، وصلة لحام مقبس من الفولاذ المقاوم للصدأ منخفض الكربون B16.9 للهندسة الهيدروليكية
نظرة عامة
غطاء A403 WP304L المصنوع من الفولاذ المقاوم للصدأ غير الملحوم هو مكون يحتفظ بالضغط يستخدم لإغلاق نهاية نظام الأنابيب، ويتم تصنيعه بالامتثال الصارم لمعايير الأبعاد ASME B16.9. يتميز بـ "هيكل غير ملحوم" لإزالة عيوب خط اللحام المحتملة ويخضع لمعالجة التلدين بالحل لاستعادة مقاومة التآكل الممتازة بين الحبيبات للفولاذ المقاوم للصدأ الأوستنيتي منخفض الكربون (304L). وهو مناسب بشكل خاص لأنظمة أنابيب الضغط ذات المتطلبات العالية للغاية لمقاومة التآكل والنظافة، مثل تلك الموجودة في الصناعات البتروكيماوية، والطاقة النووية، والأغذية، والصيدلانية.
عملية تشكيل غطاء الفولاذ المقاوم للصدأ
نظرًا لكونه غطاء أنبوب "غير ملحوم"، فإن تصنيعه يبدأ عادةً من أنابيب أو صفائح فولاذية ويتم معالجته من خلال التشكيل البلاستيكي، مع كون العملية الرئيسية هي الختم
التركيب الكيميائي لغطاء A403 WP304L
| درجة | C | Ni | Si | N | S | Mn | P | Cr | Mo | |
| SS 304L | الحد الأدنى. | - | 8.0 | - | - | - | - | - | 18.0 | - |
| الحد الأقصى. | 0.030 | 12.0 | 0.75 | 0.10 | 0.030 | 2.0 | 0.045 | 20.0 | ||
الخصائص الميكانيكية لغطاء ASTM A403 WP304L
| درجة | قوة الشد (MPa) الحد الأدنى | الاستطالة (% في 50 مم) الحد الأدنى | قوة الخضوع 0.2% إثبات (MPa) الحد الأدنى | الصلابة | |
| روكويل B (HR B) الحد الأقصى | برينل (HB) الحد الأقصى | ||||
| SS 304L | 485 | 40 | 170 | 92 | 201 |
الدرجات المكافئة لـ WP304L
| المعيار | UNS | WERKSTOFF NR. | AFNOR | EN | JIS | BS | GOST |
| SS 304L | S30403 | 1.4306/1.4307 | Z3CN18‐10 | X2CrNi18-9 / X2CrNi19-11 | SUS 304L | 304S11 | 03Х18Н11 |
الفحص لغطاء A403 WP304L-S
| فئة الفحص | عناصر الفحص المحددة | وصف موجز |
|---|---|---|
| فحص المواد الخام | تحليل التركيب الكيميائي، اختبار الخصائص الميكانيكية | للتحقق من أن المادة تلبي معايير WP304L (مثل متطلبات الكربون المنخفض) وضمان أن القوة تصل إلى المواصفات. |
| الفحص غير الإتلافي (NDE) | الاختبار بالموجات فوق الصوتية (UT)، اختبار الاختراق (PT)، الاختبار الإشعاعي (RT)، اختبار الجسيمات المغناطيسية (MT) | لاكتشاف وجود عيوب داخلية أو سطحية مثل الشقوق والطبقات. هذا هو جوهر مراقبة الجودة لأغطية الأنابيب غير الملحومة من فئة WP. |
| فحص الأبعاد والفحص البصري | فحص الأبعاد، قياس سمك الجدار، الفحص البصري للسطح | لضمان توافق الأبعاد مع المعايير مثل ASME B16.9، وأن سمك الجدار موحد، وأن السطح خالٍ من العيوب التي قد تؤثر على الخدمة. |
مجال التطبيق
