| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA213 TP316Ti ، 316L ، TP317L ، TP321H ، TP310S ، TP347H |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | أنبوب الانحناء | معيار: | ASTM A213، ASME SA213 |
|---|---|---|---|
| مادة: | TP304 / 304L ، TP310 / 310S ، TP316 / 316L ، TP316Ti ، TP317 / 317L ، TP321 / 321H ، TP347 / 347H | OD: | 6.35 ملم ، 9.52 ملم ، 12.7 ملم ، 15.88 ملم ، 19.05 ملم ، 20 ملم ، 22،23 ملم ، 25 ملم ، 25.4 ملم ، 31 |
| بالوزن: | BWG 10 ، 12 ، 14 ، 16 ، 18 ، 20 ، إلخ | دائرة نصف قطرها: | يمكن تخصيصها |
| نهاية: | نهاية عادي ، نهاية مشطوفة | استمارة: | أنبوب مستدير، مربع، مستطيل، ملفوف، على شكل U |
| التشطيب النهائي: | ملدن ومخلل بالمحلول / ملدن لامع | طلب: | ASTM A213 TP317L الأنبوب غير الملحوم من الفولاذ المقاوم للصدأ، الأنبوب المنحني على شكل U، أنبوب المب |
| إبراز: | TP317L الفولاذ المقاوم للصدأ U Bend Tube,أنابيب U Bend من الفولاذ المقاوم للصدأ للغلاية,مبادل حراري TP304 أنبوب U |
||

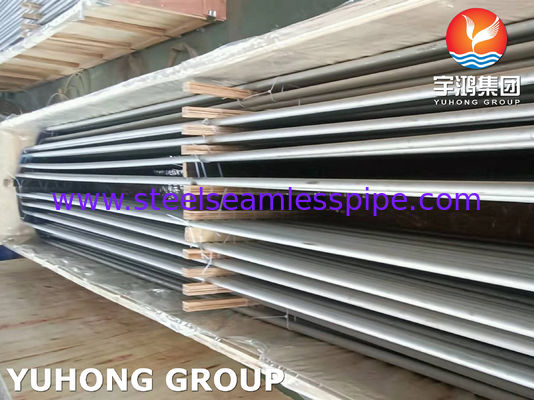

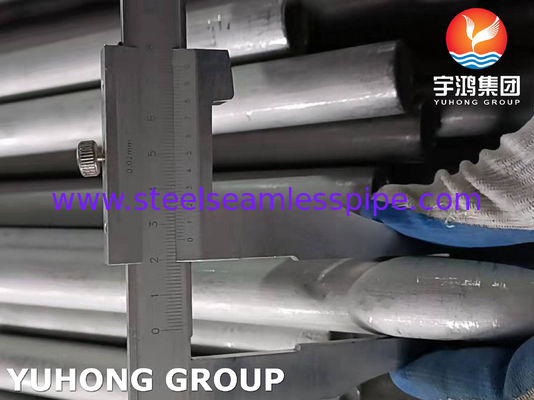

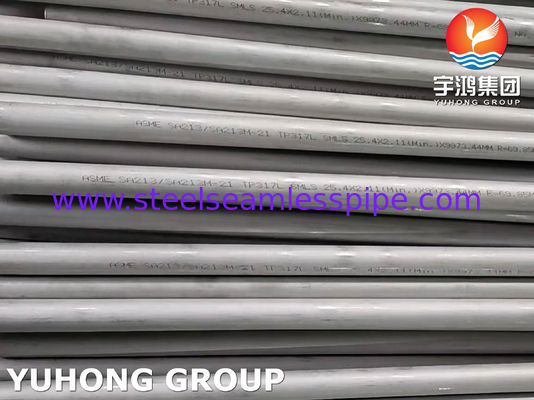

أنبوب ASTM A312 TP317/317L من الفولاذ المقاوم للصدأ غير الملحوم للمراجل و مبادل حراري

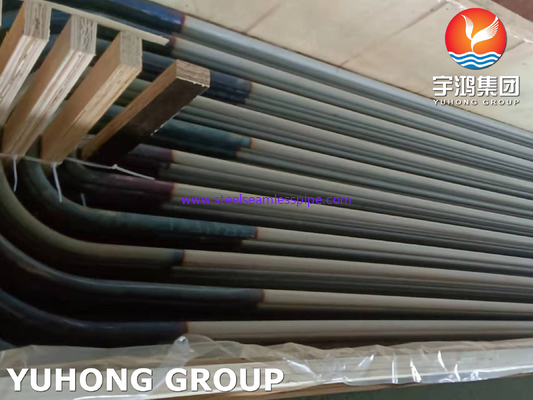

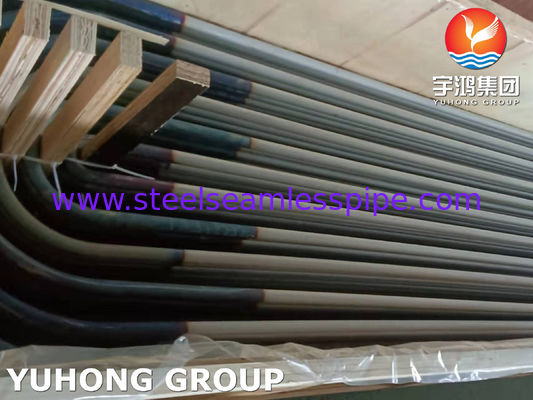

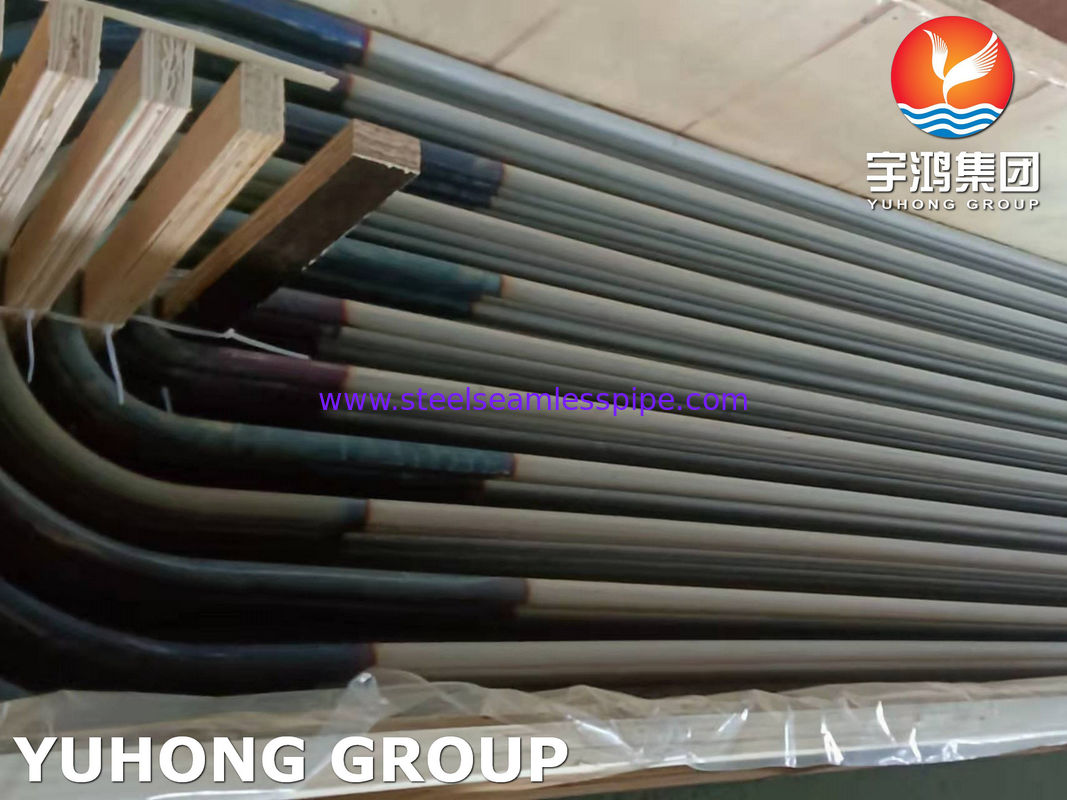

الـأنبوب U من الفولاذ المقاوم للصدأ 317Lهو نوع خاص من الأنابيب يتم تصنيعه خصيصًا للمبادلات الحرارية. تصنع الأنابيب على شكل حرف U وتستخدم في صفوف متكررة في تطبيقات المبادلات الحرارية. تحتوي المادة على النيكل والكروم والكربون والمنغنيز والفوسفور والسيليكون والكبريت والموليبدينوم في تركيبها. تتمتع بمقاومة ممتازة للتآكل مقارنة بالفولاذ المقاوم للصدأ الأخرى، وسبائك 317L غير مغناطيسية في الحالة الملدنة. لا يمكن تصلبها بالمعالجة الحرارية.
الفولاذ المقاوم للصدأ TP317Lهو نسخة منخفضة الكربون من الفولاذ المقاوم للصدأ TP317. يتمتع بنفس القوة العالية ومقاومة التآكل مثل الفولاذ 317 ولكنه يمكن أن ينتج لحامات أقوى بسبب انخفاض محتوى الكربون.
| قياسي | UNS | WERKSTOFF NR. |
| SS 317 | S31700 | 1.4449 |
| SS 317L | S31703 | 1.4438 |
الخصائص الميكانيكية لأنبوب ASTM A213 TP317L من الفولاذ المقاوم للصدأ
| درجة | الكثافة | نقطة الانصهار | قوة الشد (ميجا باسكال) | نقطة الخضوع (ميجا باسكال) | الاستطالة (%) | الصلابة |
| 317L | 8.0 جم/سم³ | 1454 درجة مئوية (2650 درجة فهرنهايت) | 515 | 205 | 35 | 95 |
التركيب الكيميائي لأنابيب ASTM A213 TP317L من الفولاذ المقاوم للصدأ
| درجة | ج | المنغنيز | ف | س | سي | ني | كر | مو |
| 317 | 0.08 | 2.00 | 0.040 | 0.030 | 1.0 | 11-14 | 18-20 | 3.0-4.0 |
| 317L | 0.03 | 2.00 | 0.040 | 0.030 | 1.0 | 11-15 | 18-20 | 3.0-4.0 |
الخصائص الفيزيائية (درجة حرارة الغرفة) لأنابيب ASTM A213 TP317L من الفولاذ المقاوم للصدأ
| الحرارة النوعية (0-100 درجة مئوية) | التوصيل الحراري | التمدد الحراري | معامل المرونة | المقاومة الكهربائية | الكثافة |
| 500 | 14.6 | 16.5 | 193 | 7.4 | 7.99 |
| J.kg-1.°K-1 | W.m -1.°K-1 | مم/م/درجة مئوية | جيجا باسكال | μأوم/سم | جم/سم3 |
عند شراء أنابيب A213 TP317L U-Bend، سيحدد الخبير أكثر من مجرد المادة:
حالة المعالجة الحرارية النهائية: "يجب أن يتم التلدين بالمحلولبعدالانحناء."
إزالة الترسبات/التخليل: "يجب أن يتم التخليل بعد المعالجة الحرارية النهائية للحصول على سطح نظيف ومُفعّل."
تحملات الانحناء: استدعِ بوضوح التسطيح المسموح به وترقق الجدار (على سبيل المثال، "وفقًا لمعايير TEMA R/C").
متطلبات NDT: حدد أي اختبار مطلوب على القسم المنحني (على سبيل المثال، "اختبار التيار الدوامي على كامل U-bend").
أهمية عملية تصنيع U-Bend
ترقق الانحناء والتسطيح: أثناء الانحناء، يترقق الجدار الخارجي للانحناء، ويمكن أن يصبح المقطع العرضي للأنبوب بيضاويًا قليلاً. بالنسبة للتطبيق عالي النزاهة، يتم التحكم في الانحناء بدقة للبقاء ضمن حدود التسطيح وترقق الجدار الصارمة المحددة في معايير مثل ASME TEMA (جمعية مصنعي المبادلات الأنبوبية). يعتبر الترقق المفرط بمثابة انخفاض مباشر في قدرة الاحتفاظ بالضغط.
الإجهادات المتبقية: تؤدي عملية التشغيل على البارد للانحناء إلى إجهادات متبقية كبيرة في الانحناء. بالنسبة للتطبيقات القياسية، قد يكون هذا مقبولاً. ومع ذلك، في البيئات المسببة للتآكل (خاصة مع الكلوريدات)، يمكن لهذه الإجهادات أن تسرع بشكل كبير التشققات الناتجة عن الإجهاد (SCC).
الضرورة المطلقة للتلدين بالمحلول والتخليل: بسبب النقطة رقم 2، يجب تلدين أنابيب A213 TP317L U-bend بالمحلول بعد الانحناء. هذه المعالجة الحرارية (التسخين إلى حوالي 1900-2050 درجة فهرنهايت / 1040-1120 درجة مئوية والتبريد السريع) تذيب الكربيدات، والأهم من ذلك، تخفف الإجهادات المتبقية الضارة من الانحناء. بعد التلدين، يتم تخليل الأنابيب لإزالة القشور (طبقة الأكسيد) المتكونة أثناء التسخين واستعادة الفيلم السلبي المقاوم للتآكل على السطح. يعتبر U-bend الذي لم يتم تلدينه بشكل صحيح قنبلة موقوتة في بيئة الكلوريد.
التطبيقات
1. أنظمة غسيل غاز المداخن لإزالة الكبريت
2. معدات المعالجة الكيميائية والبتروكيماوية
3. مصانع اللب والورق
4. معدات تجهيز الأغذية
5. معدات النسيج
6. أنبوب المرجل
7. أنبوب مبادل حراري
