تُعد شفة الإغلاق المصنوعة من سبائك الفولاذ ASTM A182 F22 مكونات أنابيب مطروعة تُستخدم لإغلاق نهايات خطوط الأنابيب والفوهات ووصلات المعدات ذات الشفاه في أنظمة العمليات الصناعية. تُصنع F22 من سبائك الفولاذ الكروم والموليبدينوم، وغالبًا ما تُحدد للتطبيقات التي تكون فيها قوة درجة الحرارة المرتفعة ومقاومة التدهور المرتبط بالخدمة اعتبارات مهمة.

يوفر تصميم الوجه المرتفع (RF) سطحًا محددًا لوضع الحشية لاتصالات الشفاه المربوطة. عند تركيبه مع شفة اقتران متوافقة وحشية ونظام مسامير، يمكن لشفة الإغلاق عزل قسم من خط الأنابيب أو فتحة المعدات لظروف التشغيل المقصودة. تشمل التطبيقات النموذجية وحدات عمليات التكرير، ومرافق البتروكيماويات، وأنظمة البخار، وتركيبات الأنابيب الأخرى ذات درجات الحرارة العالية حيث يتم تحديد درجة المادة وفئة الضغط بواسطة المشروع.

لأغراض الشراء، يجب تحديد الشفة حسب درجة مادة ASTM A182 F22، ومتطلبات أبعاد ASME B16.5 حيثما ينطبق ذلك، وحجم الأنبوب الاسمي، وفئة الضغط، ونوع الوجه، وحالة المعالجة الحرارية، ووثائق الفحص. تعتمد ملاءمة الضغط ودرجة الحرارة الفعلية على المعيار المطبق، وحالة المادة، وفئة الشفة، ومتطلبات تصميم النظام.

قد يتم تحديد شفة الإغلاق ASTM A182 F22 لـ:

• أنابيب عمليات التكرير والبتروكيماويات.
• أنظمة البخار والمرافق ذات درجات الحرارة العالية.
• فوهات معدات الضغط ووصلات الشفاه.
• نقاط عزل خطوط الأنابيب التي تتطلب إغلاقًا أعمى مربوطًا.
• الأنظمة الصناعية المصممة لمكونات سبائك الفولاذ الكروم والموليبدينوم.

يجب تقييم مدى ملاءمة F22 لكل تطبيق مقابل درجة حرارة التصميم والضغط ووسط العملية وظروف التآكل ومدونة الأنابيب أو معدات الضغط المطبقة.

• مواصفات المواد: ASTM A182 / ASME SA-182 F22، كما هو محدد في أمر الشراء.
• المعيار البعدي: ASME B16.5، حيثما ينطبق على الحجم المطلوب وفئة الضغط.
• نوع الشفة: شفة إغلاق.
• الوجه: وجه مرتفع (RF).
• فئة الضغط: يتم تحديده من قبل المشتري.
• المعالجة الحرارية: وفقًا لمواصفات المواد المطبقة ومتطلبات الدرجة المطلوبة.
• وثائق الفحص: كما تم الاتفاق عليه في المواصفات الفنية وأمر الشراء.

يجب تأكيد الإصدار المطبق لكل معيار أثناء المراجعة الفنية.

تُستخدم سبائك الفولاذ الكروم والموليبدينوم F22 في التطبيقات التي تتطلب فيها مواصفات المواد وظروف التصميم هذه العائلة من السبائك. يجب اختيار الدرجة بناءً على رمز التصميم المطبق، والإجهادات المسموح بها المعتمدة على درجة الحرارة، وفئة الضغط، ومتطلبات العملية.

قبل الطلب، قم بتأكيد:

• ضغط التصميم ودرجة حرارة التشغيل.
• الحجم الاسمي وفئة الضغط المطلوبة.
• أبعاد وضع حشية RF وتوافق شفة الاقتران.
• حالة المادة المطلوبة والمعالجة الحرارية.
• متطلبات اختبار المواد والتتبع المطبقة.
• أي متطلبات فحص غير مدمرة خاصة بالمشروع أو فحص من طرف ثالث.

لا تحدد فئة ضغط الشفة وحدها ضغط التشغيل المسموح به عند كل درجة حرارة. يجب تأكيد الملاءمة النهائية مقابل المعيار ذي الصلة والتصميم الهندسي.

يمكن تحديد وثائق الجودة والفحص وفقًا لمتطلبات المشروع وقدرة التوريد المؤكدة. قد تشمل المتطلبات النموذجية:

• شهادة اختبار المواد (MTC).
• سجلات التركيب الكيميائي والخصائص الميكانيكية.
• تتبع رقم الدفعة ووضع علامة المنتج.

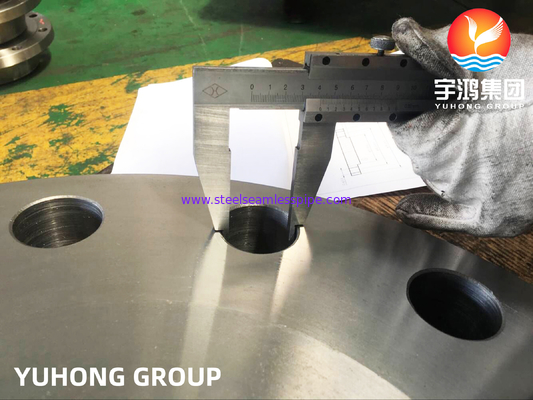

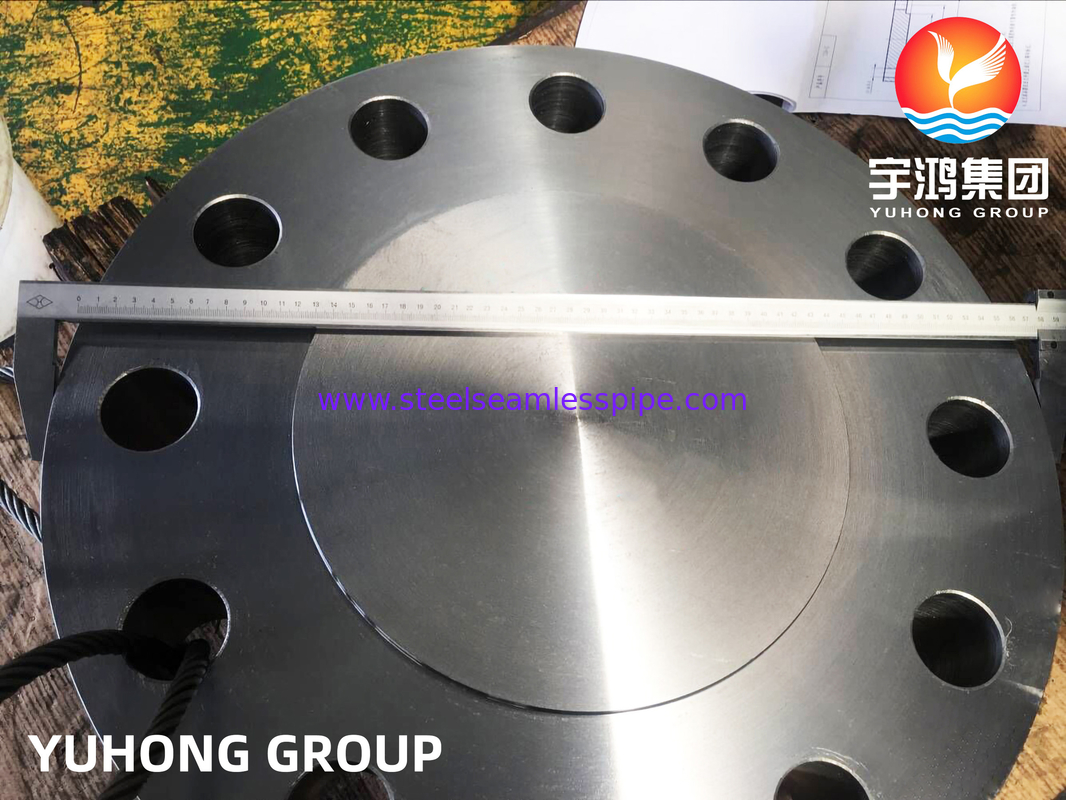

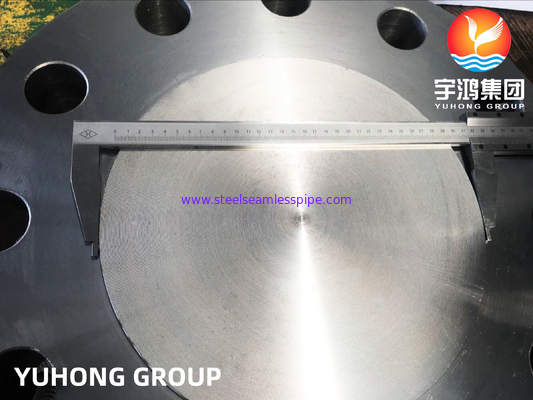

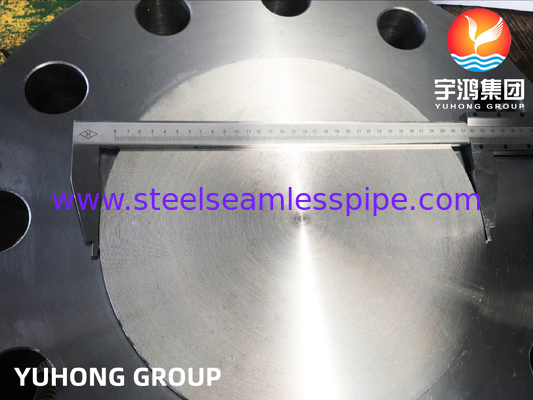

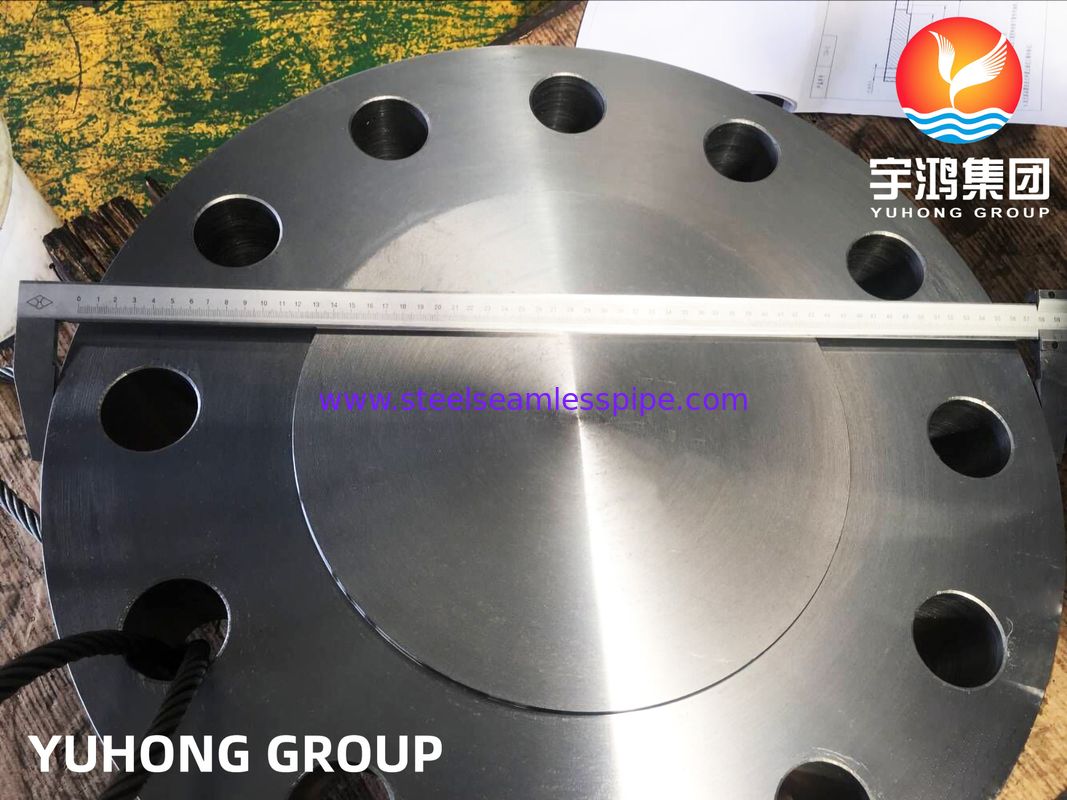

• الفحص البعدي لسمك الشفة، والقطر الخارجي، وتخطيط ثقوب المسامير، ووجه RF.
• سجلات المعالجة الحرارية عند الاقتضاء.

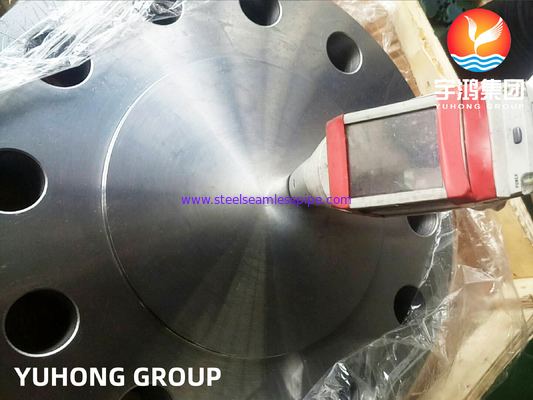

• فحص إضافي غير مدمر أو فحص من طرف ثالث عند تحديده والاتفاق عليه.

يجب تضمين وثائق EN 10204 3.1، و PMI، و UT، و MT، و PT، وفحص الطرف الثالث فقط عند انطباقها على المنتج، وتتطلبها أمر الشراء، وتم تأكيدها للتوريد الفعلي.

عادةً ما تُعبأ شفة الإغلاق المصنوعة من سبائك الفولاذ F22 في صناديق خشبية للتصدير، أو صناديق خشب رقائقي، أو على منصات نقالة حسب الحجم وكمية الطلب. يجب حماية سطح وضع الحشية RF من الخدوش والصدمات والرطوبة وأضرار المناولة أثناء النقل.

يجب الاتفاق على التعبئة ووضع العلامات ووثائق التصدير وميناء FOB وجدول الشحن قبل تأكيد الطلب.

يعتمد الحد الأدنى لكمية الطلب ووقت التسليم على حجم الشفة، وفئة الضغط، وتوفر المواد، والمعالجة الحرارية، ونطاق الفحص، وكمية الطلب.

للحصول على عرض أسعار دقيق، يرجى تقديم:

• درجة مادة ASTM A182 F22.
• الحجم الاسمي وفئة الضغط.
• متطلبات وجه RF.
• المعيار والإصدار المطبق.
• الكمية لكل حجم.
• مستندات MTC والفحص المطلوبة.
• وجهة التسليم وشروط إنكوتيرمز المفضلة.
• جدول التسليم المطلوب.
