ASME B111 C10200 C70600 C44300 C12200 النحاس والنيكل سلس أنبوب لفائف أنبوب لمبادل حراري مكثف برودة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
رقم الموديل:	C44300 و C68700 و C70600 و C71500

شروط الدفع والشحن:

الحد الأدنى لكمية:	100 كلغ
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حزمة صندوق خشبي
وقت التسليم:	15-20 يوما
شروط الدفع:	L / C ، T / T
القدرة على العرض:	وفقا لطلب الزبون

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (285)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (273)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (127)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (28)

أنبوب الإبرة (98)

أنبوب الزعنفة (608)

مبادلة الحرارة (15)

أنبوب مبادل حراري (424)

حزمة أنابيب المبادل الحراري (37)

ورقة أنابيب المبادل الحراري (115)

يربك المبادل الحراري (36)

مكيف الهواء (7)

ضغط الأوعية (4)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (57)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (112)

نيكل سبيكة أنبوب (259)

أنبوب سبائك النيكل (75)

أنبوب سبائك النحاس (219)

أنبوب سبائك الصلب (177)

أنبوب التيتانيوم (9)

أنبوب صلب صلب (153)

أنبوب المرجل (138)

تركيب الصلب (791)

شفة الصلب (577)

آحرون (386)

أجزاء الغطاء (5)

مفصلة وصف المنتج

مادة:	C44300 ، C68700 ، C70600 ، C71500	معيار:	ASTM B111 ، ASTM B88 ، ASTM B288 ، ASTM B688
نوع المنتجات:	أنبوب غير ملحوم ، أنبوب ملحوم ، تركيبات نحاسية ، أنبوب زعنفة نحاسية	TPI:	BV ، SGS ، IEI ، MOODY ، ....
طَرد:	صندوق خشبي / صندوق حديد /
إبراز:	نيكل سبيكة أنبوب,أنبوب سبائك النيكل , copper nickel tube

ASME B111 C10200 C70600 C44300 C12200 النحاس والنيكل سلس أنبوب لفائف أنبوب لمبادل حراري مكثف برودة

ASTM B-111-89a / ASME SB-111-89a

أنابيب وحديد من سبائك النحاس والنحاس

1 نطاق

1.1 تغطي هذه المواصفات الأنبوب غير الملحوم ومخزون الطويق من النحاس وسبائك نحاسية مختلفة حتى 31/8 بوصة ، شاملة ، في مقياس الأبعاد ، للاستخدام في المكثفات السطحية ، والمبخرات ، والمبادلات الحرارية.عادة ما تكون أنابيب هذا التطبيق مصنوعة من النحاس أو سبائك النحاس التالية:

سبائك النحاس أو النحاس	استخدام Previousoy	نوع المعدن
UNS لا	التعيين	نوع المعدن
C10200	ل	خالي من الأكسجين بدون بقايا مزيلات الأكسدة
C12000	DLP	فسفور ، منخفض الفوسفور المتبقي
C12200	DHP	الفوسفور ، نسبة عالية من الفوسفور المتبقي
C14200	DPA	مرخّص بالزرنيخ
C19200	-	مرخص به ، 1٪ حديد
C23000	-	نحاس أحمر
C28000	-	مونتز ميتال
C44300	-	أدميرالتي للمعادن ، ب ، ج ، ود
C44400	-	-
C44500	-	-
سي 60800	-	البرونز الألومنيوم
C68700	-	ألومنيوم نحاس ، ب
C70400	-	95-5 النحاس نيكيل
C70600	-	90-10 النحاس نيكيل
C71000	-	80-20 كوبر نيكيل
C71500	-	70-30 النحاس نيكيل
C71640	-	نحاس - نيكيل - حديد - منجنيز
C72200	-	-

1.2 تحذير - الزئبق هو خطر صحي محدد في الاستخدام والتخلص (انظر 12.1.)

سبائك النحاس UNS No.	النحاس زائد العناصر المسماة٪ min.
سي 60800	99.5
C70400	99.5
C70600	99.5
C71000	99.5
C71500	99.5
C71640	99.5
C72200	99.8

لسبائك النحاس التي يحدد فيها الزينيك بالباقي.يمكن اعتبار أي من النحاس أو الزنك هو الفرق

بين مجموع كل العناصر التي تم تحليلها و 100٪

الجدول 1 المتطلبات الكيميائية

تعبير، ٪
النحاس أو سبائك النحاس UNS No.	النحاس	تين	الألومنيوم	النيكل ، بما في ذلك الكوبالت	الرصاص ، بحد أقصى	حديد	الزنك	مانانيز	الزرنيخ	الأنتيمون	الفوسفور	Chro ميوم	عناصر أخرى مسماة
C10200	99.95 دقيقة	-	-	-	-	-	-	-	-	-	-	-	-
C12000	99.90 دقيقة	-	-	-	-	-	-	-	-	-	0.004-0.012	-	-
C12200	99.9 دقيقة	-	-	-	-	-	-	-	-	-	0.015-0.040	-	-
C14200	99.40 دقيقة	-	-	-	-	-	-	-	0.15-0.50	-	0.015-0.040	-	-
C19200	98.7 دقيقة	-	-	-	-	0.8-1.2	-	-	0.15-0.50	-	0.01-0.04	-	-
C23000	84.0-86.0	-	-	-	0.05	0.05 كحد أقصى	ريمالندر	-	-	-	-	-	-
C28000	59.0-63.0	-	-	-	0.30	0.07 كحد أقصى	بقية	-	-	-	-	-	-
C44300	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	0.02-0.06	-	-	-	-
C44400	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	-	0.02-0.10	-	-	-
C44500	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	-	-	0.02-0.10	-	-
سي 60800	بقية	-	5.0-6.5	-	0.10	0.10 كحد أقصى	-	-	0.02-0.35	-	-	-	-
C68700	76.0-79.0	-	1.8-2.5	-	0.07	0.06 كحد أقصى	بقية	-	0.02-0.10	-	-	-	-
C70400	بقية	-		4.8-6.2	0.05	1.3-1.7	1.0 كحد أقصى	0.30-0.8	-	-	-	-	-
C70600	بقية	-		9.0-11.0	0.05^ب	1.0-1.8	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	-	^ب
C71000	بقية	-		19.0-23.0	0.05^ب	0.50-1.0	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	-	^ب
C71500	بقية	-		29.0 - 33.0	0.05^ب	0.40-1.0	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	-	^ب
C71640	بقية	-		29.0 - 32.0	0.05^ب	1.7-2.3	1.0 كحد أقصى^ب	1.5-2.5	-	-	^ب	-	^ب
C72200	بقية	-		15.0-18.0	0.05^ب	0.50-1.0	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	0.30 -0.70	^ب

^أالنحاس (بما في ذلك الفضة) ،
^بعندما يكون المنتج لتطبيقات اللحام اللاحقة ، وعلى هذا النحو المحدد من قبل المشتري ، يجب أن يكون الزنك 0.50٪ كحد أقصى ،
الرصاص 0.02٪ كحد أقصى ، الفوسفور 0.02٪ كحد أقصى ، كبريت 0.02٪ كحد أقصى ، وكربون 0.05٪ كحد أقصى.
عندما يتم تحليل جميع العناصر الواردة في الجدول 1 ، يجب أن يكون مجموعها كما هو موضح في الجدول التالي.

سبائك النحاس UNS No.	العناصر المسماة النحاس بلس.٪ min
C23000	99.8
C28000	99.7
C44300	99.6
C44400	99.6
C44500	99.6
C68700	99.5

متطلبات الشد الجدول 2

النحاس أو سبائك النحاس UNS No.	تعيين درجة الحرارة		قوة الشد دقيقة ksi^أ	قوة الغلة^بدقيقة ksi^أ	استطالة في 2 بوصة ، دقيقة٪
النحاس أو سبائك النحاس UNS No.	معيار	سابق	قوة الشد دقيقة ksi^أ	قوة الغلة^بدقيقة ksi^أ	استطالة في 2 بوصة ، دقيقة٪
C10200 ، C12000 ، C12200 ، C14200	H55	مرسوم بالضوء	36	30	...
C10200 ، C12000 ، C12200 ، C14200	H80	صعب المراس	45	40	...
C19200	061	صلب	38	12	...
C23000	061	صلب	40	12	...
C28000	061	صلب	50	20	...
C44300 ، C44400 ، C44500	061	صلب	45	15	...
سي 60800	061	صلب	50	19	...
C68700	061	صلب	50	18	...
C70400	061	صلب	38	12	...
C70400	H55	مرسوم بالضوء	40	30	...
C70600	061	صلب	40	15	...
C70600	H55	مرسوم بالضوء	45	35	...
C71000	061	صلب	45	16	...
C71500	061	صلب	52	18	...
C71500	-	-	-	-	-
سمك الجدار يصل إلى 0.048 بوصة ، بما في ذلك	HR50	تعادل ، وتخفيف التوتر	72	50	12
يزيد سمك الجدار عن 0.048 بوصة.	HR50	تعادل ، وتخفيف التوتر	72	50	15
C71640	061	صلب	63	25	...
C71640	HR50	تعادل ، وتخفيف التوتر	81	58	...
C72200	061	صلب	45	16	...
C72200	H55	مرسوم بالضوء	50	30	...

متطلبات التوسيع الجدول 3

درجة التخصيص		النحاس أو سبائك النحاس UNS No.	توسيع القطر الخارجي Tbue ، بالنسبة المئوية للقطر الخارجي الأصلي
معيار	سابق	النحاس أو سبائك النحاس UNS No.
061	صلب	C19200	30
		C23000	20
		C28000	15
		C44300 ، C44400 ، C44500	20
		سي 60800	20
		C68700	20
		C70400	30
		C70600	30
		C71000	30
		C71500	30
		C71640	30
		C72200	30
H55	مرسوم بالضوء	C10200 ، C12000 ، C12200	20
		C14200	20
		C70400	20
		C70600	20
		C72200	20
HR50	تعادل ، وتخفيف التوتر	C71500	20
HR50	صلبة ، نهاية صلب	C10200 ، C12000 ، C14200	30

الجدول 4 عمق الشق

سمك جدار الأنبوب ، بوصة.	القطر الخارجي للأنبوب ، بوصة.
سمك جدار الأنبوب ، بوصة.	أكثر من إلى ¾ ، بما في ذلك	أكثر من إلى 1 ¼ ، بما في ذلك	أكثر من 1¼ إلى 3⅓ ، بما في ذلك.
أكثر من 0.017-0.032	0.005	0.006	0.007
0.032-0.049 ، بما في ذلك	0.006	0.006	0.0075
0.049-0.083 ، بما في ذلك	0.007	0.0075	0.008
0.083-0.109 ، بما في ذلك	0.0075	0.0085	0.0095
0.109-0.120 ، مدفوع	0.009	0.009	0.011

جدول 5 أقطار من الثقوب المحفورة

القطر الخارجي للأنبوب ، بوصة.	قطر الثقوب المحفورة ، بوصة.	رقم الحفر
¼-¾ ، بما في ذلك	0.025	72
أكثر من-1 ، بما في ذلك	0.031	68
أكثر من 1-1¼ ، بما في ذلك	0.036	64
أكثر من 1¼-1½ ، بما في ذلك	0.042	58
أكثر من 1½-1¾ ، بما في ذلك	.0046	56
أكثر من 1¾-2 ، بما في ذلك	0.052	55

الاختبار الهيدروستاتيكي - يجب أن يقف كل أنبوب ، دون إظهار دليل على التسرب ، ضغط هيدروستاتيكي داخلي
يكفي لإخضاع المادة لضغط ليفي يبلغ 7000 رطل / بوصة مربعة ، تحدده المعادلة التالية لجوف رفيع
اسطوانات تحت التوتر.لا يلزم اختبار الأنبوب عند ضغط هودروستاتيكي يزيد عن 1000 رطل / بوصة مربعة ما لم يتم تحديد ذلك.

P = 2St / (D-0.8t) حيث:
P = الضغط الهيدروستاتيكي ، psig.
ر = سمك جدار الأنبوب ، بوصة.
D = القطر الخارجي للأنبوب.في و
S = الضغط المسموح به للمادة ، psi.

جدول 6 تحمّل القطر

القطر الخارجي ، في	سمك الجدار ، بوصة.
	0.020^أ 0.022 0.025 0.028	0.032	0.035	0.042	0.049 وما فوق
	قطر التسامح ، زائد وناقص ، في.
ما يصل إلى 0.500 ، بما في ذلك	0.003	0.0025	0.0025	0.0025	0.0025
أكثر من 0.500-0.740 ، بما في ذلك	0.0040	0.004	0.004	0.0035	0.003
أكثر من 0.500-7.40 ، بما في ذلك	0.0060	0.006	0.005	0.0045	0.004
أكثر من 0.740-1.000 ، بما في ذلك	...	0.009	0.008	0.006	0.045
أكثر من 1.250-1.375 ، بما في ذلك	...	...	...	0.008	0.005
أكثر من 1.375-2.000 ، بما في ذلك	...	...	...	...	0.006

^{تسري التفاوتات في هذا العمود على درجات الحرارة المسحوبة والمرسومة بالضوء فقط.
يجب أن تكون التفاوتات في الأجواء الملدنة على النحو المتفق عليه بين الشركة المصنعة والمشتري.}

الجدول 7 تفاوتات سماكة الجدار ، زائد وناقص.

ثيكينيس الجدار ، في.	القطر الخارجي ، في.
ثيكينيس الجدار ، في.	أكثر من إلى ⅝ ، بما في ذلك	أكثر من إلى 1 ، بما في ذلك	أكثر من 1 إلى 2 ، بما في ذلك
0.020 ، بما في ذلك 0.032	0.003	0.003	...
0.032، بما في ذلك 0.035	0.003	0.003	0.004
0.035، بما في ذلك 0.058	0.004	0.0045	0.0045
0.058 ، بما في ذلك 0.083	0.0045	0.005	0.005
0.083 ، بما في ذلك 0.120	0.005	0.0065	0.0065
0.120 ، بما في ذلك 0.134	0.007	0.007	0.0075

الجدول 8 تحمّل الطول

الطول المحدد ، قدم	التسامح ، كل شيء زائد ، في.
ما يصل الى 15	3/32
أكثر من 15-20 ، بما في ذلك	1/8
أكثر من 20-30 ، بما في ذلك	5/32
أكثر من 30-60 ، بما في ذلك	3/8
أكثر من 60-100 ، بما في ذلك^أ	1/2

^أأنابيب المكثف ذات الأطوال التي تزيد عن 100 قدم ليست مطلوبة حاليًا.سيتم تطوير قيم التسامح للأطوال
حسب ما تمليه التجربة.قيم التسامح للأطوال في سمك الجدار 0.020 ، بما في ذلك.إلى 0.032 على النحو المتفق عليه
بين الصانع أو المورد والمشتري.

أنبوب.القطر الخارجي ، في	تسامح
ما يصل إلى ⅝ ، بما في ذلك	0.010 بوصة.
أكثر من ⅝	0.016 بوصة / بوصة.من القطر

يجب أن تكون الخصائص والتركيبات الكيميائية المذكورة في هذه المواصفة ، في حالة الاختلاف ،
يتم تحديدها وفقًا لطرق ASTM التالية:

امتحان	تعيين ASTM
تحليل كيميائي	ب 170^أ، E53 ، E54 ، E62 ، E75 ، E478
حجم الحبوب	E112
التوسع (اختبار دبوس)	B153
نترات الزئبق	ب 154
توتر	ه 8
اختبار غير تدميري	E243

^أالإشارة إلى المواصفة B170 تشير إلى الطرق الكيميائية المقترحة في ملحقها.
عندما اختبرت لجنة E-1 ونشرت طرقًا لمعايرة النتوءات منخفضة المستوى في النحاس.
سيتم إلغاء ملحق المواصفات ب 170.

الملاحق (معلومات غير إلزامية)

X1.كثافة سبائك النحاس والنحاس

X1.1 ترد كثافات السبائك التي تغطيها هذه المواصفات في الجدول X1.1.

كثافة الجدول X1.1

النحاس أو سبائك النحاس UNS No.	الكثافة رطل بوصة³
C10100 ، C10200 ، C10300 ، C10800 ، C12000 ، C12200 ، C14200	0.323
C19200	0.320
C23000	0.316
C28000	0.303
C44300 ، C44400 ، C44500	0.308
سي 60800	0.295
C61300 ، C61400	0.285
C68700	0.301
C70400	0.323
C70600	0.323
C71000	0.323
C71500	0.323
C71640	0.323
C72200	0.323

ASTM B-111-89a / ASME SB-111-89a

أنابيب وحديد من سبائك النحاس والنحاس

سبائك النحاس أو النحاس	استخدام Previousoy	نوع المعدن
UNS لا	التعيين	نوع المعدن
C10200	ل	خالي من الأكسجين بدون بقايا مزيلات الأكسدة
C12000	DLP	فسفور ، منخفض الفوسفور المتبقي
C12200	DHP	الفوسفور ، نسبة عالية من الفوسفور المتبقي
C14200	DPA	مرخّص بالزرنيخ
C19200	-	مرخص به ، 1٪ حديد
C23000	-	نحاس أحمر
C28000	-	مونتز ميتال
C44300	-	أدميرالتي للمعادن ، ب ، ج ، ود
C44400	-	-
C44500	-	-
سي 60800	-	البرونز الألومنيوم
C68700	-	ألومنيوم نحاس ، ب
C70400	-	95-5 النحاس نيكيل
C70600	-	90-10 النحاس نيكيل
C71000	-	80-20 كوبر نيكيل
C71500	-	70-30 النحاس نيكيل
C71640	-	نحاس - نيكيل - حديد - منجنيز
C72200	-	-

1.2 تحذير - الزئبق هو خطر صحي محدد في الاستخدام والتخلص (انظر 12.1.)

سبائك النحاس UNS No.	النحاس زائد العناصر المسماة٪ min.
سي 60800	99.5
C70400	99.5
C70600	99.5
C71000	99.5
C71500	99.5
C71640	99.5
C72200	99.8

لسبائك النحاس التي يحدد فيها الزينيك بالباقي.يمكن اعتبار أي من النحاس أو الزنك هو الفرق

بين مجموع كل العناصر التي تم تحليلها و 100٪

الجدول 1 المتطلبات الكيميائية

تعبير، ٪
النحاس أو سبائك النحاس UNS No.	النحاس	تين	الألومنيوم	النيكل ، بما في ذلك الكوبالت	الرصاص ، بحد أقصى	حديد	الزنك	مانانيز	الزرنيخ	الأنتيمون	الفوسفور	Chro ميوم	عناصر أخرى مسماة
C10200	99.95 دقيقة	-	-	-	-	-	-	-	-	-	-	-	-
C12000	99.90 دقيقة	-	-	-	-	-	-	-	-	-	0.004-0.012	-	-
C12200	99.9 دقيقة	-	-	-	-	-	-	-	-	-	0.015-0.040	-	-
C14200	99.40 دقيقة	-	-	-	-	-	-	-	0.15-0.50	-	0.015-0.040	-	-
C19200	98.7 دقيقة	-	-	-	-	0.8-1.2	-	-	0.15-0.50	-	0.01-0.04	-	-
C23000	84.0-86.0	-	-	-	0.05	0.05 كحد أقصى	ريمالندر	-	-	-	-	-	-
C28000	59.0-63.0	-	-	-	0.30	0.07 كحد أقصى	بقية	-	-	-	-	-	-
C44300	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	0.02-0.06	-	-	-	-
C44400	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	-	0.02-0.10	-	-	-
C44500	70.0-73.0	0.9-1.2	-	-	0.07	0.06 كحد أقصى	بقية	-	-	-	0.02-0.10	-	-
سي 60800	بقية	-	5.0-6.5	-	0.10	0.10 كحد أقصى	-	-	0.02-0.35	-	-	-	-
C68700	76.0-79.0	-	1.8-2.5	-	0.07	0.06 كحد أقصى	بقية	-	0.02-0.10	-	-	-	-
C70400	بقية	-		4.8-6.2	0.05	1.3-1.7	1.0 كحد أقصى	0.30-0.8	-	-	-	-	-
C70600	بقية	-		9.0-11.0	0.05^ب	1.0-1.8	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	-	^ب
C71000	بقية	-		19.0-23.0	0.05^ب	0.50-1.0	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	-	^ب
C71500	بقية	-		29.0 - 33.0	0.05^ب	0.40-1.0	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	-	^ب
C71640	بقية	-		29.0 - 32.0	0.05^ب	1.7-2.3	1.0 كحد أقصى^ب	1.5-2.5	-	-	^ب	-	^ب
C72200	بقية	-		15.0-18.0	0.05^ب	0.50-1.0	1.0 كحد أقصى^ب	1.0 كحد أقصى	-	-	^ب	0.30 -0.70	^ب

سبائك النحاس UNS No.	العناصر المسماة النحاس بلس.٪ min
C23000	99.8
C28000	99.7
C44300	99.6
C44400	99.6
C44500	99.6
C68700	99.5

متطلبات الشد الجدول 2

النحاس أو سبائك النحاس UNS No.	تعيين درجة الحرارة		قوة الشد دقيقة ksi^أ	قوة الغلة^بدقيقة ksi^أ	استطالة في 2 بوصة ، دقيقة٪
النحاس أو سبائك النحاس UNS No.	معيار	سابق	قوة الشد دقيقة ksi^أ	قوة الغلة^بدقيقة ksi^أ	استطالة في 2 بوصة ، دقيقة٪
C10200 ، C12000 ، C12200 ، C14200	H55	مرسوم بالضوء	36	30	...
C10200 ، C12000 ، C12200 ، C14200	H80	صعب المراس	45	40	...
C19200	061	صلب	38	12	...
C23000	061	صلب	40	12	...
C28000	061	صلب	50	20	...
C44300 ، C44400 ، C44500	061	صلب	45	15	...
سي 60800	061	صلب	50	19	...
C68700	061	صلب	50	18	...
C70400	061	صلب	38	12	...
C70400	H55	مرسوم بالضوء	40	30	...
C70600	061	صلب	40	15	...
C70600	H55	مرسوم بالضوء	45	35	...
C71000	061	صلب	45	16	...
C71500	061	صلب	52	18	...
C71500	-	-	-	-	-
سمك الجدار يصل إلى 0.048 بوصة ، بما في ذلك	HR50	تعادل ، وتخفيف التوتر	72	50	12
يزيد سمك الجدار عن 0.048 بوصة.	HR50	تعادل ، وتخفيف التوتر	72	50	15
C71640	061	صلب	63	25	...
C71640	HR50	تعادل ، وتخفيف التوتر	81	58	...
C72200	061	صلب	45	16	...
C72200	H55	مرسوم بالضوء	50	30	...

متطلبات التوسيع الجدول 3

درجة التخصيص		النحاس أو سبائك النحاس UNS No.	توسيع القطر الخارجي Tbue ، بالنسبة المئوية للقطر الخارجي الأصلي
معيار	سابق	النحاس أو سبائك النحاس UNS No.
061	صلب	C19200	30
		C23000	20
		C28000	15
		C44300 ، C44400 ، C44500	20
		سي 60800	20
		C68700	20
		C70400	30
		C70600	30
		C71000	30
		C71500	30
		C71640	30
		C72200	30
H55	مرسوم بالضوء	C10200 ، C12000 ، C12200	20
		C14200	20
		C70400	20
		C70600	20
		C72200	20
HR50	تعادل ، وتخفيف التوتر	C71500	20
HR50	صلبة ، نهاية صلب	C10200 ، C12000 ، C14200	30

الجدول 4 عمق الشق

سمك جدار الأنبوب ، بوصة.	القطر الخارجي للأنبوب ، بوصة.
سمك جدار الأنبوب ، بوصة.	أكثر من إلى ¾ ، بما في ذلك	أكثر من إلى 1 ¼ ، بما في ذلك	أكثر من 1¼ إلى 3⅓ ، بما في ذلك.
أكثر من 0.017-0.032	0.005	0.006	0.007
0.032-0.049 ، بما في ذلك	0.006	0.006	0.0075
0.049-0.083 ، بما في ذلك	0.007	0.0075	0.008
0.083-0.109 ، بما في ذلك	0.0075	0.0085	0.0095
0.109-0.120 ، مدفوع	0.009	0.009	0.011

جدول 5 أقطار من الثقوب المحفورة

القطر الخارجي للأنبوب ، بوصة.	قطر الثقوب المحفورة ، بوصة.	رقم الحفر
¼-¾ ، بما في ذلك	0.025	72
أكثر من-1 ، بما في ذلك	0.031	68
أكثر من 1-1¼ ، بما في ذلك	0.036	64
أكثر من 1¼-1½ ، بما في ذلك	0.042	58
أكثر من 1½-1¾ ، بما في ذلك	.0046	56
أكثر من 1¾-2 ، بما في ذلك	0.052	55

القطر الخارجي ، في	سمك الجدار ، بوصة.
	0.020^أ 0.022 0.025 0.028	0.032	0.035	0.042	0.049 وما فوق
	قطر التسامح ، زائد وناقص ، في.
ما يصل إلى 0.500 ، بما في ذلك	0.003	0.0025	0.0025	0.0025	0.0025
أكثر من 0.500-0.740 ، بما في ذلك	0.0040	0.004	0.004	0.0035	0.003
أكثر من 0.500-7.40 ، بما في ذلك	0.0060	0.006	0.005	0.0045	0.004
أكثر من 0.740-1.000 ، بما في ذلك	...	0.009	0.008	0.006	0.045
أكثر من 1.250-1.375 ، بما في ذلك	...	...	...	0.008	0.005
أكثر من 1.375-2.000 ، بما في ذلك	...	...	...	...	0.006

ثيكينيس الجدار ، في.	القطر الخارجي ، في.
ثيكينيس الجدار ، في.	أكثر من إلى ⅝ ، بما في ذلك	أكثر من إلى 1 ، بما في ذلك	أكثر من 1 إلى 2 ، بما في ذلك
0.020 ، بما في ذلك 0.032	0.003	0.003	...
0.032، بما في ذلك 0.035	0.003	0.003	0.004
0.035، بما في ذلك 0.058	0.004	0.0045	0.0045
0.058 ، بما في ذلك 0.083	0.0045	0.005	0.005
0.083 ، بما في ذلك 0.120	0.005	0.0065	0.0065
0.120 ، بما في ذلك 0.134	0.007	0.007	0.0075

الجدول 8 تحمّل الطول

الطول المحدد ، قدم	التسامح ، كل شيء زائد ، في.
ما يصل الى 15	3/32
أكثر من 15-20 ، بما في ذلك	1/8
أكثر من 20-30 ، بما في ذلك	5/32
أكثر من 30-60 ، بما في ذلك	3/8
أكثر من 60-100 ، بما في ذلك^أ	1/2

أنبوب.القطر الخارجي ، في	تسامح
ما يصل إلى ⅝ ، بما في ذلك	0.010 بوصة.
أكثر من ⅝	0.016 بوصة / بوصة.من القطر

امتحان	تعيين ASTM
تحليل كيميائي	ب 170^أ، E53 ، E54 ، E62 ، E75 ، E478
حجم الحبوب	E112
التوسع (اختبار دبوس)	B153
نترات الزئبق	ب 154
توتر	ه 8
اختبار غير تدميري	E243

النحاس أو سبائك النحاس UNS No.	الكثافة رطل بوصة³
C10100 ، C10200 ، C10300 ، C10800 ، C12000 ، C12200 ، C14200	0.323
C19200	0.320
C23000	0.316
C28000	0.303
C44300 ، C44400 ، C44500	0.308
سي 60800	0.295
C61300 ، C61400	0.285
C68700	0.301
C70400	0.323
C70600	0.323
C71000	0.323
C71500	0.323
C71640	0.323
C72200	0.323

جداول مقارنة المواد (ASTM → KS و JIS و DIN و BS و NBN و NF و UNI)

أستمستاندارد	UNS NO.	كوريا / اليابان		ألمانية			بريطاني			ISO
أستمستاندارد	UNS NO.	رمز KS / JIS	KS / JIS نومبي	نوع DIN	رقم DIN	رقم المواد	رقم BS	درجة البكالوريوس	ملاحظات	نوع ISO	رقم ISO
B 111 أنبوب مكثف غير ملحوم من النحاس وسبائك النحاس ومخزون الطويق
C44300	C44300	C4430T / C4430T	D5301 / H3300	CuZn28Sn	1785		2871	CZ111		CuZn28Sn1	R1337
C68700	C68700	C6870T / C6870T	D5301 / H3300	CuZN20Al	1785		2871	تشيكوسلوفاكيا 110		CuZn20Al2	426-ط
C70600	C70600	C7060T / C7060T	D5301 / H3300	CuNi10Fe1Mn	17664		2871	CN102		CuNi10Fe1Mn	429
C71000	C71000	C7100T / C7100T	D5301 / H3300
C71500	C71500	C7150T / C7150T	D5301 / H3300	CuNi30Mn1Fe	17664		2871	CN107		CuNi30Mn1Fe
C71640	C71640	C7164T / C7164T	D5301 / H3300	CuNi30Fe2Mn2	17664		2871	CN108		نحاس

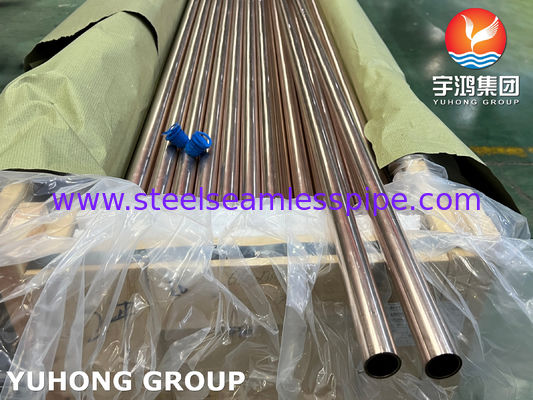

ASME B111 C10200 C70600 C44300 C12200 النحاس والنيكل سلس أنبوب لفائف أنبوب لمبادل حراري مكثف برودة 0

بطاقة:

أنابيب النحاس والنيكل وأنابيب سبائك النحاس,

نيكل سبيكة أنبوب,أنبوب سبائك النيكل,

copper nickel pipes

تفاصيل الاتصال

Yuhong Group Co.,Ltd

اتصل شخص: Naty Shen

الهاتف :: 008613738423992

الفاكس: 0086-574-88017980

منتجات أخرى

ASTM B111 (ASME SB111) C70600 أنبوب نيكل نحاس SMLS أنبوب نيكل نحاس

المنتج: أنبوب السلس

Standard: ASTM B111/ASME SB111

المواد: سبائك النحاس والنيكل والصلب

Grade: C70600

ASTM B111 ASME SB111 C68700 أنبوب نحاس الألومنيوم لمبادل الحرارة

الاسم: أنبوب نحاسي ألومنيوم

المعيار: ASTM B111 / ASME SB111

المواد: C68700 / CuZn20Al2As / HAL77-2

نوع المنتج: أنبوب السلس

أنابيب معدنية مغلفة بالنحاس 10 * 0.7MM ، أنابيب الفولاذ منخفض الكربون ذات الجدران المزدوجة المقاومة بالنحاس لأجزاء السيارات

Product Name: Copper Coated Bundy Tube

Types: Single Wall, Double Wall

Material Grade: SPCC, BHG2

Diameter Sizes: 4.76-12.7mm

ASME SB111 UNS C68700 O61 أنبوب النحاس الألومنيومي الخالي من اللحم لصناعة البترول

Standard: ASTM B111, ASME SB111

درجة المواد: UNS C68700 O61

Outside Diameter: 2mm~114.3mm

Wall Thickness: 0.7-10mm

ASTM B111 C70600 سلس U أنبوب النحاس والنيكل 90/10 سبائك النحاس الانحناء

المعيار: ASTM ، DIN ، JIS ، إلخ.

Length: Customized

السماكة: 0.4-30 ملم ، 1.0 ملم ، 0.6 ملم - 2500 ملم ، 1 ملم -60 ملم ، 0.6-25 ملم

Product name: Stainless Steel Pipe, 304 304L 316 316L 321 310S Stainless Steel Welded/Seamless Tube, Factory Direct Sales Stainless Steel Pipe For Electric Heating Element, Seamless Stainless Steel Pipe/Tube

الاتصال عبر الإنترنت

خريطة الموقع

إتصال

جولة في المعمل

حول بنا

المنتجات

منزل

الطابق العشرين، رقم واحد مبنى العالم الجديد، رقم 1018 طريق مينان، منطقة ينجو، مدينة نينغبو، مقاطعة تشجيانغ، الصين

jikin@steelseamlesspipe.com；jikin888@foxmail.com

موقع الجوال

تريد معرفة المزيد عنا؟ فقط اتصل بنا

ASME B111 C10200 C70600 C44300 C12200 النحاس والنيكل سلس أنبوب لفائف أنبوب لمبادل حراري مكثف برودة

ASME B111 C10200 C70600 C44300 C12200 النحاس والنيكل سلس أنبوب لفائف أنبوب لمبادل حراري مكثف برودة

نيكل سبيكة أنبوب,أنبوب سبائك النيكل

copper nickel tube

أنابيب النحاس والنيكل وأنابيب سبائك النحاس,

نيكل سبيكة أنبوب,أنبوب سبائك النيكل,

copper nickel pipes
