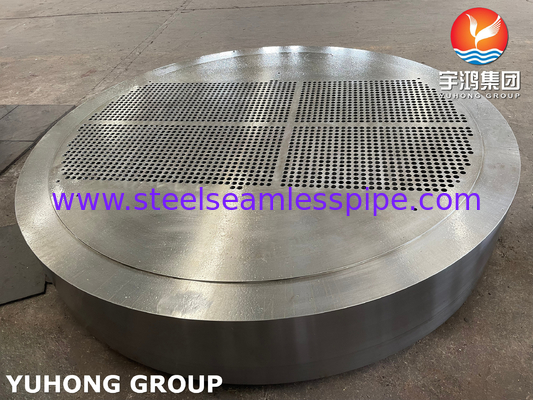

الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة

الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة

  • الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة
  • الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة
  • الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة
  • الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة
الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: YUHONG
إصدار الشهادات: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
رقم الموديل: ASME SA516 Gr.70N
شروط الدفع والشحن:
الحد الأدنى لكمية: 500 كلغ
الأسعار: NEGOTIABLE
تفاصيل التغليف: علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي
وقت التسليم: 10-90 يوم
شروط الدفع: L/C، T/T
القدرة على العرض: حسب طلب العميل
اتصل
مفصلة وصف المنتج
الحجم: مختلف الأحجام المتوفرة سمك: قابلة للتخصيص
نوع المبادل الحراري: شل وأنبوب التطبيق: الصناعية
البعد: ASTM، ANSI، API، JIS، ASME، و DIN الخ لوحة دعم: SA516 GR.70N
تسليط الضوء:

أوراق الأنابيب الثابتة ASME SA516,صفحة أنابيب المبادل الحراري Gr70N,أوراق الأنابيب الصناعية الثابتة

,

Gr70N Heat Exchanger Tubesheet

,

Industrial Stationary Tubesheet

أوراق الأنابيب الثابتة ASME SA516 Gr.70N

المبادل الحراري الأنبوبي الثابت يشير إلى محول حرارة القشرة والأنابيب حيث يتم توصيل ألواح الأنابيب في كلا الطرفين من حزمة الأنابيب بشكل ثابت إلى القشرة عن طريق اللحام.بعد أن يتم لحام لوحة الأنبوب والقشرة، ويمكن أيضا أن تكون بمثابة فليانج ويتم توصيلها إلى فليانج صندوق الأنابيب مع المسامير.الميزة هي أن الهيكل بسيط والقطر الداخلي للغلاف المطلوب هو الأصغر مع ضمان مساحات نقل الحرارة متساوية.



الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة 0




أوراق الأنابيب هي مكونات رئيسية لمختلف المبادلات الحرارية وأوعية القشرة والأنابيب. الغرض الرئيسي منها هو توفير الدعم والختم لحزمة الأنابيب. داخل الأنابيب الأسطوانية أو المستطيلة،هناك أنواع مختلفة من أوراق الأنابيب، كل نوع مصمم لتطبيق معين. فيما يلي بعض أنواع الشرائح الشائعة ووصفها التفصيلي:

1ورقة الأنابيب الثابتة: الوصف: يتم تثبيت ورقة الأنابيب الثابتة في غلاف المبادل الحراري ويتم لحامها أو لحامها في ثقب ورقة الأنابيب الثابتة.أنها لن تتحرك نسبيا إلى ورقة الأنبوب والتوسع بين الأنابيب والقشرة صغيرة جدا.

2أوراق الأنابيب العائمة:
وصف: تصميم ورقة الأنابيب العائمة يسمح لبرامج الأنابيب بالتوسع والتقلص بحرية مع تغيرات درجة الحرارة. لا يتم توصيل ورقة الأنابيب بالغلاف عن طريق اللحام المباشر:لكنيمكن تحريكها ضمن حدود معينة. استخدم Hs desien عندما يكون stgticat temptre vanaton موجودًا للمساعدة في منع تلف الأنابيب ومفاصل الأنابيب إلى الأوراق.

3حزمة أنابيب على شكل U:
الوصف: في مبادل حرارة U-tube bundle ، يتم ثني الأنابيب إلى "شكل". يتم تثبيت أطراف الأنابيب U-shaped أو لحامها إلى ورقة أنبوب واحدة.يستخدم هذا التكوين عادة في التطبيقات التي تحتاج إلى استيعاب التوسع الحراري والانكماش، ولكن يجب إزالة المرفق للصيانة.

4لوحة أنبوب الرأس العائمة:
ملاحظة: في بعض محولات الحرارة ذات القشرة والأنابيب، يتم إغلاق الطرف الآخر بواسطة محول حرارة الرأس العائم، وتغلق نهاية واحدة من القشرة بواسطة ورقة أنبوب ثابتة.الرأس العائم يمكن أن تتحرك المحوري لاستيعاب التوسع الحراري والانكماش من الأنبوبهذا التصميم شائع في مبادلات الحرارة Rappe.

5ورقة الأنابيب الثابتة (مع وصف المفاصل التوسعية) إذا كان الاتصال المؤقت بين الأنابيب والغلاف مهمًا وقد لا تكون ورقة الأنابيب العائمة عملية.يمكن دمج مفاصل التوسع في تصميم لوحة الأنابيب الثابتةهذه المفاصل التوسعية تسمح بمقدار معين من الحركة مع الحفاظ على اتصال قوي بين الأنبوب والورق. يعتمد اختيار نوع ورق الأنبوب على مجموعة متنوعة من العوامل.بما في ذلك الطلب الخاص، متطلبات درجة الحرارة والضغط، والحاجة إلى استيعاب التوسع الحراري والانكماش.الاختيار السليم وتصميم أوراق الأنابيب أمر بالغ الأهمية لضمان التشغيل الفعال والآمن للمبادلات الحرارية وأوعية الضغط
- نعم


الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة 1

الصفحة الصلبة للأنابيب المستخدمة في مبادلة الحرارة 2



خصائص المبادلة الحرارية للأنابيب الثابتة هي:

1. التسرب من الممر الصغير
2- يتم استخدام الأدوات المُصنعة بشكل أقل وتكلفة أقل.
3لا يوجد تسرب داخلي
4مساحة نقل الحرارة أكبر بنسبة 20% إلى 30% من مساحة المبادل الحراري العائم.
عوائق المبادلات الحرارية للأنابيب الثابتة هي:
1الفرق في درجة الحرارة بين الغلاف وجدار الأنابيب كبير. عندما t ≥ 50 °C ، يجب تثبيت مفصل توسع على الغلاف.
2. قوة الفرق في درجة الحرارة يتم إنشاؤها بسهولة ، ويمكن إنشاء التوتر الفرق في درجة الحرارة بسهولة بين لوحة الأنبوب ورأس الأنبوب ، مما يسبب الضرر ؛
3لا يمكن تنظيف جانب الغلاف ميكانيكياً
4بعد أن تتآكل الأنابيب، سيتم إزالتها مع الغلاف، وستكون حياة المعدات قصيرة.
