شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أنبوب زعنفة الفولاذ المقاوم للصدأ ASTM A312 TP347 |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | أنبوب ذو زعانف مسنن | مادة: | أي تركيبة مادية يمكن لحامها بالقوس |
|---|---|---|---|
| عملية اللحام: | GMAW | حجم الأنبوب: | 1.00 إلى 12.75 ″ خارج القطر |
| ارتفاع الزعنفة: | 0.375 إلى 1.25 ″ | زعنفة الملعب: | من 1 إلى 7 زعانف في البوصة |
| سمك الزعانف: | 20 جرامًا (.035 ″) إلى 16 جرامًا (.060 ″) | عرض قطعة الزعانف: | 5/32 أو 5/16 |
| التطبيق: | مبادل حراري ، غلاية ، معالجة الغاز الطبيعي ، إلخ. | ||
| تسليط الضوء: | أنبوب بزعانف مقذوف ، أنبوب زعنفة مبادل حراري | ||

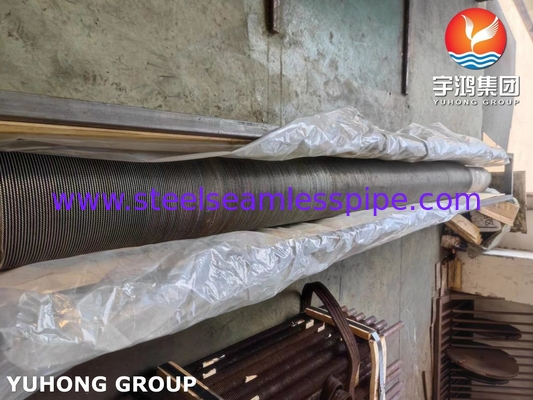

ASTM A312 TP347 SS أنبوب زعنفة مسننة أنبوب زعنفة HFW لمبادل حراري غلاية المقتصد
الأنابيب ذات الزعانف المسننةتُعرف أيضًا باسم أنابيب الزعانف الملحومة عالية التردد (HFW) ، وهي عبارة عن أنابيب مبادل حراري لها زعانف مسننة / متموجة على السطح الخارجي.تزيد هذه الزعانف من كفاءة نقل الحرارة للأنبوب عن طريق إحداث اضطراب في تدفق السوائل ، مما يعزز نقل الحرارة بشكل أفضل من جدار الأنبوب إلى الوسط المحيط.
يتم تصنيع أنابيب الزعانف HFW باستخدام عملية لحام بمقاومة كهربائية عالية التردد.تتضمن هذه العملية تشكيل ولحام الزعانف على سطح الأنبوب باستخدام تيار كهربائي.يوفر الشكل المسنن للزعانف مساحة سطح أكبر للتبادل الحراري وتحسين الأداء الكلي لنقل الحرارة.
تتضمن بعض المواد الشائعة الاستخدام للأنابيب ذات الزعانف المسننة ما يلي:
الكربون الصلب:الفولاذ الكربوني مادة مستخدمة على نطاق واسع بسبب قوتها العالية وتكلفتها المنخفضة.إنه يوفر مقاومة جيدة للتآكل ويمكن أن يتحمل درجات الحرارة العالية.
ستانلس ستيل:غالبًا ما يتم اختيار الفولاذ المقاوم للصدأ لخصائصه الممتازة في مقاومة التآكل.إنها مناسبة للتطبيقات التي يتعرض فيها الأنبوب لبيئات تآكل أو درجات حرارة عالية.
سبائك النحاس والنحاس: النحاس وسبائك النحاس مثل النحاس الأصفر مفضلة بسبب التوصيل الحراري العالي ومقاومة التآكل.تُستخدم هذه المواد بشكل شائع في المبادلات الحرارية والتطبيقات الأخرى التي تتطلب نقلًا فعالًا للحرارة.
الألمنيوم وسبائك الألومنيوم:سبائك الألومنيوم والألمنيوم خفيفة الوزن وتوفر توصيل حراري جيد.يتم استخدامها بشكل شائع في التطبيقات التي تتطلب تبديد الحرارة ، مثل تكييف الهواء والتبريد.
تعتمد المواد المحددة المختارة للأنابيب ذات الزعانف المسننة على عوامل مثل ظروف التشغيل والمتطلبات الحرارية والبيئة المحيطة.من الأفضل التشاور مع متخصص أو مصنع لتحديد أنسب مادة لتطبيق معين.
| الأنابيب الحلزونية المسننة ذات الزعانف الملحومة لمجموعة Yuhong | |
| عملية اللحام | GMAW |
| حجم الأنبوب / الأنبوب | 1.00 إلى 12.75 ″ خارج القطر |
| ارتفاع الزعانف | 0.375 إلى 1.25 ″ |
| عرض قطعة الزعانف | 5/32 أو 5/16 |
| سمك الزعانف | 20 جرامًا (.035 ″) إلى 16 جرامًا (.060 ″) |
| زعنفة الملعب | من 1 إلى 7 زعانف في البوصة |
| مواد | أي تركيبة مادية يمكن لحامها بالقوس |
| طول الانبوب | لا يوجد حد عملي |
ما الفرق بين الأنابيب ذات الزعانف الصلبة الملحومة والأنابيب ذات الزعانف الملحومة؟
يكمن الاختلاف الرئيسي بينهما في تصميم الزعانف.
1. الأنابيب ذات الزعانف الصلبة الملحومة لها زعانف صلبة ومستمرة على طول الأنبوب.توفر هذه الزعانف مساحة كبيرة لنقل الحرارة ، والتي يمكن أن تحسن كفاءة المبادل الحراري.ومع ذلك ، يمكن أن تخلق الزعانف الصلبة أيضًا انخفاضًا أعلى في الضغط مقارنة بالزعانف المسننة.
2. الأنابيب ذات الزعانف الملحومة المسننة لها زعانف مسننة أو محززة بطولها.تساعد هذه التشنجات على تعطيل الطبقة الحدودية وتحسين كفاءة نقل الحرارة.يمكن أن توفر الزعانف المسننة أيضًا انخفاضًا أقل في الضغط مقارنة بالزعانف الصلبة.
لماذا يختار الناس الأنابيب ذات الزعانف المسننة؟
تحسين نقل الحرارة: تزيد التشنجات الموجودة على الزعانف من مساحة سطح الأنبوب ، مما يسمح بنقل الحرارة بشكل أكثر كفاءة.يمكن أن يكون هذا مفيدًا بشكل خاص في التطبيقات التي يلزم فيها تعظيم التبادل الحراري.
ديناميكيات السوائل المحسنة: تساعد التشنجات على تعطيل تدفق السوائل وتعزيز الخلط بشكل أفضل ، مما يؤدي إلى تحسين كفاءة نقل الحرارة.يمكن أن يكون هذا مفيدًا في التطبيقات التي تكون فيها سرعة السوائل منخفضة أو للسوائل ذات خصائص نقل الحرارة السيئة.
منع التكثيف: تساعد الزعانف المسننة على تفتيت التدفق الصفحي ، مما يقلل من احتمالية تشكل التكثيف على سطح الأنبوب.يمكن أن يكون هذا مهمًا في التطبيقات حيث يمكن أن يؤدي التكثيف إلى التآكل أو مشكلات تشغيلية أخرى.
تقليل التلوث: يمكن أن يساعد المظهر الجانبي المسنن للزعانف في تقليل التلوث الناتج عن تراكم الأوساخ أو الغبار أو الجسيمات الأخرى على سطح الأنبوب.يمكن أن يؤدي ذلك إلى تحسين الأداء والكفاءة بمرور الوقت ، حيث يتم تقليل احتياجات الصيانة والتنظيف.
زيادة القوة الهيكلية: توفر المسننات صلابة وقوة إضافية للزعنفة ، مما يجعلها أكثر مقاومة للتلف أو التشوه.يمكن أن يكون هذا مفيدًا في التطبيقات ذات الضغط العالي أو الضغوط الميكانيكية.
اقتباس سريع
الأبعاد: القطر الخارجي (OD) وسماكة جدار الأنابيب.بالإضافة إلى ذلك ، حدد طول الأنابيب المطلوبة.
المادة: حدد المادة المطلوبة للأنابيب ، مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو أي سبيكة أخرى محددة.
مواصفات الزعنفة: المادة: حدد ارتفاع الزعنفة (أو عمق الزعنفة) ، وسمك الزعنفة ، وكثافة التشنجات المطلوبة.يشير ارتفاع الزعنفة إلى المسافة من الجذر إلى طرف الزعانف ، بينما سمك الزعنفة هو السماكة الفعلية للزعانف.تشير كثافة المسننات إلى عدد النقاط المسننة لكل وحدة طول لسطح الزعنفة.
كمية الأنبوب: حدد عدد أنابيب الزعانف المسننة المطلوبة للتطبيق الخاص بك.
التطبيقات
مجالات التطبيق الشائعة هي:
1 - وحدات المبادلات الحرارية لمحطات الطاقة (محطات الطاقة الكهربائية والنووية والحرارية والحرارية الأرضية) ؛
2. الأنظمة عالية التآكل (المكثفات ، المبخرات ، تحلية مياه البحر ، الأسمدة ، أنظمة اليوريا ، الأمونيا ، الغاز ، الأحماض المسببة للتآكل) ؛
3 - الصناعات البترولية والكيماوية والبتروكيماوية.
4. صناعات تجهيز الأغذية والتبريد.
5. معالجة الغاز الطبيعي.
