شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | A179 + AL1060 / 1050 |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حالة الخشب الرقائقي / الحديد |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 1000 طن |
| اسم المنتج: | أنبوب ذو زعانف | مادة الأنبوب: | الكربون الصلب والفولاذ المقاوم للصدأ وسبائك الصلب والنحاس وغيرها ... |
|---|---|---|---|
| مادة الزعانف: | الألمنيوم والنحاس والصلب | زعنفة الملعب: | 2.1 ملم (12FPI) كحد أدنى |
| طول الانبوب: | مخصصة | باكاك: | حالة الخشب الرقائقي / الحديد |
| تسليط الضوء: | أنبوب زعنفة المبادل الحراري المبثوق,أنبوب الزعانف A179,أنبوب الزعانف المكثف |
||

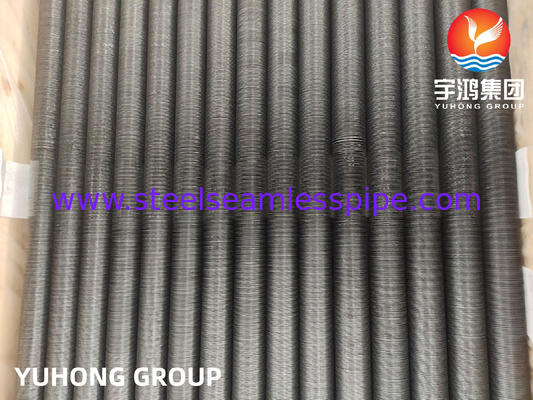

A179 Finned Tube Heat Exchanger Tube AL 1060 Fin L Type Extruded Type Embedded Type Heat Exchanger Air Cooling (أجهزة التبريد الجوي)
أنابيب ذات أجنحة من نوع L لمبادل الحرارة
الأنابيب ذات الزعانف من النوع L هي أنابيب ذات الزعانف مصنوعة من شريط الألومنيوم أو شريط الزعانف النحاسي مطوية في دوامة على شكل L تحت التوتر وملفوفة بإحكام حول السطح الخارجي للأنبوب الأساسي.إنه يجمع بين مواد مختلفة.
التوتر في شرائط الزعانف من أنبوب L النوع المزروع يلف حول الأنبوب ، مما يجعل أقدام الزعانف تضغط بقوة على الأنبوب ، مما يبقي الزعانف ثابتة في مكانها.
عملية التصنيع
يتم طي شرائط الزعانف (عادة الألومنيوم والنحاس) إلى شكل حرف L وتلفها تحت التوتر على سطح الأنبوب الأساسي.أقدام الزعانف مرتبطة ببعضها وتغطي سطح الزعانف.
| مواد أنابيب النواة | |
| أنابيب من الفولاذ الكربوني | A179، A192، SA210 Gr A1/C، A106 Gr B، A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb، DIN 17175 St35.8 St45.8، EN 10216 P195 P235 P265 ، GB/T3087 Gr10 Gr20 ، GB/T5310 20G 20MnG ، |
| أنابيب من الفولاذ | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| أنابيب الفولاذ المقاوم للصدأ | TP304/304L، TP316/TP316L TP310/310S TP347/TP347H |
| أنابيب النحاس | UNS12200/UNS14200/UNS70600، CuNi70/30, CuNi 90/10 |
| أنابيب التيتانيوم | الدرجة الثانية |
| مواد الزعانف | |
| الألومنيوم (Alu.1100(ألومنيوم 1060) النحاس والصلب | |
خصائص الأنابيب ذات الأجنحة من النوع L
1- إن القسم الترابيزي الذي يتكون من تقويم الأنابيب ذات الأجنحة من النوع L للمبادل الحراري متسق مع توزيع كثافة تدفق الحرارة ، والأنابيب مجتمعة بشكل وثيق ،والكفاءة الحرارية مرتفعة، والذي يزيل حرارة الاتصال الناجمة عن الفجوة بين الأنابيب والأنابيب ذات الأجنحة. المقاومة ، والمسافة بين الأجنحة متساوية ، وأداء نقل الحرارة جيد.
2أنبوب يمكن أن يتحمل درجات حرارة تصل إلى 150 درجة مئوية وليس هناك خطر التآكل الجوي أو الإجهاد الحراري.
3يوفر الأنابيب ذات الزعانف من النوع L منطقة الاتصال بين شريط الزعانف و سطح الأنابيب لحماية جدار الأنابيب من التآكل الجوي.
4هذا التصميم L TYPE هو أكثر اقتصادية بكثير من LL، KL أو حتى أنواع G المدمجة.
5درجة حرارة العمل القصوى: 230 درجة مئوية
للحصول على اقتباس سريع، يرجى إرسال مع المتطلبات التالية
عدد القطع
أنبوب الأساس: قطر، سمك، طول ومواصفات المواد.
الزعانف: مواصفات المواد، النوع (الصلب أو المسمار) ، الارتفاع، السماكة، الفاصل بينها، طول الزعانف والقطع غير الزعانف. تفاصيل تحضير اللحام إذا لزم الأمر.
مدة التسليم المطلوبة
| * هذه هي الأنماط الأكثر شيوعًا للصفحة / الأنبوب. لدينا أكثر من 20 مجموعة مختلفة من صفيحات الصفحة والأنبوب. | ||
| سطح الزعانف المتعرج (معدل أداء الأنبوب ارتفاع الزعانف المتعرجة المتاح على الأنبوب) |
||
| 5/8′′ ′′ 3/8′′، 1/2′′ و 7/16′′ | 1 ′′ ′′ 3/8 ′′، 1/2 ′′، 7/16 ′′ و 5/8 ′′ | 1 1/4′′ ′′ 3/8′′، 1/2′′، 7/16′′ و 5/8′′ |
| 15.875ملم.9.525ملم و12.7ملم و11.113ملم | 25.4ملم ∙ 9.525ملم، 12.7ملم، 11.113ملم و 15.875ملم | 31.75ملم ∙ 9.525ملم، 12.7ملم، 11.113ملم، و 15.875ملم |
|
||
استخدامات
الأنابيب ذات الأجنحة من النوع Lيستخدم عادة في مكيفات الهواء في صناعات البتروكيماويات والطاقة والورق والتبغ وتدفئة المباني وغيرها وكذلك مبادلات الحرارة في محطات الطاقة (الكهرباء والطاقة النوويةمحطات توليد الطاقة الحرارية والحرارة الأرضية).
