شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | شفة الفولاذ المقاوم للصدأ ASME SA182 F317L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | علبة خشب رقائقي / منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T |
| اسم المنتج: | شفة من الفولاذ المقاوم للصدأ | البعد: | ANSI Flanges ، ASME Flanges ، BS Flanges ، DIN Flanges ، EN Flanges إلخ. |
|---|---|---|---|
| المعيار: | ANSI B16.5 ، ANSI B16.47 Series A & B ، MSS SP44 ، ASA ، API-605 ، AWWA ، رسومات مخصصة | المواد: | الفولاذ المقاوم للصدأ والفولاذ الكربوني وسبائك النيكل |
| الحجم: | نصف بوصة إلى 48 بوصة | الضغط: | كلاس 150/300/600/9001500/2500 |
| النوع: | فلنجة ملولبة ، فلنجة انزلاقية ، فلنجة ملحومة بمقبس ، فلنجة برقبة ملحومة ، فلنجة مشتركة LAP | وجه شفة: | الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل الدائري (RTJ) |
| التطبيق: | البترول والكيماويات وغيرها ، والتجهيزات والاتصال ، والبيرة | ||
| تسليط الضوء: | فلنجات من الفولاذ المقاوم للصدأ BLRF,فلنجة عمياء من الفولاذ المقاوم للصدأ F317L,حافة فولاذية أعمى 1.4449 |
||

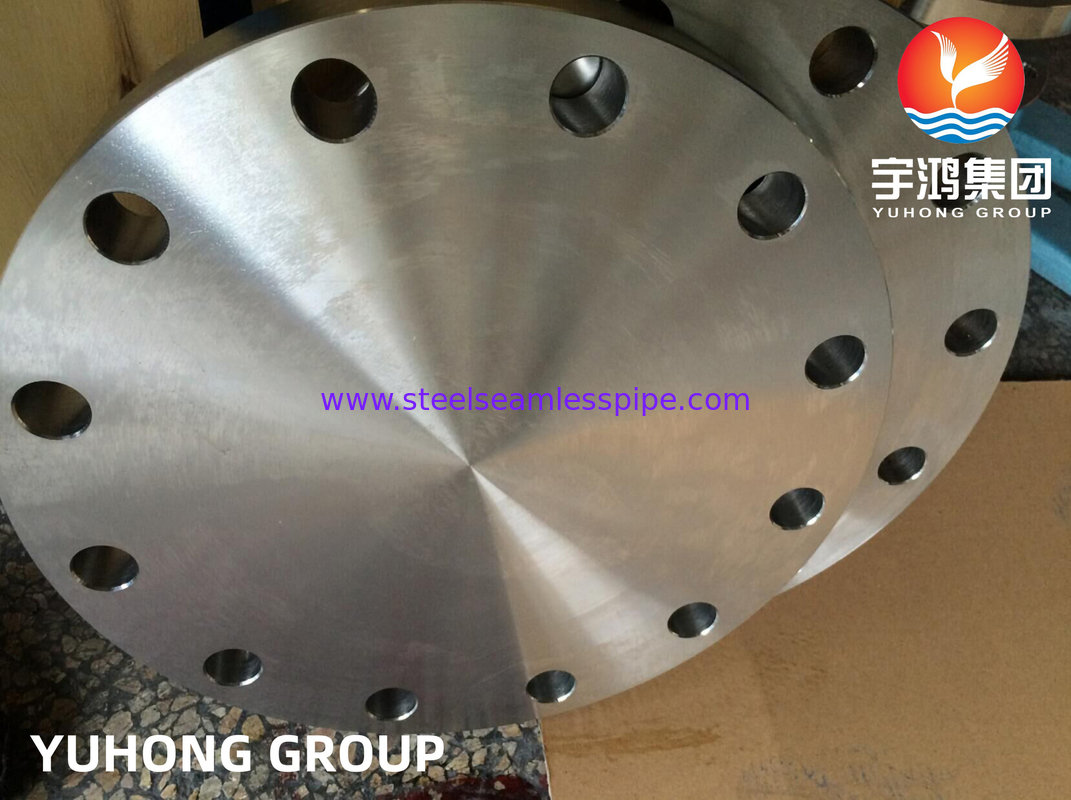

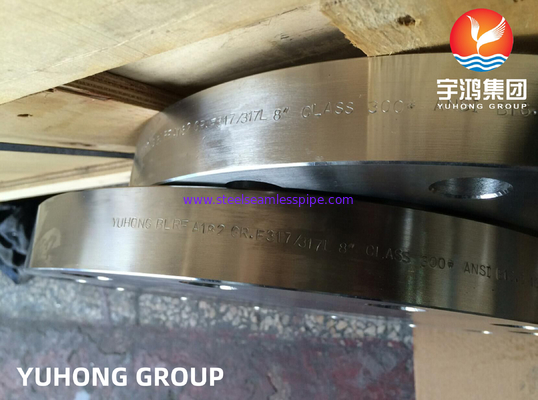

أيه إس تي إم إيه 182 إف 317 ل /القاعدة الدولية S31703 / 1.4449 فليانج عمياء من الفولاذ المقاوم للصدأ
الفولاذ المقاوم للصدأ 317/317Lهو نوع من الفولاذ المقاوم للصدأ الأوستنيتي الذي يحتوي على نسبة أعلى من الموليبدينوم مقارنة بالصفات الأخرى من الفولاذ المقاوم للصدأ ، مثل SS 304 أو SS 316.زيادة محتوى الموليبدينوم يعزز مقاومة التآكلالمقاومة الممتازة للتآكل في مجموعة متنوعة من البيئات، بما في ذلك الأحماض والقلوية، والظروف الغنية بالكلوريد، وخاصة ضد الكلوريدات والمواد الكيميائية العدوانية الأخرى.هذا يجعل شرائح الصلب SS 317 مناسبة للتطبيقات في الصناعات مثل المعالجة الكيميائيةوالبتروكيماويات والسل والورق
الدرجة المكافئة للشريحة من الصلب المقاوم للصدأ ASTM A182 F317L
| المعيار | المصنع الرابع | الأمم المتحدة | الـ JIS | إين |
| الـ SS 317 | 1.4449 | S31700 | SUS 317 | |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
طلاء الفولاذ المقاوم للصدأ ASTM A182 F317L
| قائمة المواصفات | ASTM/ ASME A182 / SA182 |
|---|---|
| الشريط القياسي | BS، DIN، ASME، ANSI، EN |
| مخطط الحجم | 1/2 "إلى 48" (15 - 1200NB) |
| الفئة / تصنيف الضغط | PN16, 2500#, PN25, 600#, 150#, 300#, 900#, PN10, 1500#, PN64, PN6, PN40 |
| معايير ASTM | DIN، ANSI/ASME B16.48، ب165، BS4504 ، BS 10 ، B 16.47 سلسلة A & B ، EN-1092 |
التركيب الكيميائي للشريحة من الصلب المقاوم للصدأ ASTM A182 F317L
| الدرجة | ج | م | نعم | (ب) | S | سي سي | (مو) | نـي | في |
| الـ SS 317 | 0.08 كحد أقصى | 2.0 على الأكثر | 1.0 على الأكثر | 0.045 على الأكثر | 0.030 على الأكثر | 18.00 2000 | 3. 00 400 | 11.00 1500 | 57.845 دقيقة |
| SS 317L | 0.035 أقصى حد | 2.0 على الأكثر | 1.0 على الأكثر | 0.045 على الأكثر | 0.030 على الأكثر | 18.00 2000 | 3. 00 400 | 11.00 1500 | 57.89 دقيقة |
المقاومة الميكانيكية للشريحة الفولاذ المقاوم للصدأ ASTM A182 F317L
| الكثافة | نقطة الذوبان | قوة الشد | قوة العائد (0.2٪ تعويض) | الطول |
| 7.9 غرام/سم3 | 1400 °C (2550 °F) | (بسي) 75000 ، (إم بي) 515 | سيزي 30000, ام بي اي 205 | 35 ٪ |
| 7.9 غرام/سم3 | 1400 °C (2550 °F) | (بسي) 75000 ، (إم بي) 515 | سيزي 30000, ام بي اي 205 | 35 ٪ |
طلاء الفولاذ المقاوم للصدأ ASTM A182 F317L
| المعيار | فئة | قطرها | قطر دائرة المسامير | عدد المسامير | حجم المسامير | قطر ثقب البولت |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| AS 2129 الشريط | الجدول ج | 95 | 67 | 4 | 13 | 14 |
| الجدول D | 95 | 67 | 4 | 13 | 14 | |
| الجدول E | 95 | 67 | 4 | 13 | 14 | |
| الجدول F | 95 | 67 | 4 | 13 | 14 | |
| الجدول H | 114 | 83 | 4 | 16 | 17 | |
| الجدول ج | 114 | 83 | 4 | 16 | 17 | |
| ANSI B165 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| إصدار ISO 7005 (DIN) | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
تصنيف الضغط للشريحة الصلب المقاوم للصدأ ASTM A182 F317L
| درجة الحرارة °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
أنواع مختلفة من الفلينجز يمكننا توفير كما هو موضح أدناه
1-أحذية زلقة.
فلنجات الزلاجة لديها تكلفة أولية أقل من فلنجات رقبة اللحام لأنها تتطلب دقة أقل في قطع الأنابيب إلى الطول ، وتوفر سهولة أكبر في التنسيق في التجميع. ومع ذلك ،قوتهم المحسوبة تحت الضغط الداخلي هو حوالي 2/3 من قوة أجهزة اللحام في الرقبة، وحياتهم تحت التعب هي 1/3 أقصر. الحواف الزلقة محدودة إلى 1/2 "إلى 21⁄2" أحجام في 1500lbs القياسية.
2أجهزة التشغيل
يتم استخدام الاطراف ذات الخيوط للتطبيقات الخاصة.ويمكن تجميعها دون لحام ويمكن استخدامها في خدمات ضغط عالية للغاية -- في أو بالقرب من الضغط الجوي -- حيث الفولاذ سبائك ضرورية للقوةلا تتناسب الستائر المزدوجة مع الظروف التي تنطوي على درجة حرارة أو ضغوط الانحناء، أو في ظل ظروف دورية قد تحدث فيها تسربات من خلال الخيوط.
3أجهزة الحماية
ملحومة رقبة اللحام لديها محور طويل معتدل والانتقال التدريجي للسمك في منطقة لحام الخرطوم الذي يضمها إلى الأنابيب.يقدم محور مخروط تعزيز مهم للشريط ومقاومة للشحنيفضل هذا النوع من الشبكة في ظروف الخدمة الصعبة الناجمة عن الضغط العالي أو درجات الحرارة المنخفضة أو العالية.
4. أزرار عمياء
تستخدم الستائر العمياء لتفريغ أطراف الأنابيب والصمامات وفتحات الأوعية الضغطية.يمكن للشريحة العمياء التعامل مع الإجهاد العالي من الضغط الداخلي و تحميل المسامير لأن أقصى الإجهادات في الشريحة العمياء هي الإجهادات الانحناء في المركز.
5. أجهزة الحماية
تم تطوير شظايا الحامض للقيام باستخدامها على أنابيب الضغط العالي الصغيرةفليانز لحام المقبس أقوى ولديها قوة تعب أكبر من لحام مزدوج فليانز زلقيمكن بسهولة تحقيق ظروف حفر ناعمة عن طريق طحن لحام الداخلي. يستخدم هذا الاطار عادة في أنابيب العمليات الكيميائية.
6أجزاء من المفاصل
يتم استخدام شرائح المفاصل الحلقية مع أجزاء المفاصل الحلقية. يتم استخدام شرائح المفاصل الحلقية بشكل شائع في أنظمة أنابيب الكربون أو الفولاذ ذات السبائك المنخفضة التي تحتاج إلى تفكيكها بشكل متكرر للتفتيش والتنظيف.لا ينبغي استخدامها في أي نقاط تحدث فيها إجهادات ثني شديدة.
صناعات التطبيقات
