شركة Yuhong Holding Group Co، LTD
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| رقم الموديل: | ورقة أنابيب الفولاذ المقاوم للصدأ A182 F316L |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | وفقا لمتطلبات العميل / حالة التعبئة الخشبية |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 500 جهاز كمبيوتر في الشهر |
| معيار: | ASTM A182 / ASME SA182 | الصف المادي: | F316L |
|---|---|---|---|
| مقاس: | حسب رسم العميل | NDT: | يوتا ، PT ، MT |
| طلب: | مبادل حراري ، غلاية ، وعاء ضغط ، مفاعل كيميائي ، محطة توليد كهرباء ، طاقة ، بتروكيماويات | รูปร่าง: | اسطوانة |
| تسليط الضوء: | جزء أنبوب مبادل حراري,صفائح أنبوب F316L,مبادل أنبوبي من الفولاذ المقاوم للصدأ |
||

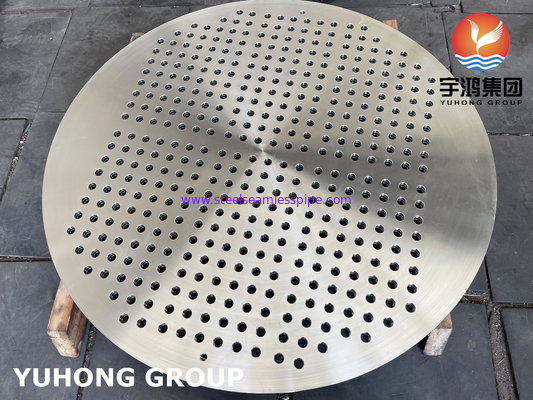

ورقة الأنبوب عبارة عن لوحة تُستخدم لدعم الأنابيب في مبادل حراري ذو غلاف وأنبوب.يتم محاذاة الأنابيب بطريقة متوازية ، ويتم دعمها وتثبيتها في مكانها بواسطة صفائح أنبوبية.ورقة الأنبوب عبارة عن لوحة دائرية مثقبة بحيث يمكن للأنابيب أن تدخل في الفتحات.
تعتبر صفائح الأنابيب من أهم مكونات المبادلات الحرارية ذات الغلاف والأنبوب.عادة ما تصنع صفائح الأنبوب من قطعة مستديرة مسطحة من الصفيحة المطروقة والتي يتم تشكيلها بثقوب محفورة لنهايات الأنبوب في موقع ونمط دقيقين بالنسبة لبعضهما البعض.يمكن حفر ثقوب الأنبوب وتثبيتها ويمكن تشكيلها باستخدام أخاديد أو أكثر مما يزيد بشكل كبير من قوة وصلة الأنبوب.التصنيع وقد تم تجهيز ورش العمل لدينا بالآلات الحديثة بما في ذلك آلات الحفر CNC من أجل صنع أي نوع من صفائح الأنابيب.تستخدم صفائح الأنبوب على نطاق واسع لتصنيع المبادلات الحرارية في أي تكوين.يمكن تنفيذ جميع أنشطة المعالجة مثل تصنيع المخرطة ، والحفر ، والتوسيع ، والشريط ، والحفر ، والطحن السطحي تمامًا وفقًا لرسومات ومواصفات العميل.نظرًا لأن جميع أنشطة الحفر تتم بواسطة كمبيوتر مبرمج ويتم تنفيذها بواسطة أحدث ماكينات CNC ، فلن يكون هناك أي خطأ محتمل يسببه الإنسان.
طريقة تحليل الأنبوب
يعرض المعيار المطلوب استخدامه للتحليل:
نوع المبادل
حدد نوع المبادل الحراري.
يحتوي U-Tube على ورقة أنابيب واحدة فقط.الأنابيب مثنية على شكل حرف "يو".يمكن إزالة الحزمة للصيانة ، ولكن من الصعب تنظيف الأنبوب من الداخل بسبب الانحناء.
مُثَبَّتيحتوي على صفحتين من الأنابيب تم تثبيتهما في كل طرف من طرفي المبادل ومتصلان ببعضهما البعض بواسطة أنابيب مستقيمة.كل من صفائح الأنابيب ثابتة ، لذلك يمكن أن يتطور التمدد الحراري التفاضلي بين الغلاف والأنابيب.مطلوب في بعض الأحيان مفصل التمدد لامتصاص النمو الحراري.يجب عليك تحديد نوع ثابت من مبادل ورقة الأنابيب لإجراء تحليل العناصر المحدودة (YUHONG) على وصلات التمدد.
عائميحتوي على ورقة أنابيب واحدة ثابتة (ثابتة) وواحدة خالية من الحركة.لأن ورقة أنابيب واحدةيطفوويتم امتصاص أي تمدد حراري تفاضلي بين الغلاف والأنابيب.هذه الفئة من المبادلات هي الأكثر تنوعًا والأكثر تكلفة أيضًا.يمكن أيضًا تنظيف الأنابيب بسهولة مقارنة بالمبادلات ذات الأنبوب U.
| رمز التقدير | رقم UNS | سبيكة | عناصر | تعبير٪ |
| F316L | S31603 | 18 كروم ، 8 نيكل ، معدل مع الموليبدينوم ، منخفض الكربون 316LG |
كربون | 0.030 كحد أقصى |
| المنغنيز | 2.00 كحد أقصى | |||
| الفوسفور | 0.045 كحد أقصى | |||
| كبريت | 0.030 كحد أقصى | |||
| السيليكون | 1.00 كحد أقصى | |||
| نيكل | 10.0-15.0 | |||
| الكروم | 16.0-18.0 | |||
| الموليبدينوم | 2.00-3.00 | |||
| نتروجين | 0.10 |
