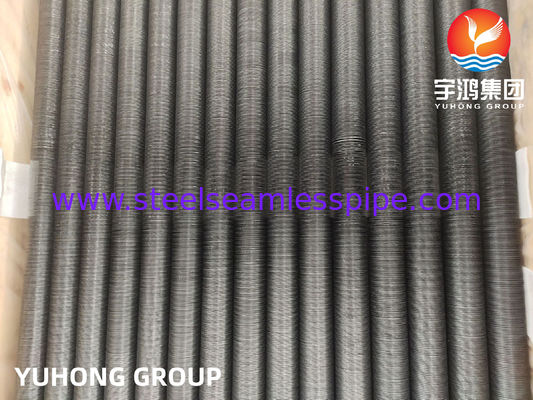

ASTM A179 مضمن G-Type AL Fin أنبوب مبادل حراري من الصلب الكربوني

ASTM A179 مضمن G-Type AL Fin أنبوب مبادل حراري من الصلب الكربوني

مع عقود من الخبرة في الإنتاج والتصدير في هذا المجال ، تفخر YUHONG GROUP بالقول إنه يمكننا التعامل مع أنواع من المشاريع ، مثل مشاريع المبادلات الحرارية / الغلايات ، والمشاريع البحرية ، ومشاريع النفط والغاز وما إلى ذلك. كل عام نبيع أكثر من 80000 طن من أنابيب وأنابيب الفولاذ المقاوم للصدأ.اشتهرت منتجاتنا بين العملاء في جميع أنحاء العالم.قامت YUHONG GROUP ببناء علاقة طويلة الأمد مع هؤلاء العملاء القيمين ، والتي تغطي بالفعل أكثر من 65 دولة.

ما هي أنابيب الزعنفة؟

أنابيب الزعانف هي نوع من المبادلات الحرارية التي تستخدم في العديد من الصناعات المختلفة.تحتوي هذه الأنابيب على سطح ذي زعانف ، مما يزيد من مساحة سطحها ويسمح لها بنقل الحرارة بشكل أكثر كفاءة.وهذا يجعلها مثالية للتطبيقات التي تتطلب معدلات نقل حرارة عالية ، مثل محطات الطاقة وأنظمة التبريد.

أنابيب الزعانف مصنوعة من مجموعة متنوعة من المواد ، بما في ذلك النحاس والألمنيوم والفولاذ المقاوم للصدأ.وهي متوفرة في مجموعة من الأحجام والأشكال ويمكن تخصيصها لتلبية الاحتياجات المحددة لكل تطبيق.

تتمثل إحدى الفوائد الرئيسية لأنابيب الزعنفة في قدرتها على العمل بكفاءة في درجات حرارة وضغوط عالية.هذا يجعلها مناسبة للاستخدام في مجموعة واسعة من التطبيقات ، بما في ذلك تكييف الهواء والمبادلات الحرارية والرادياتيرات.

بالإضافة إلى أدائها الحراري العالي ، فإن أنابيب الزعانف متينة وطويلة الأمد.إنها مقاومة للتآكل ويمكنها تحمل البيئات القاسية التي توجد غالبًا في البيئات الصناعية.هذا يجعلها حلا فعالا من حيث التكلفة للعديد من الصناعات المختلفة.

التركيب الكيميائي لـ ASTM A179

وصف قصير

أنبوب الزعانف المضمن من النوع G هو أن شريط الزعنفة عبارة عن جرح شد ويوضع في الأخدود المقطوع في الأنبوب بعمق أخدود يبلغ 0.4 مم ، ثم يتم توجيه الجزء السفلي من الزعنفة إلى الأخدود ويتم ردمه باستخدام أنبوب القاعدة بثبات.

أنبوب ذو زعانف مدمج من النوع G

أنبوب الزعانف المدمج من النوع G هو أن شريط الزعنفة عبارة عن جرح شد ويوضع في الأخدود المقطوع في الأنبوب بعمق أخدود 0.4 مم ، ثم يتم توجيه الجزء السفلي من الزعنفة إلى الأخدود ويتم ردمه بأنبوب القاعدة بقوة ، وأخيراً قفل يتم تثبيت الزعانف في مكانها عن طريق لف الأخاديد الموجودة في قاع الزعانف.يمكن أن تصل درجة حرارة التشغيل القصوى لأنبوب الزعانف المضمن من النوع G إلى 400 درجة مئوية.

G Type Embedded Finned Tube تفاصيل سريعة

مادة الأنبوب الأساسية:
1. الكربون الصلب: A179 ، A192 ، SA210 Gr A1 / C ، A106 Gr B
2. الفولاذ المقاوم للصدأ: TP304 / 304L ، TP316 / TP316L / 316Ti ، A789 S31803 / S2205
3 - النحاس: UNS12200 / UNS14200 / UNS70600، CuNi70 / 30، CuNi 90/10
مادة الزعانف:
1. الألومنيوم (Alu.1100 ، Alu.1060)
2. النحاس.
3. فولاذ
نوع الزعنفة: عادي صلب
نوع أنبوب الزعنفة: نوع G مضمن

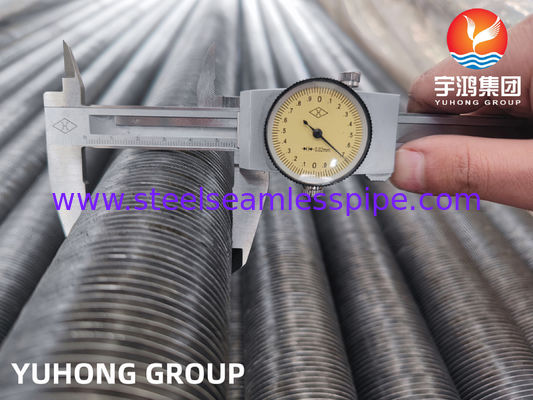

القطر الخارجي (OD): 16 مم حد أدنى ~ 50.8 مم كحد أقصى.
طول الأنبوب: حتى 18000 مم.
ارتفاع الزعنفة: 16.5 مم كحد أقصى.
سمك الزعنفة: 0.4 مم ~ 0.6 مم بشكل عام
زعنفة الملعب: 2.1 مم كحد أدنى (12FPI)
حماية السطح: يجب أن يكون كلا الطرفين المكشوفين من الزنك أو الألومنيوم بطلاء نظام القوس الكهربائي.
الملحقات: صناديق دعم الأنبوب أو المشابك أو الصناديق الفاصلة (المواد: الألومنيوم والزنك والفولاذ المقاوم للصدأ).

مزايا

نقل الحرارة من سائل ساخن إلى سائل أكثر برودة من خلال جدار الأنبوب هو سبب استخدام الكثير منا للأنابيب ذات الزعانف.

لكن قد تسأل ، ما هي الميزة الرئيسية لاستخدام أنبوب الزعانف؟لماذا لا يمكنك فقط استخدام أنبوب عادي لإجراء هذا النقل؟حسنًا ، يمكنك ذلك ولكن المعدل سيكون أبطأ بكثير.

من خلال عدم استخدام أنبوب ذي زعانف ، لا تكون مساحة السطح الخارجي أكبر بكثير من مساحة السطح الداخلية.وبسبب ذلك ، فإن السائل الذي يحتوي على أقل معامل انتقال للحرارة سيحدد معدل نقل الحرارة الإجمالي.عندما يكون معامل نقل الحرارة للسائل داخل الأنبوب أكبر بعدة مرات من السائل الموجود خارج الأنبوب ، يمكن تحسين معدل نقل الحرارة الكلي بشكل كبير عن طريق زيادة مساحة السطح الخارجية للأنبوب.

تزداد الأنابيب ذات الزعانف خارج مساحة السطح.من خلال وجود أنبوب ذو زعانف في مكانه ، فإنه يزيد من معدل نقل الحرارة الكلي.يؤدي هذا بعد ذلك إلى تقليل العدد الإجمالي للأنابيب المطلوبة لتطبيق معين مما يقلل أيضًا من الحجم الإجمالي للمعدات ويمكن أن يقلل على المدى الطويل من تكلفة المشروع.في العديد من حالات التطبيق ، يستبدل أنبوب واحد ذو زعانف ستة أنابيب مكشوفة أو أكثر بتكلفة أقل من ثلث التكلفة وربع الحجم.
